LTC485

量产

低功率 RS485 接口收发器

数据手册产品选型表

产品模型: 6

Viewing:

产品详情

低功率：I_CC = 300μA (典型值)
专为 RS485 接口应用而设计
单 5V 电源
–7V 至 12V 总线共模范围允许总线上的器件之间存在 ±7V 的地电位差
热停机保护功能
上电 / 断电无干扰驱动器输出允许进行收发器的带电插拔操作
驱动器在三态或电源关断的情况下保持高阻抗
一个驱动器输出和接收器的组合阻抗允许在总线上连接多达 32 个收发器
70mV 典型输入迟滞

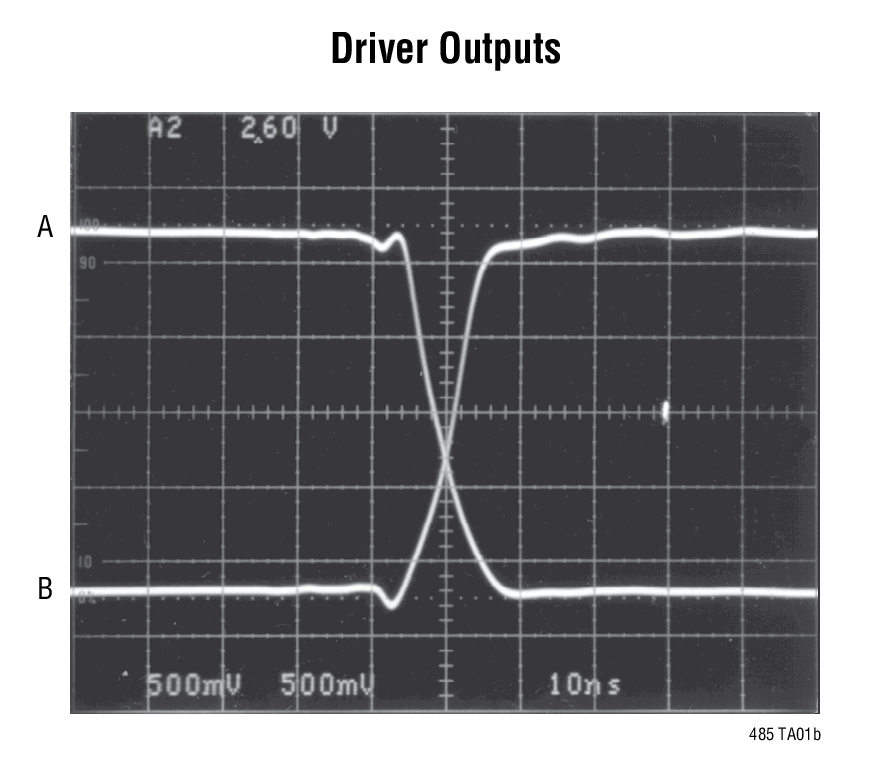

于 5ns 变化时的典型驱动器传播延迟为 30ns (用于高达 2.5MB 操作)
引脚与具有 ±60V 电压保护能力的 LTC2862 相兼容

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

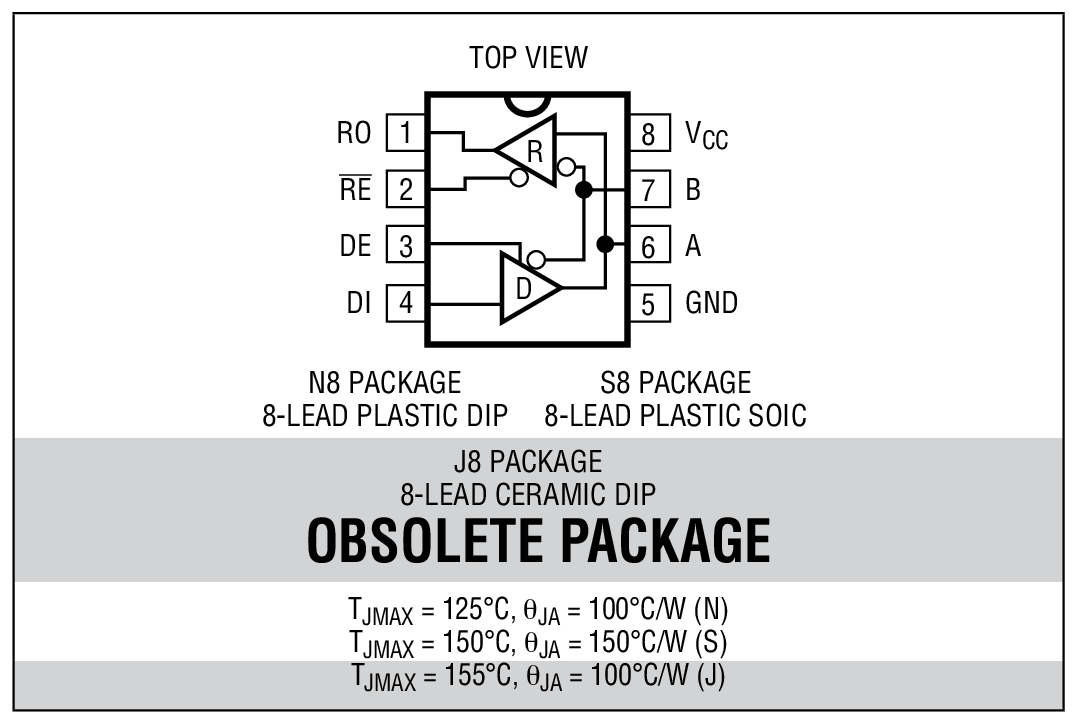

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC485CN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC485CS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC485CS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC485IN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC485IS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC485IS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package
		PCN24_0234_Form Material_Report Marking Comparison
LTC485CN8#PBF	量产
LTC485IN8#PBF	量产
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package
		PCN22_0241_Form Material_Report Qualification Results Summary
LTC485CN8#PBF	量产
LTC485IN8#PBF	量产
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
		PCN22_0172_Form Material_Report Delta Qualification Matrix
LTC485CN8#PBF	量产
LTC485IN8#PBF	量产
12月 14, 2023 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
		PCN22_0255_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC485CS8#PBF	量产
LTC485CS8#TRPBF	量产
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
		PCN21_0026_Form Material_Report Delta Qualification Matrix
LTC485CS8#PBF	量产
LTC485CS8#TRPBF	量产
LTC485IS8#PBF	量产
LTC485IS8#TRPBF	量产
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
		PCN24_0246_Form Material_Report Marking Comparison Delta Qualification Matrix
LTC485IS8#PBF	量产
LTC485IS8#TRPBF	量产
10月 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
		PCN22_0255_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC485IS8#PBF	量产
LTC485IS8#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
隔离式 RS-485 接口 1
LTM2881	量产	完整的隔离型 RS485 / RS422 μModule 收发器和电源
接口RS-485和RS-422 1
LTC2862	量产	具 ±60V 故障保护功能的 3V 至 5.5V RS485 / RS422 收发器

部分模型	产品周期	描述
LTM2881	量产	完整的隔离型 RS485 / RS422 μModule 收发器和电源
LTC2862	量产	具 ±60V 故障保护功能的 3V 至 5.5V RS485 / RS422 收发器

评估套件

标准RS-485半双工评估板EVAL-RS485HDEBZ

立即购买更多内容

产品详情

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。

资料

UG-543:Evaluation Boards for Full-Duplex and Half-Duplex RS-485 Transceivers (Rev.A)
783 kB
