LTC4252 / LTC4252A
LTC4252 / LTC4252A
推荐新设计使用负电压热插拨控制器
- 产品模型
- 24
Viewing:
产品详情
- 允许电路板在 -48V 带电背板上安全地插拨
- 浮置拓扑结构允许器件在极高电压下工作
- 具有电路断路定时器的电流限制
- 快速响应时间限制了峰值故障电流
- 可设置软起动电流限制
- 具有漏极电压加速响应功能的可设置定时器
- ±1% 欠压 / 过压门限准确度 (LTC4252A)
- 可设置欠压 / 过压保护
- LTC4252-1 / LTC4252A-2：故障后闭锁
- LTC4252-2 / LTC4252A-2：故障后自动重试

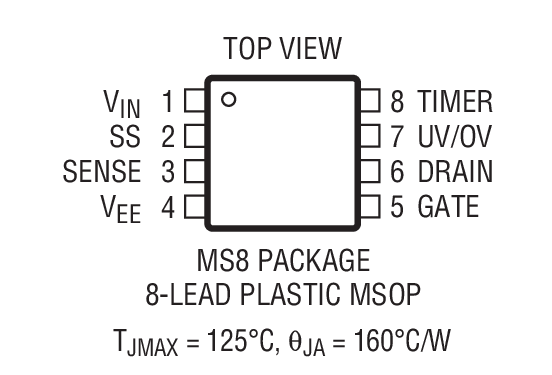

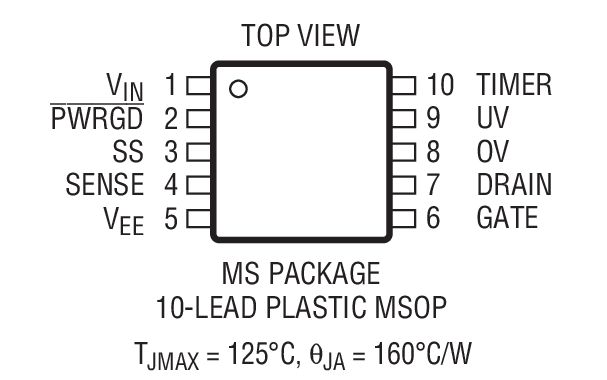

- 提供 8 引脚和 10 引脚 MSOP 封装

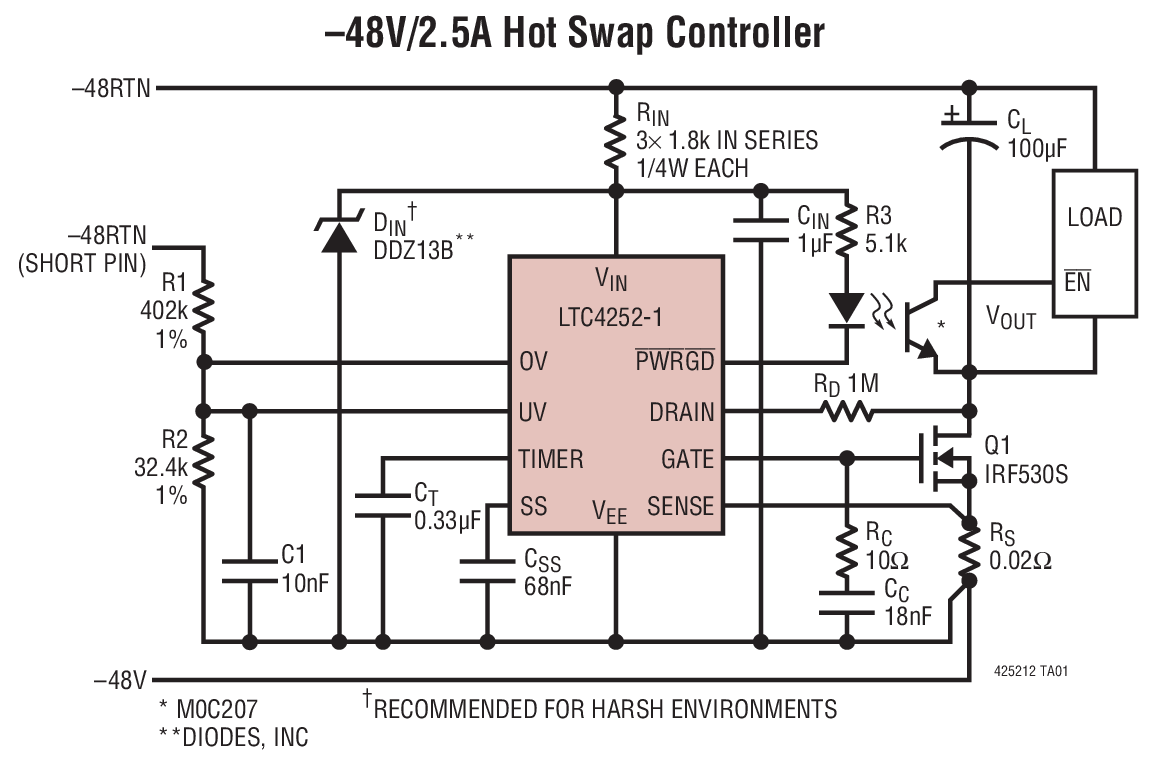

LTC®4252 负电压热插拨 (Hot Swap) 控制器允许电路板在带电背板上安全地插入和拨出。输出电流由三级电流限值来控制：即一个定时电路断路器、有源电流限制、和一个在发生灾难性故障的最坏情况下对峰值电流加以限制的快速前馈路径。
一旦输入电压超过了所需的工作电压范围，可设置欠压和过压检测器即断开负载。LTC4252 的电源输入是并联稳压的，允许在非常高的电源电压条件下安全地操作。一个多功能定时器对初始起动进行延迟并对电路断路器的响应时间加以控制。电路断路器的响应时间是通过检测过高的 MOSFET 漏电压来加速的，以将 MOSFET 保持在其安全工作区 (SOA)。一个可调的软起动电路控制起动时流过 MOSFET 的浪涌电流。
LTC4252-1 / LTC4252A-1 在电路断路器故障定时结束后闭锁。LTC4252-2 / LTC4252A-2 则提供了故障后的自动重试功能。LTC4252A-1 / LTC4252A-2 具有最严紧的 ±1% 欠压 / 过压门限准确度。LTC4252 可采用 8 引脚或 10 引脚 MSOP 封装。
Applications
- 板卡带电插拔
- 电子电路断路器
- -48V 分布式电源系统
- 负电源控制
- 中心局交换
- 高利用率服务器
- ATCA
参考资料
数据手册 1
可靠性数据 1
设计笔记 1
技术文章 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4252-1CMS#PBF | 10-Lead MSOP | ||
| LTC4252-1CMS#TRPBF | 10-Lead MSOP | ||
| LTC4252-1CMS8#PBF | 8-Lead MSOP | ||
| LTC4252-1CMS8#TRPBF | 8-Lead MSOP | ||
| LTC4252-1IMS#PBF | 10-Lead MSOP | ||
| LTC4252-1IMS#TRPBF | 10-Lead MSOP | ||
| LTC4252-1IMS8#PBF | 8-Lead MSOP | ||
| LTC4252-1IMS8#TRPBF | 8-Lead MSOP | ||
| LTC4252-2CMS#PBF | 10-Lead MSOP | ||
| LTC4252-2CMS#TRPBF | 10-Lead MSOP | ||
| LTC4252-2CMS8#PBF | 8-Lead MSOP | ||
| LTC4252-2CMS8#TRPBF | 8-Lead MSOP | ||
| LTC4252-2IMS#PBF | 10-Lead MSOP | ||
| LTC4252-2IMS#TRPBF | 10-Lead MSOP | ||
| LTC4252-2IMS8#PBF | 8-Lead MSOP | ||
| LTC4252-2IMS8#TRPBF | 8-Lead MSOP | ||
| LTC4252A-1CMS#PBF | 10-Lead MSOP | ||
| LTC4252A-1CMS#TRPBF | 10-Lead MSOP | ||
| LTC4252A-1IMS#PBF | 10-Lead MSOP | ||
| LTC4252A-1IMS#TRPBF | 10-Lead MSOP | ||
| LTC4252A-2CMS#PBF | 10-Lead MSOP | ||
| LTC4252A-2CMS#TRPBF | 10-Lead MSOP | ||
| LTC4252A-2IMS#PBF | 10-Lead MSOP | ||
| LTC4252A-2IMS#TRPBF | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC4252-1CMS#PBF | 量产 | |
| LTC4252-1CMS#TRPBF | 量产 | |
| LTC4252-1IMS#PBF | 量产 | |
| LTC4252-1IMS#TRPBF | 量产 | |
| LTC4252-2CMS#PBF | 量产 | |
| LTC4252-2CMS#TRPBF | 量产 | |
| LTC4252-2IMS#PBF | 量产 | |
| LTC4252-2IMS#TRPBF | 量产 | |
| LTC4252A-1CMS#PBF | 量产 | |
| LTC4252A-1CMS#TRPBF | 量产 | |
| LTC4252A-1IMS#PBF | 量产 | |
| LTC4252A-1IMS#TRPBF | 量产 | |
| LTC4252A-2CMS#PBF | 量产 | |
| LTC4252A-2CMS#TRPBF | 量产 | |
| LTC4252A-2IMS#PBF | 量产 | |
| LTC4252A-2IMS#TRPBF | 量产 | |
|
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2) |
||
| LTC4252-1CMS8#PBF | 量产 | |
| LTC4252-1CMS8#TRPBF | 量产 | |
| LTC4252-1IMS8#PBF | 量产 | |
| LTC4252-1IMS8#TRPBF | 量产 | |
| LTC4252A-1CMS#PBF | 量产 | |
| LTC4252A-1CMS#TRPBF | 量产 | |
| LTC4252A-1IMS#PBF | 量产 | |
| LTC4252A-1IMS#TRPBF | 量产 | |
| LTC4252A-2CMS#PBF | 量产 | |
| LTC4252A-2CMS#TRPBF | 量产 | |
| LTC4252A-2IMS#PBF | 量产 | |
| LTC4252A-2IMS#TRPBF | 量产 | |
|
2月 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC4252-1CMS8#PBF | 量产 | |
| LTC4252-1CMS8#TRPBF | 量产 | |
| LTC4252-1IMS8#PBF | 量产 | |
| LTC4252-1IMS8#TRPBF | 量产 | |
| LTC4252-2CMS8#PBF | 量产 | |
| LTC4252-2CMS8#TRPBF | 量产 | |
| LTC4252-2IMS8#PBF | 量产 | |
| LTC4252-2IMS8#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- LTC4252C-1
- LTC4252C-2
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
