LTC4230
LTC4230
推荐新设计使用具多功能电流控制的三通道热插拔控制器
- 产品模型
- 4
Viewing:
产品详情
- 允许在带电背板上安全地进行电路板的插拔操作
- 可控制三个电源电压：范围为 1.7V 至 16.5V，并且 VCC1 ≥ VCC2 ≥ VCC3
- 具浪涌电流限制功能的可编程软起动，无需外部栅极电容器
- 无需外部栅极电容器，可实现较快的关断时间
- 双级过流故障保护
- 可编程过流响应时间
- 可编程过压保护
- 自动重试或闭锁模式操作
- 独立的 N 沟道 FET 高压侧驱动器
- 用户可编程电源电压上电速率
- FBn 引脚负责监视 VOUTn 并向 RESETn 发出指示信号
- 干扰滤波器可消除杂散 RESETn 信号

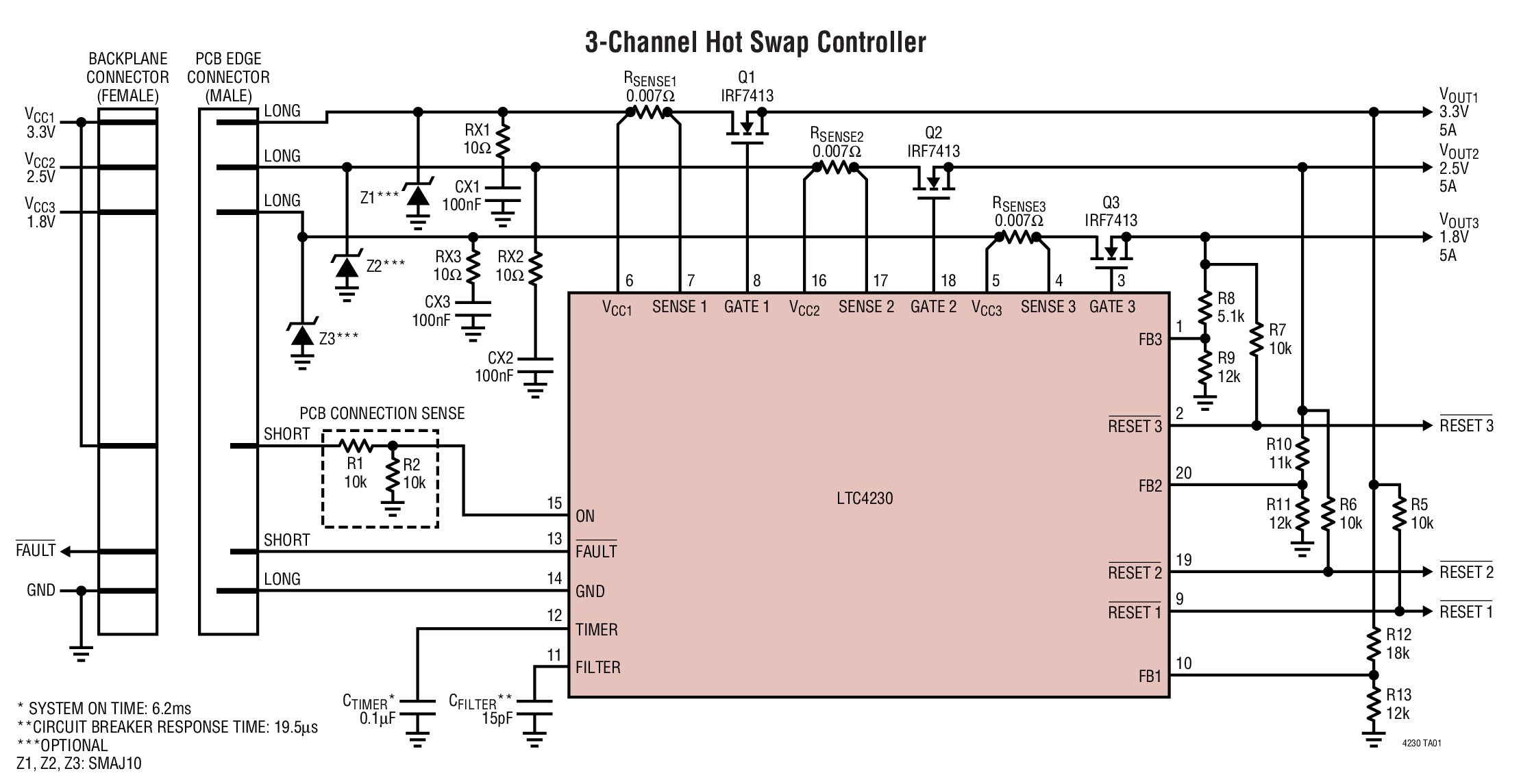

LTC®4230 是一款三通道热插拔 (Hot Swap™) 控制器，其允许在带电背板上安全地进行电路板的插拔操作。内部高压侧开关驱动器用于控制一个外部 N 沟道 MOSFET 的栅极，以获得1.7V 至 16.5V 的电压电源范围。LTC4230 在可编程启动周期里提供了软起动和浪涌电流限制功能。
片内电流限制比较器负责提供双级过流电路断路器保护作用。慢速比较器在 VCCn – 50mV 跳变，并在10μs (或由一个外部滤波电容器设置的时间) 内启动。快速比较器则在 VCCn – 150mV 跳变，且通常可在 500ns 的时间内做出响应。
FBn 引脚用于监视其自身的输出电源电压，并向其 RESET 引脚发出指示信号。ON 引脚负责接通和关断芯片，而且可用于提供复位功能。另外，LTC4230 还凭借 FAULT 和 FILTER 引脚的功能性提供了包括故障指示、自动重试或闭锁模式、可编程电流限制响应时间等额外的功能。
Applications
- 电子电路断路器
- 带电电路板的插拔 (在背板或可拆卸式板卡上)
- 工业高压侧开关 / 电路断路器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

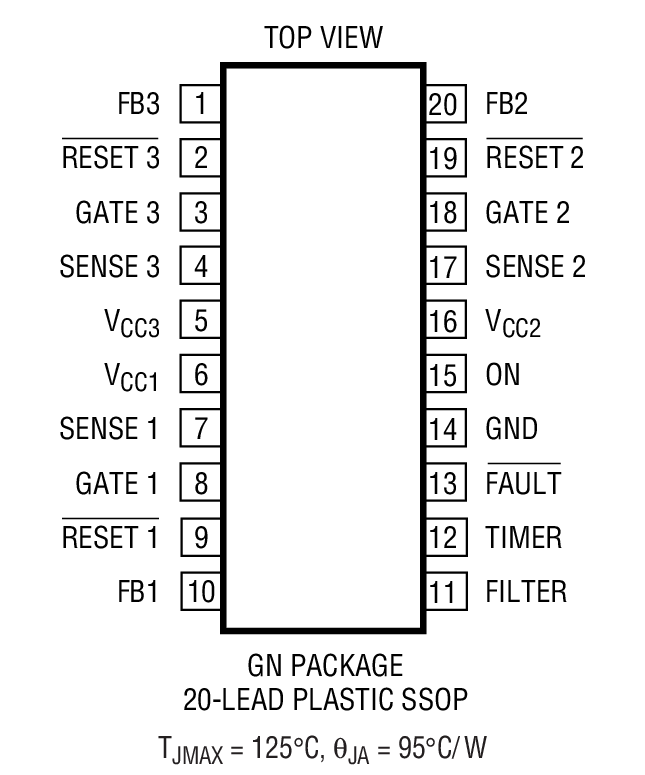

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4230CGN#PBF | 20-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC4230CGN#TRPBF | 20-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC4230IGN#PBF | 20-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC4230IGN#TRPBF | 20-Lead SSOP (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking |
||
| LTC4230CGN#PBF | 量产 | |
| LTC4230CGN#TRPBF | 量产 | |
| LTC4230IGN#PBF | 量产 | |
| LTC4230IGN#TRPBF | 量产 | |
|
8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL |
||
| LTC4230CGN#PBF | 量产 | |
| LTC4230CGN#TRPBF | 量产 | |
| LTC4230IGN#PBF | 量产 | |
| LTC4230IGN#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC4230
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件
LTC4230三通道热插拔控制器演示板
