LTC4216
LTC4216
推荐新设计使用超低电压热插拔控制器
- 产品模型
- 8
Viewing:
产品详情
- 允许在带电背板上安全地进行电路板的插拔操作
- 可控制 0V 至 6V 的负载电压
- 快速响应限制了峰值故障电流
- 可调模拟电流限值
- 具浪涌电流限制功能的可调软起动
- 用于过流保护的可调响应时间
- 低的电路断路器跳变门限：25mV
- 无需外部栅极电容器
- 用于 N 沟道 MOSFET 的内部充电泵
- 可调的输出电源电压上电速率
- RESET 和 FAULT 输出

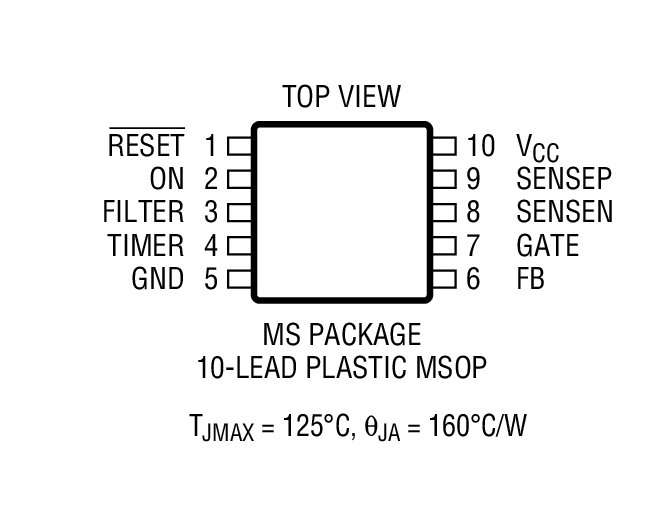

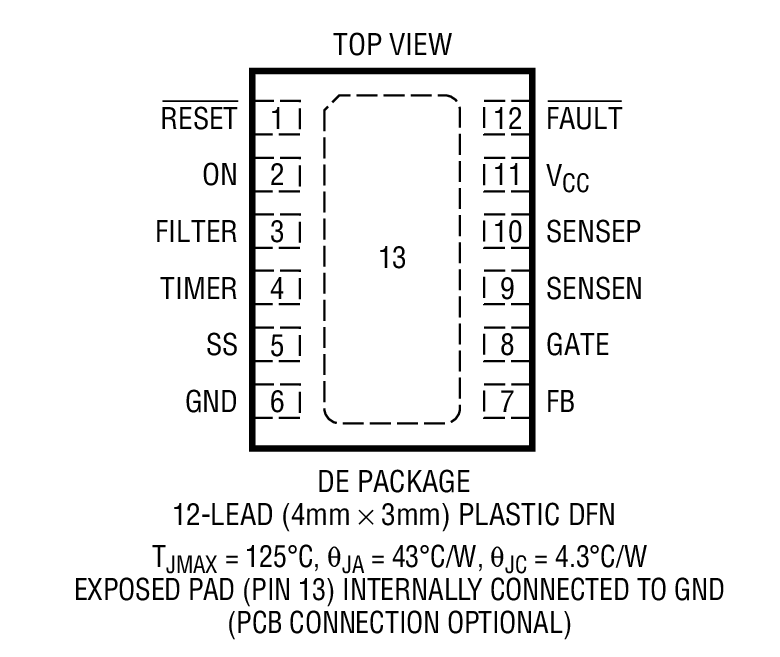

- 10 引脚 MSOP 和 12 引脚 (4mm x 3mm) DFN 封装
LTC®4216 是一款低电压正电源热插拔 (Hot Swap™) 控制器，允许在带电背板上安全地进行电路板的插拔操作。该器件可控制 0V 至 6V 的负载电压，并利用瞬时模拟电流限制来隔离严重的故障。

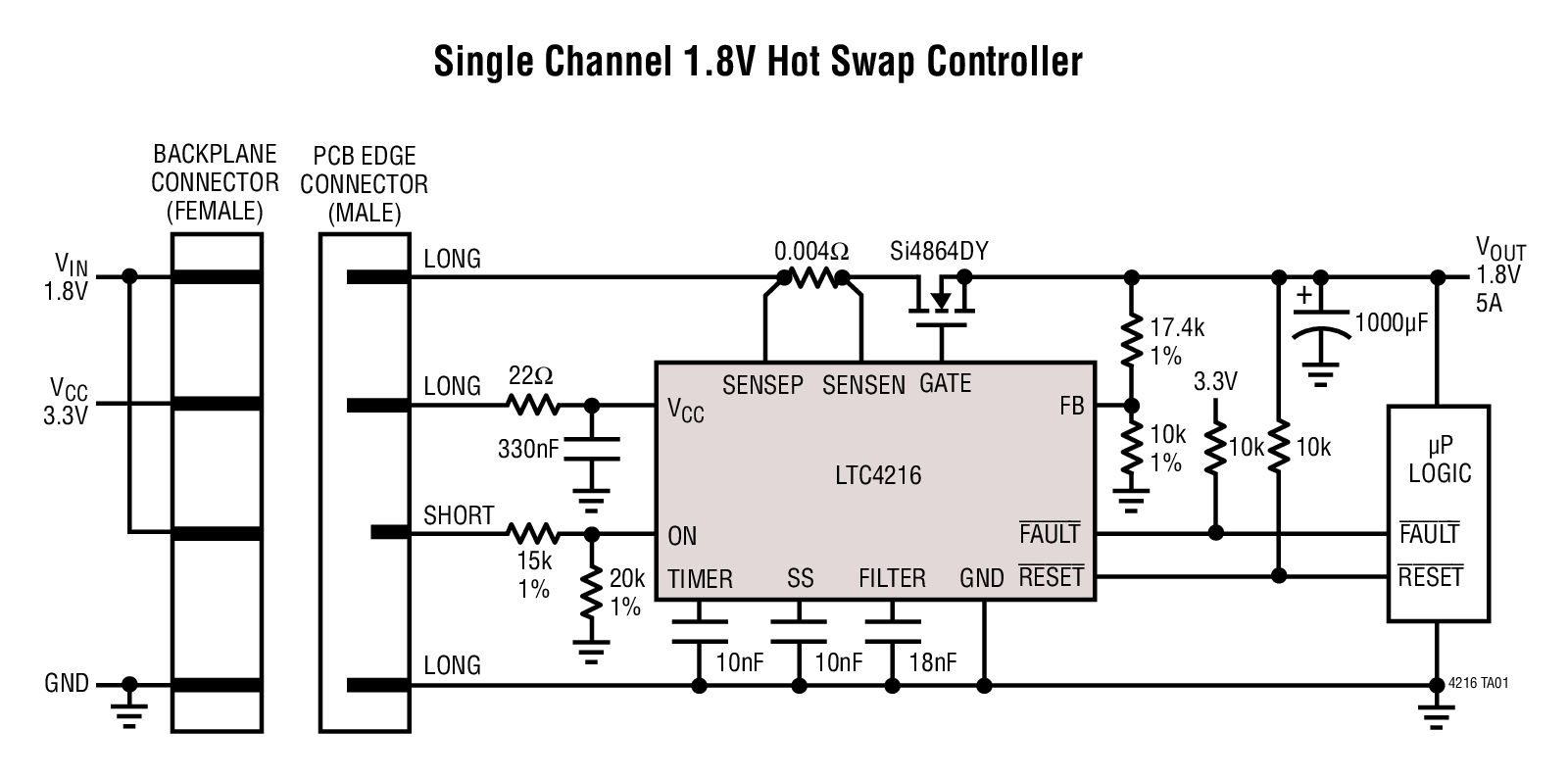

一个内部高端开关驱动器负责控制一个外部 N 沟道 MOSFET。可调软起动功能用于限制启动期间针对大负载电容器的浪涌电流变化速率。通过与一个模拟限流放大器配合使用，具可调响应时间的电子电路断路器可提供双电平过流保护。模拟电流限制环路补偿不需要外部栅极电容器。
FB 引脚负责监视输出电源电压并向 RESET 输出引脚发出指示信号。一个 ON 引脚用于提供接通 / 关断控制，而一个 FAULT 引脚则用于指示故障状态。LTC4216 采用 10 引脚 MSOP 封装和 12 引脚 (4mm x 3mm) DFN 封装。
Applications
- 电子电路断路器
- 电路板带电插拔
- 工业高端开关 / 电路断路器
- 光网络
参考资料
数据手册 1
可靠性数据 1
技术文章 1
新闻 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4216CDE#PBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LTC4216CDE#TRPBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LTC4216CMS#PBF | 10-Lead MSOP | ||
| LTC4216CMS#TRPBF | 10-Lead MSOP | ||
| LTC4216IDE#PBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LTC4216IDE#TRPBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LTC4216IMS#PBF | 10-Lead MSOP | ||
| LTC4216IMS#TRPBF | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC4216CMS#PBF | 量产 | |
| LTC4216CMS#TRPBF | 量产 | |
| LTC4216IMS#PBF | 量产 | |
| LTC4216IMS#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LTC4218 | 推荐新设计使用 | 热插拔控制器 |
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC4216
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
