LTC4156

推荐新设计使用

具 I²C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A LiFePO₄ 电池充电器

数据手册产品选型表

产品模型: 4

Viewing:

产品详情

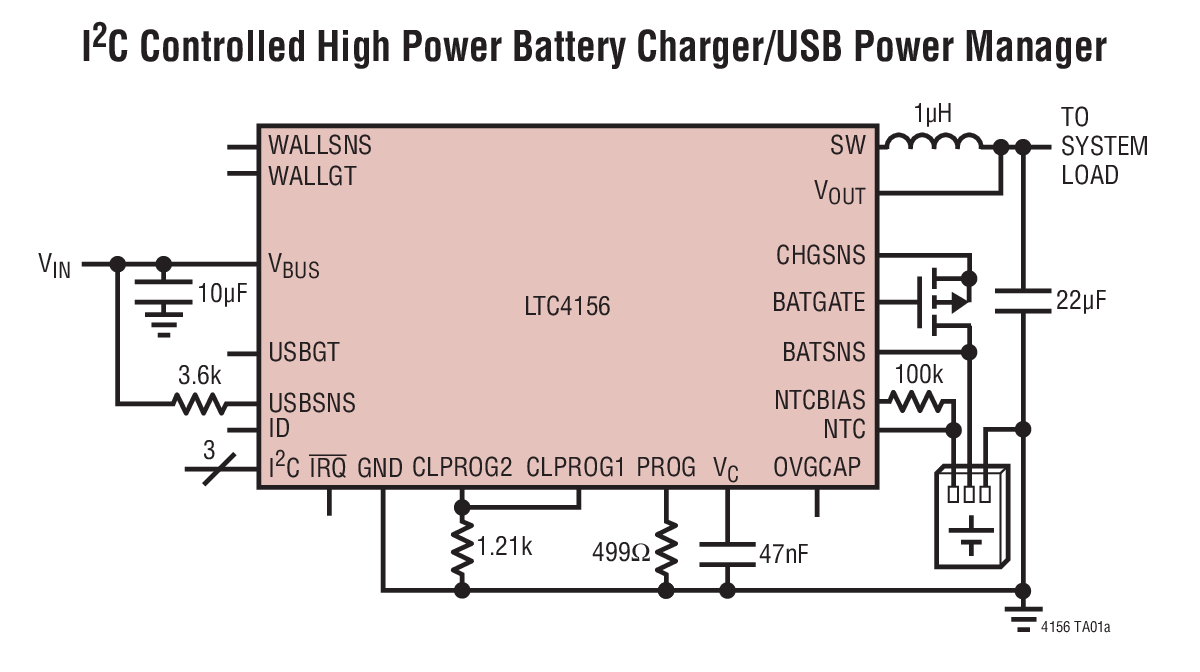

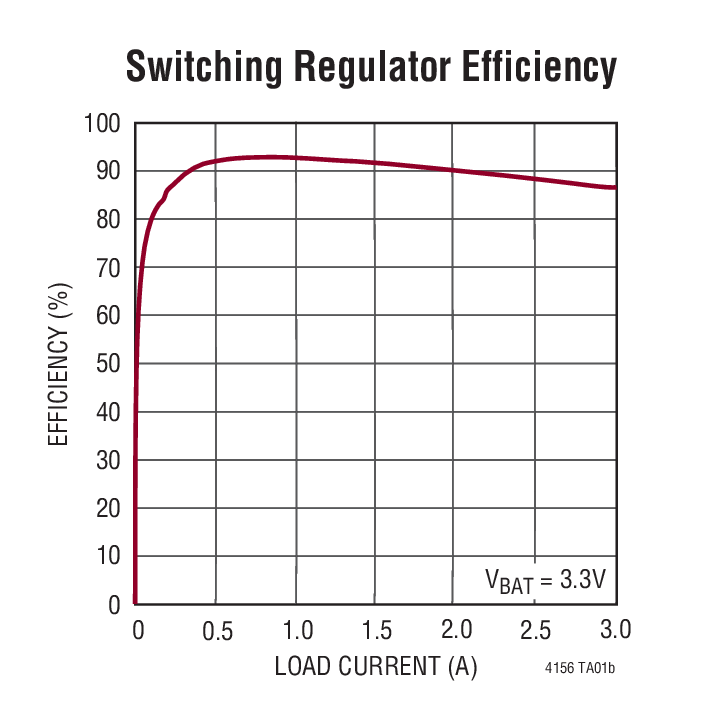

高效率充电器能提供 3.5A 的充电电流
专为 LiFePO₄ (磷酸铁锂) 电池而设计的充电控制算法
单片式开关稳压器较佳地利用了有限的功率与热预算
双通道输入过压保护控制器
针对多个输入的优先级多路复用
I²C/SMBus 控制及状态反馈
NTC 热敏电阻 ADC 用于温度相关型充电算法 (JEITA)
低电量电池可实现 “即时接通” 操作
电池理想二极管控制器用于电源管理
至 USB 端口的 USB On-The-Go 功率输送
4 种浮动电压设定值 (3.45V、3.55V、3.6V、3.8V)

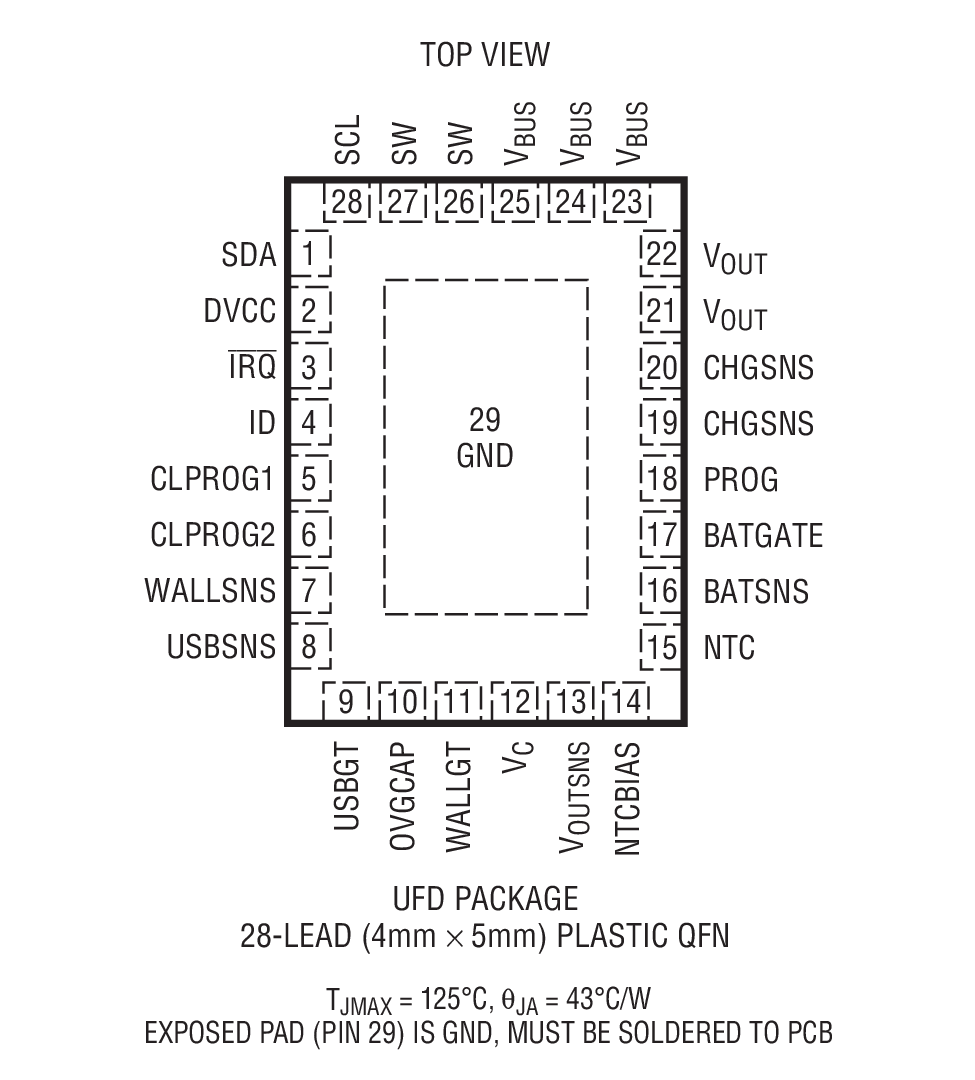

28 引脚 4mm x 5mm QFN 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4156EUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4156EUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4156IUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4156IUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC4156EUFD#PBF	量产
LTC4156EUFD#TRPBF	量产
LTC4156IUFD#PBF	量产
LTC4156IUFD#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
USB 隔离器 1
LTM2884	量产	具隔离式电源的隔离型 USB 收发器
按钮控制器 1
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
低压热插拔控制器 1
LTC4362	推荐新设计使用	1.2A 过压/过流保护器
数字温度传感器 1
LTC2991	推荐新设计使用	8 通道 I²C 电压、电流和温度监视器

双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTC4155	推荐新设计使用	具 I²C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A 锂离子电池充电器

评估套件

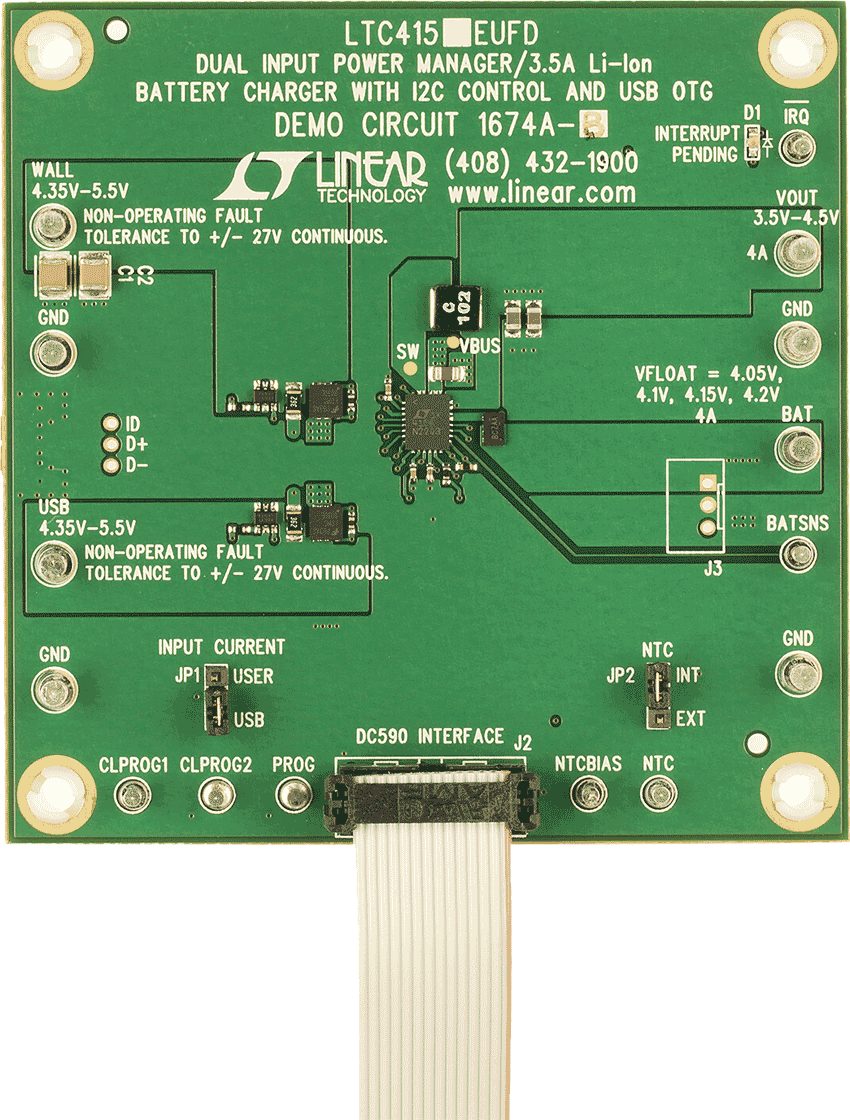

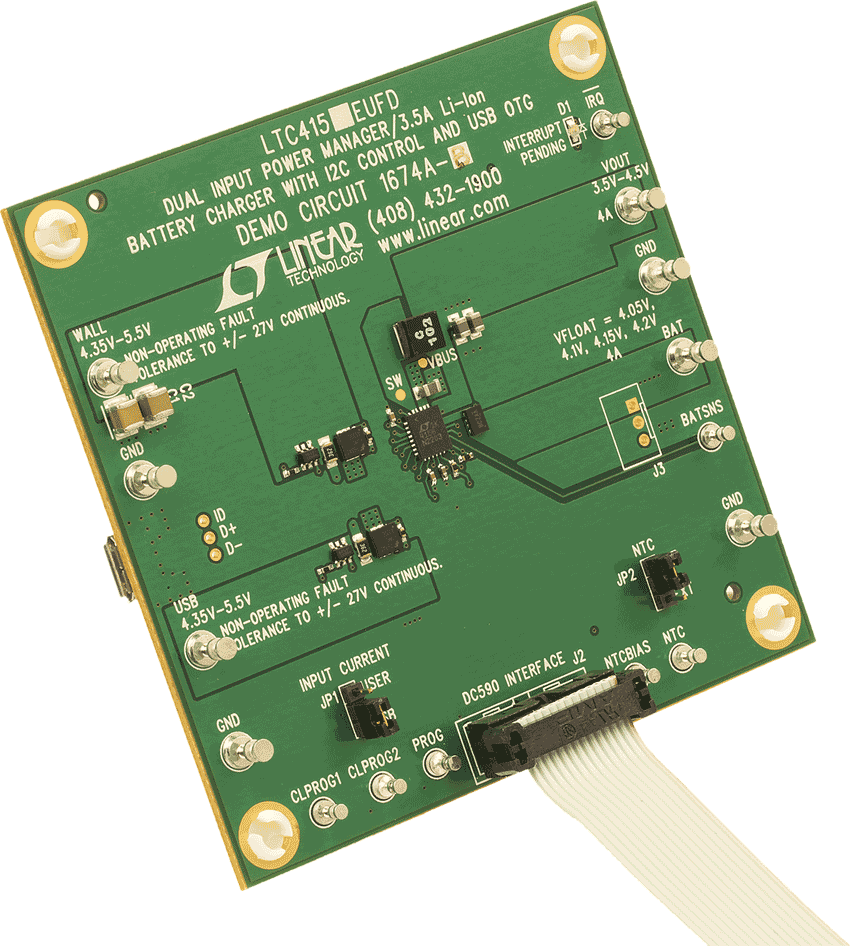

LTC4156EUFD Demo Board | Dual Input Power Mgr/3.5A LiFePO4 Charger, VIN = 4.35V to 5.5V, VOUT = 4.5V @ 3.5A; DC590B Demo Board is required

立即购买更多内容

产品详情

Demonstration Circuit 1674A-B is dual input power manager/3.5A LiFePO4 battery charger with I²C control and USB On-The-Go (OTG) featuring the LTC4156EUFD. Most functions on the LTC4156 are controlled via the I2C serial interface. The LTC4156 also provides extensive status information via the I²C interface. The DC1674A-B's working input voltage range is 4.35V to 5.5V on both the WALL and USB input. The DC1674A-B will tolerate non-operating overvoltage inputs up to 27V. It utilizes the DC590B (USB-to-I²C interface board) to control the LTC4156 and to read back the contents of the command and status registers.

资料

DC1674A-B - Demo Manual
502.00K

DC1674A - Schematic
76.00K

DC1674A - Design Files
1.00M

软件

DC1674A-B - GUI Installation
797.00K
