  • 开关稳压器可充分利用取自 USB 端口的有限功率来给电池充电及为应用供电
  • 180mΩ 内部理想二极管和任选的外部理想二极管控制器可在输入功率有限或不可用的情况下无缝地提供低损耗电源路径 (PowerPath™)
  • 全功能锂离子 / 锂聚合物电池充电器
  • VBUS 工作范围：4.25V 至 5.5V (7V 绝对最大值 ―― 瞬态)
  • 1.2A 最大输入电流限值
  • 1.5A 最大充电电流和热限制
  • 电池跟踪 (Bat-Track™) 自适应输出控制
  • 转换速率控制可降低开关 EMI
  • 扁平 (仅高 0.75mm) 14 引脚 4mm x 3mm DFN 封装
LTC4088
高效率电池充电器 / USB 电源管理器

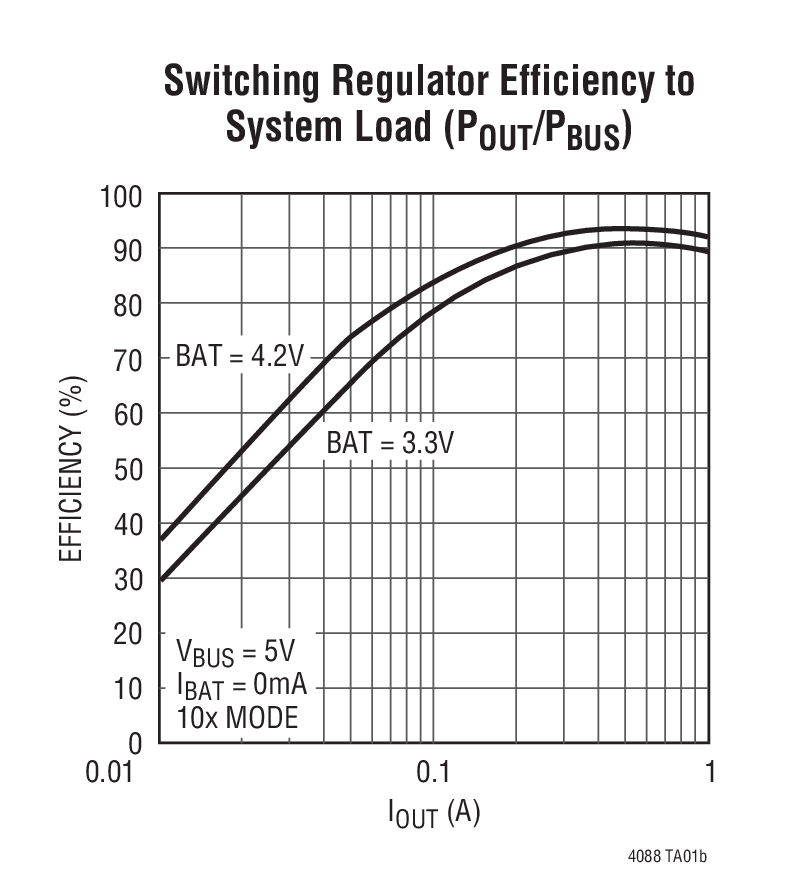

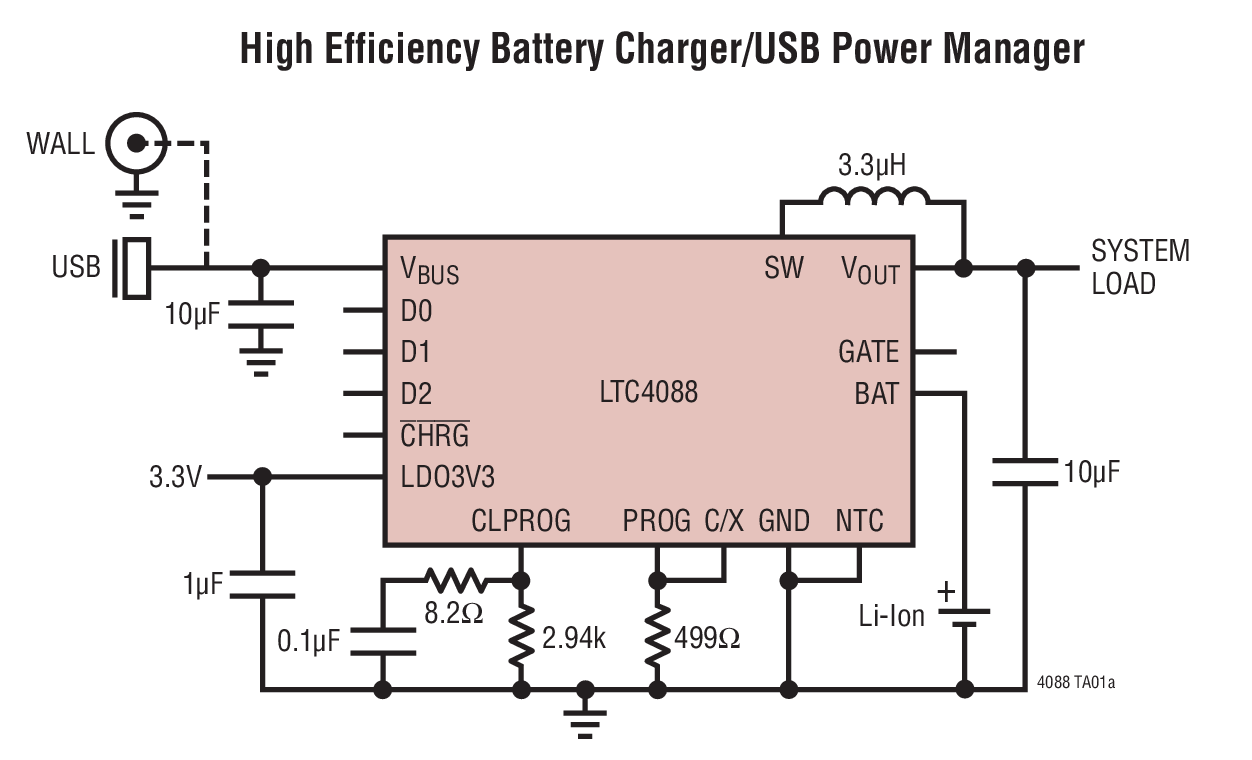

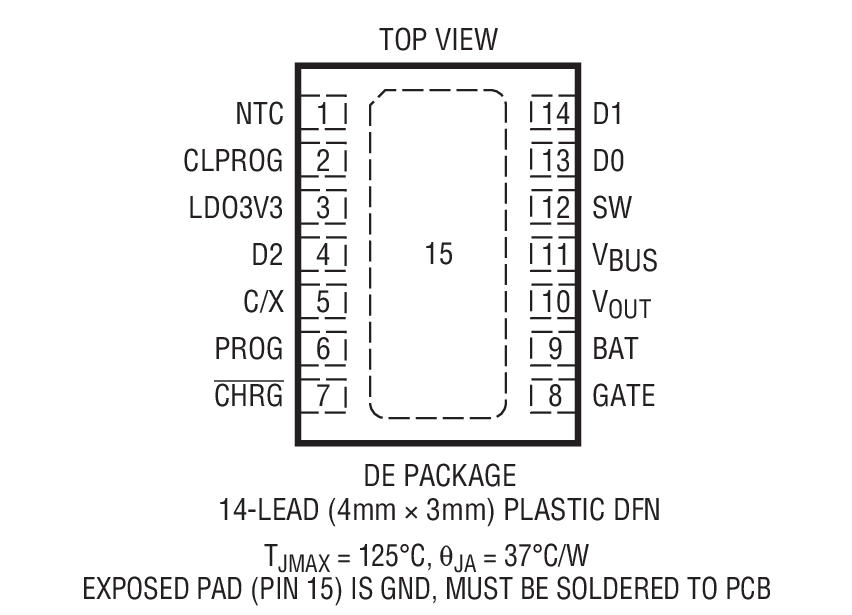

High Efficiency Battery Charger/USB Power Manager Switching Regulator Efficiency to System Load (POUT/PBUS) Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
USB 隔离器 1
LTM2884
量产 具隔离式电源的隔离型 USB 收发器
按钮控制器 1
LTC2955
推荐新设计使用 具自动接通功能的按钮接通 / 关断控制器
低压热插拔控制器 1
LTC4361
推荐新设计使用 过压 / 过流保护控制器
库仑计（电池电量计） 1
LTC2942
不推荐用于新设计 具温度、电压测量功能的电池电量测量芯片
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
DC1007C

LTC4088 演示板

立即购买 更多内容

产品详情

演示电路 1007 是一款高效率 USB 电源管理器，具有PowerPath™ 控制功能和采用LTC4088的锂离子/锂聚合物电池充电器。它包含一个同步开关输入稳压器、一个全功能电池充电器和一个理想二极管。LTC4088 专为 USB 应用而特别设计，其开关稳压器可通过逻辑控制针对墙上适配器供电型应用自动地将其输入电流限制为 100mA、500mA 或 1A。此外，该器件还提供了 2.5mA 和 500μA 暂停模式，以防止在产品连接到暂停的 USB 总线时电池电量耗尽。

开关输入级将功率输送至VOUT，在这里对应用电路与电池充电器之间的功率均分进行管理。与线性PowerPath控制器不同，LTC4088的开关输入级能够使用 USB 端口可提供的几乎所有 0.5W 或 2.5W 功率，并且功耗极小。该特性使 LTC4088能为应用和电池提供更多的功率，并缓解空间受限型应用中的热问题。

当达到输入电流限值、或者 USB 或墙上适配器电源被拿掉时，一个理想二极管可确保能从电池获得系统电源。可选的外部 P 沟道 MOSFET 通过降低 RON 和提高效率对内部理想二极管进行补充。

一个 CHRG LED 负责指示电池充电器的四种可能状态。LED 稳定亮起指示正在充电。一直熄灭指示未在充电。慢速率闪烁 (1.5Hz) 指示发生了 NTC 故障，快速率闪烁 (6.1Hz) 则表示电池损坏。

LTC4088 采用外形扁平的 14 引脚 4mm × 3mm × 0.75mm DFN 表面贴装型封装。
DC1007C
LTC4088 演示板

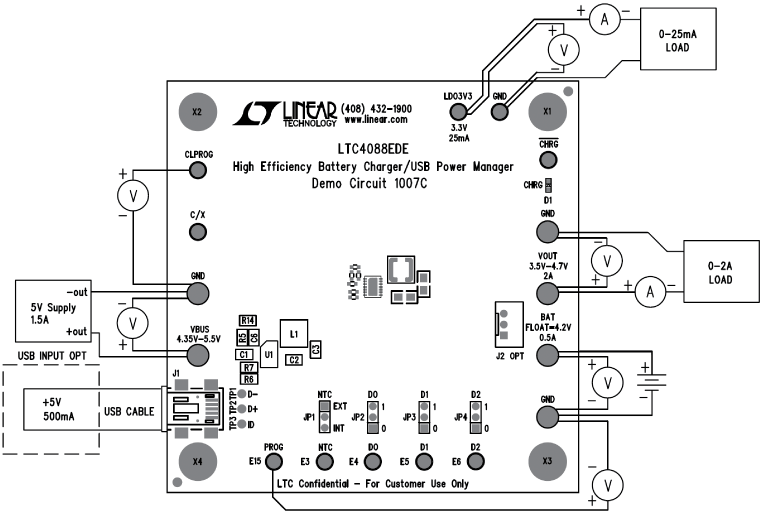

DC1007C Application Circuit DC1007C Application Circuit
