LTC4007-1
量产4A、高效率、锂离子电池充电器
- 产品模型
- 2
产品详情
- 用于 3 节或 4 节锂离子电池的充电器控制器
- 高转换效率：达 96%
- 输出电流超过 4A
- ±0.8% 充电电压准确度
- 用于锂离子电池的内置充电终止功能电路
- AC 适配器电流限制功能较大限度地提高了充电速率
- 用于适宜温度充电的热敏电阻输入
- 宽输入电压范围：6V 至 28V
- 0.5V 压差电压；最大占空比：98%
- 可编程充电电流：±4% 准确度
- 用于充电、C/10 电流检测、AC 适配器接入、低电池电量、输入电流限制和故障的指示器输出
- 充电电流监视器输出

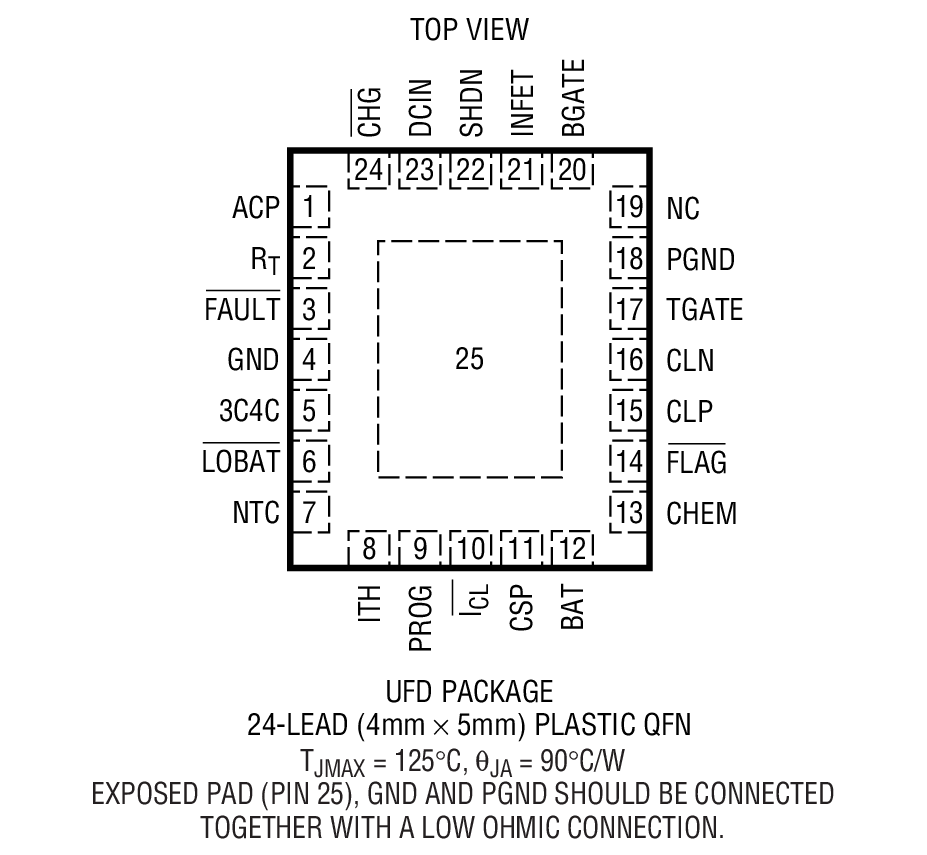

- 采用 24 引脚 4mm x 5mm QFN 封装
LTC®4007-1 是一款用于 3 节或 4 节锂离子电池的恒定电流 / 恒定电压充电器控制器。PWM 控制器采用一种同步、准恒定频率、恒定关断时间架构，即使在采用陶瓷电容器时也不会产生可听噪声。采用一个编程电阻器可将充电电流的准确度设置为 ±4%。充电电流也可以作为编程电阻器两端上的一个电压来监视。
输出浮动电压根据电池的数目 (3 节或 4 节) 和化学组成 (4.2V / 4.1V) 通过引脚来设置。一个由外部电阻器进行设置的定时器负责设定总充电时间。
LTC4007-1 包括一个热敏电阻输入，当检测到不安全的温度状况时，该热阻电阻输入将中止充电。如果电池电压低于 3.25V，则低电池电量指示器将被置为有效状态，并可用于设置一个涓流充电电流以对电量耗尽电池进行安全的充电。FAULT 引脚也被置为有效状态，而且，充电操作将在低电池电量状况的持续时间超过总充电时间的 1/4 时终止。
应用
- 笔记本电脑
- 便携式仪器
- 电池备份系统
- 锂离子电池充电器
参考资料
数据手册 1
可靠性数据 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4007EUFD-1#PBF | 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | ||
| LTC4007EUFD-1#TRPBF | 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) |
