LTC3834

量产

30μA I_Q 同步降压型控制器

产品模型: 8

Viewing:

产品详情

宽输出电压范围：0.8V ≤ V_OUT ≤ 10V
低工作静态电流：30μA
OPTI-LOOP^® 补偿较大限度地减小 C_OUT
±1% 输出电压准确度
宽 V_IN 范围：4V 至 36V
可锁相固定频率：140kHz 至 650kHz
双路 N 沟道 MOSFET 同步驱动
非常低压差操作：99% 占空比
可调输出电压软起动或跟踪
输出电流折返限制
电源良好输出电压监视器
多相 (PolyPhase^®) 应用的时钟输出
输出过压保护
低停机 I_Q：4μA
内部 LDO 从 V_IN 或 V_OUT 为栅极驱动供电
在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode^®) 操作

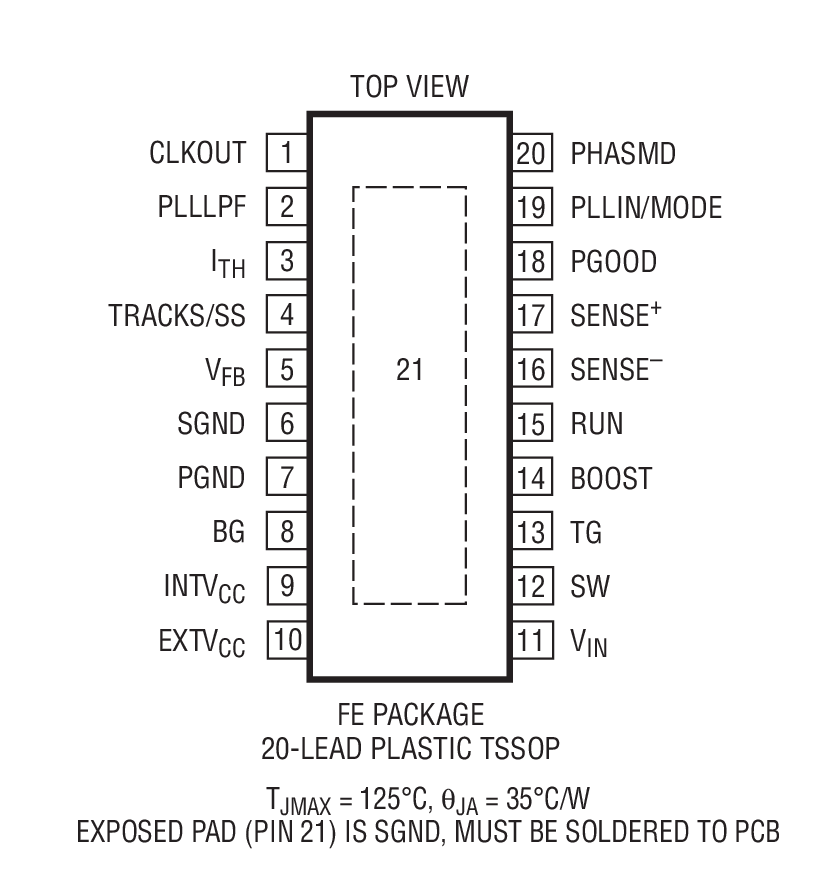

小型 20 引脚 TSSOP 或 4mm x 5mm QFN 封装

LTC^®3834 是一款高性能降压型开关稳压控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 650kHz 的可锁相频率。

30μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3834 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 36V 的输入电源范围可适应多种电池化学组成。

在启动期间，TRACK/SS 引脚使输出电压斜坡上升。在短路条件下，电流折返功能将限制 MOSFET 的热耗散。该器件的一款功能缩减版本 (LTC3834-1) 可采用一种体积较小、引脚数目较少的封装。

LTC3834 与 LTC3834-1 的比较


型号	PHASMD	EXTVCC	PGOOD	封装
LTC3834	有	有	有	FE20/4mm × 5mm QFN
LTC3834-1	没有	没有	没有	GN16/3mm × 5mm DFN

应用

汽车系统
电信系统
电池供电型数字设备
分布式 DC 电源系统

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3834EFE#PBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3834EFE#TRPBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3834EUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3834EUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3834IFE#PBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3834IFE#TRPBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3834IUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3834IUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LTC3834EFE#PBF	量产
LTC3834EFE#TRPBF	量产
LTC3834IFE#PBF	量产
LTC3834IFE#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
按钮控制器 1
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
硅振荡器 1
LTC6908		具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
浪涌抑制器、过压和过流保护 1
LTC4365	推荐新设计使用	欠压、过压和电源反向保护控制器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTC4365	推荐新设计使用	欠压、过压和电源反向保护控制器
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器

工具及仿真模型

LTspice 1

LTC3834 - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

LTC3834
LTC3834-1

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC3834EFE Demo Board | 30µA IQ, VIN: 4.5V-32V, VOUT: 3.3V/5A

立即购买更多内容

产品详情

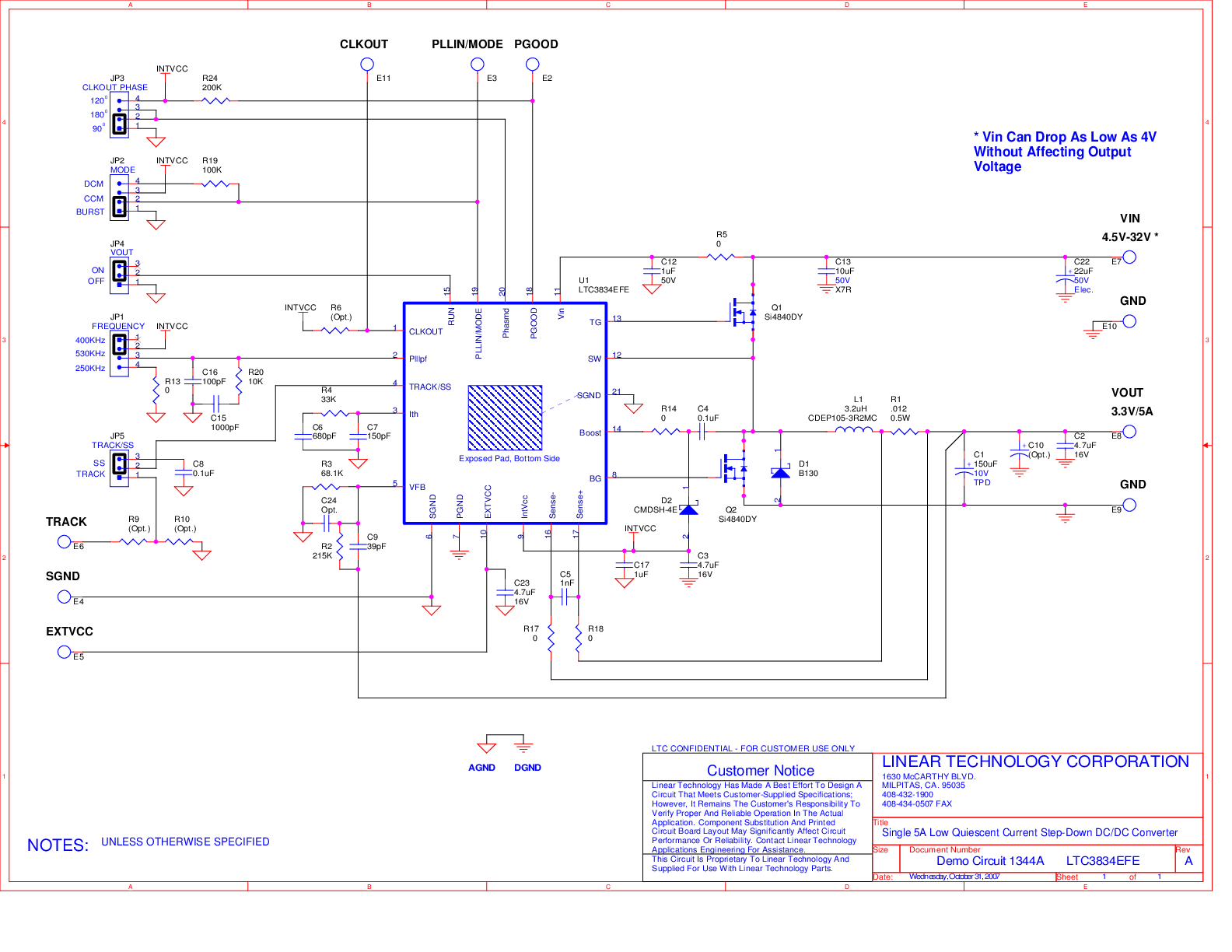

Demonstration circuit 1344A is a low quiescent current step-down DC/DC converter featuring the LTC3834 in a 20-pin TSSOP exposed pad package. The DC1344A is programmed to generate a regulated 3.3V@5A output from a 4.5V to 32V input voltage.

资料

DC1344A - Demo Manual
1.00M

DC1344A - Design File
1.00M

DC1344A - Schematic
31.00K
