LTC3811
量产高速、双通道、多相降压型 DC/DC 控制器
- 产品模型
- 4
产品详情
- 固定频率、峰值电流模式控制
- 在整个温度范围内实现了 ±0.5% 的输出准确度
- 专为低 VOUT 应用 (高达 3.3V) 而优化
- 双路输出或单路输出，多相操作
- 宽 VIN 范围：4.5V 至 30V 工作
- 高速差分远端采样放大器
- 可采用电感器 DCR 或检测电阻器
- 可调峰值电流检测电压：24mV 至 85mV
- 非常低占空比操作：tON(MIN) = 65ns (典型值)
- 强大的内部栅极驱动器
- 旨在减小输出电容 COUT 的可设置负载电压
- 用于多达 12 相操作的时钟输入和输出
- 固定频率操作：250kHz 至 750kHz
- PLL同步范围：150kHz 至高达 900kHz
- 可选择的 CCM (连续导通模式) 或 DCM (断续导通模式) 操作
- 采用 5mm x 7mm QFN 和 G36 封装

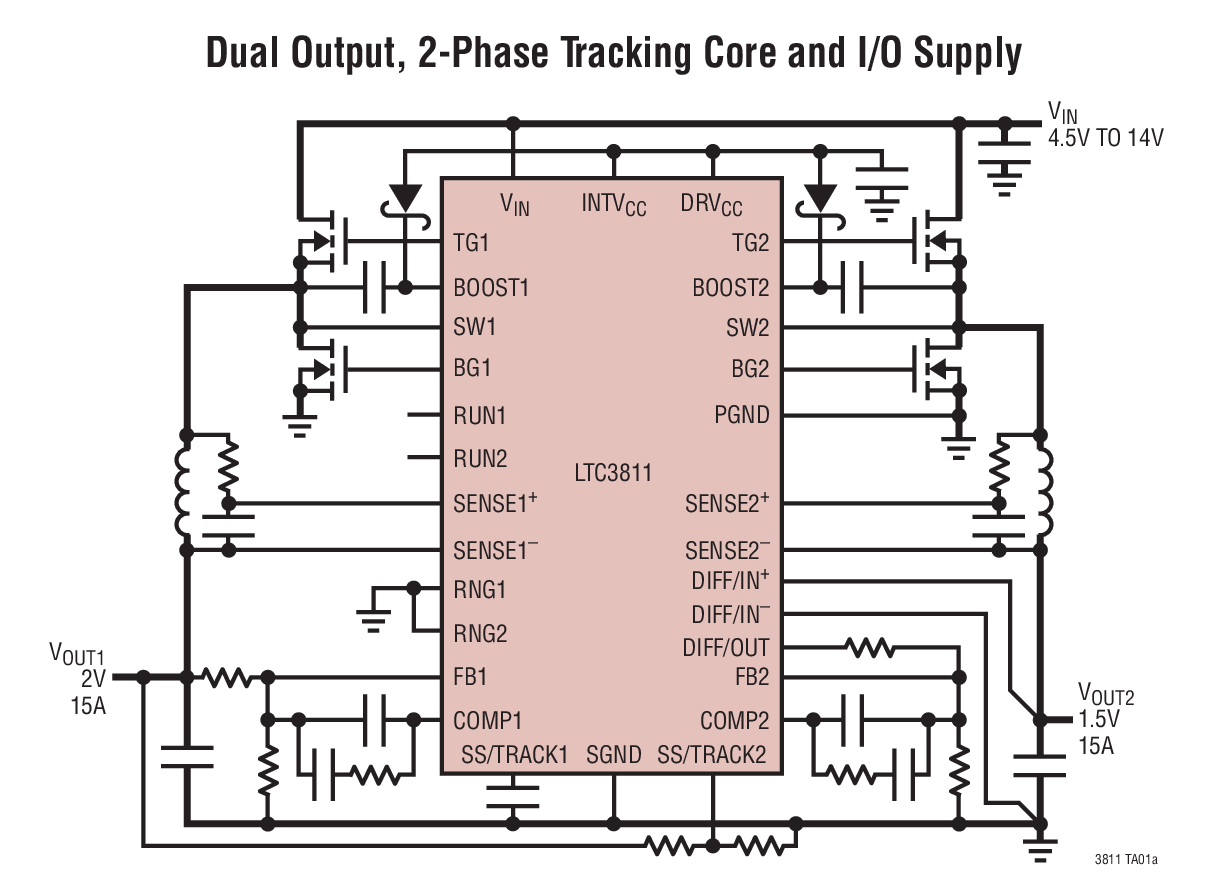

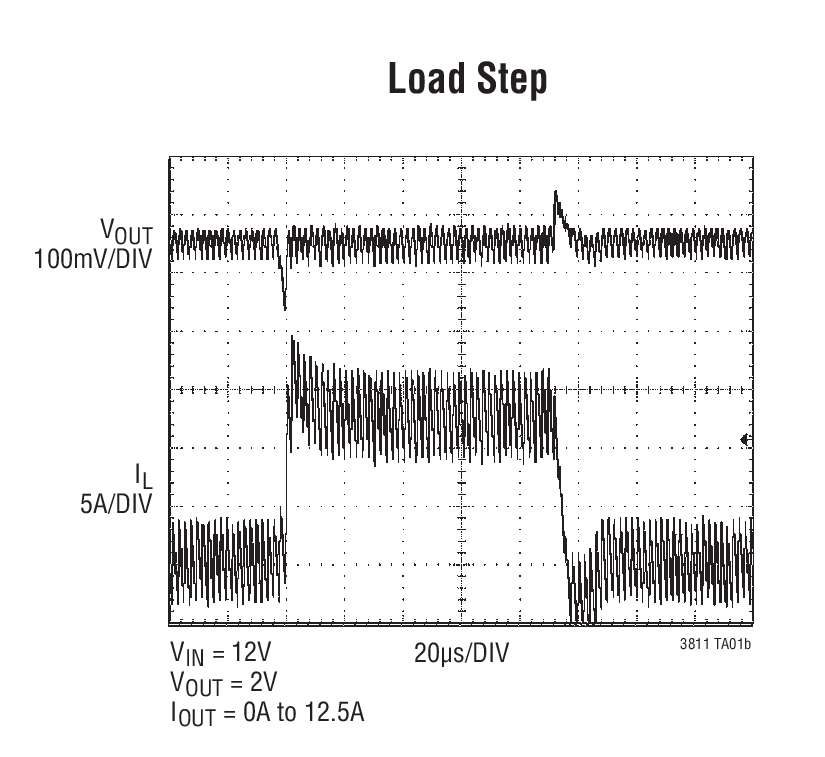

LTC®3811 是一款双路、PolyPhase® 同步降压型开关稳压控制器，专为高达 3.3V的输出电压而优化。LTC3811 包括高带宽误差放大器和一个高速差分远端采样放大器。检测电压的可设置范围为 24mV 至 85mV，因而允许使用电感器 DCR 或一个分立的检测电阻器。利用 MODE/SYNC 输入、CLKOUT 输出和 PHASEMODE 控制引脚实现了多相操作，可执行单相、两相、三相、四相、六相或 12 相操作。
强大的内部栅极驱动器较大限度地降低了开关损耗，并允许把多个功率 MOSFET并联起来使用，以适应高电流应用。
LTC3811 的工作频率可以设置在 250kHz 至 750kHz 的范围内，也可以采用内部PLL 使之与一个外部时钟相同步。
LTC3811 具有电压跟踪和排序功能，并利用一个外部电容器来设置软起动。停机模式可把电源电流减小至 20μA。
应用
- 网络服务器
- 高电流 ASIC 电源
- 低电压功率分配
参考资料
数据手册 1
可靠性数据 1
用户手册 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

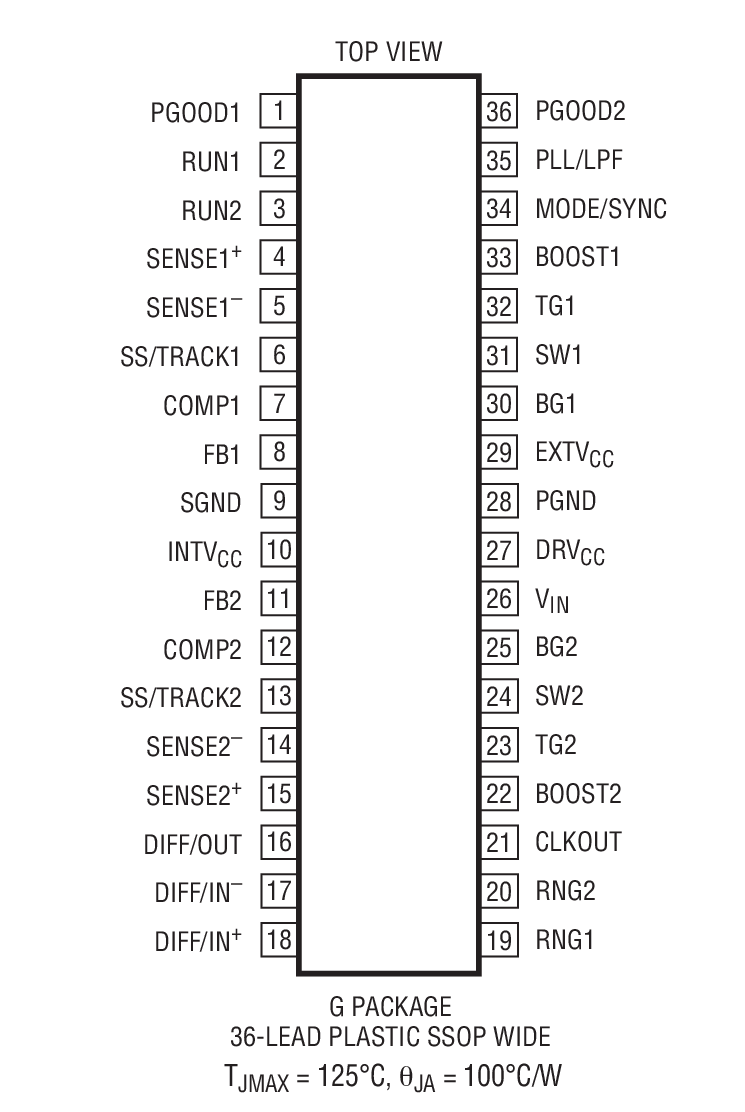

| LTC3811EG#PBF | 36-Lead SSOP | ||
| LTC3811EG#TRPBF | 36-Lead SSOP | ||

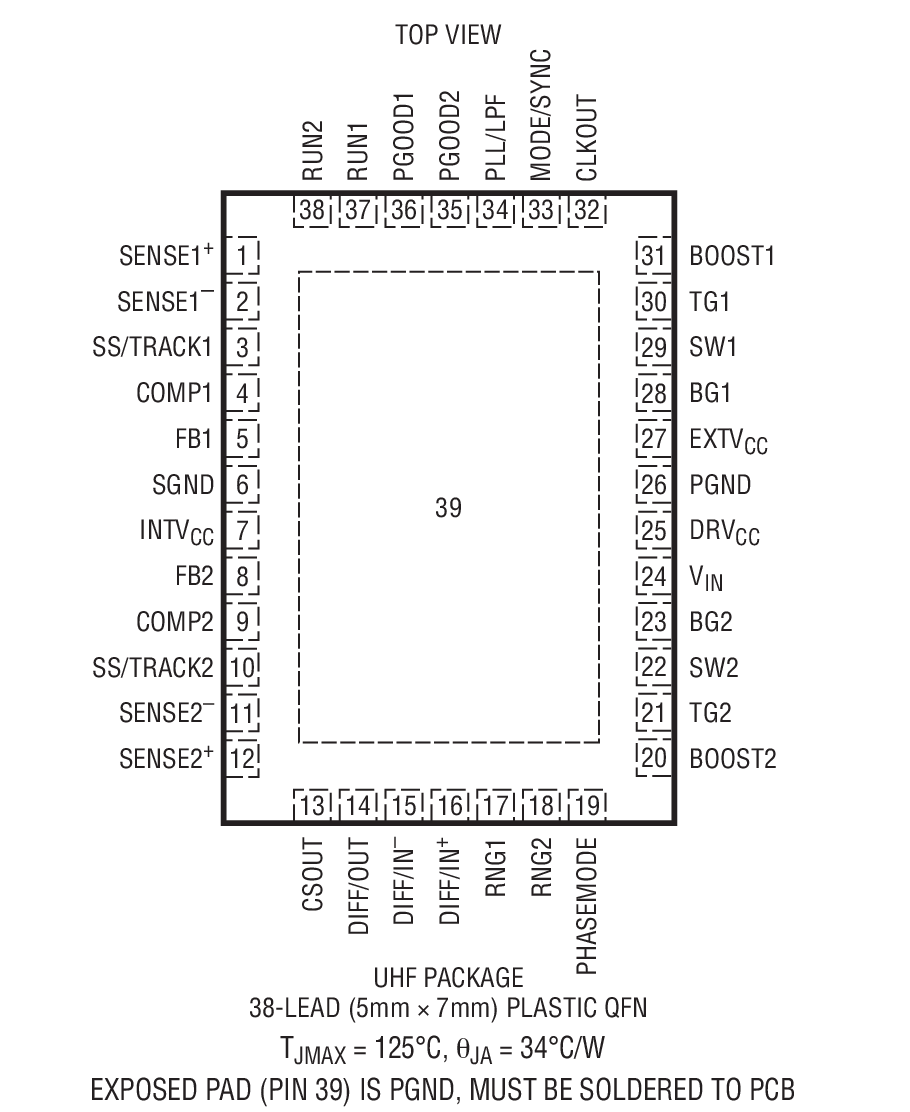

| LTC3811EUHF#PBF | 38-Lead QFN (5mm x 7mm w/ EP) | ||
| LTC3811EUHF#TRPBF | 38-Lead QFN (5mm x 7mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 18, 2019 - 19_0266 Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC |
||
| LTC3811EG#PBF | 量产 | |
| LTC3811EG#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC3811
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

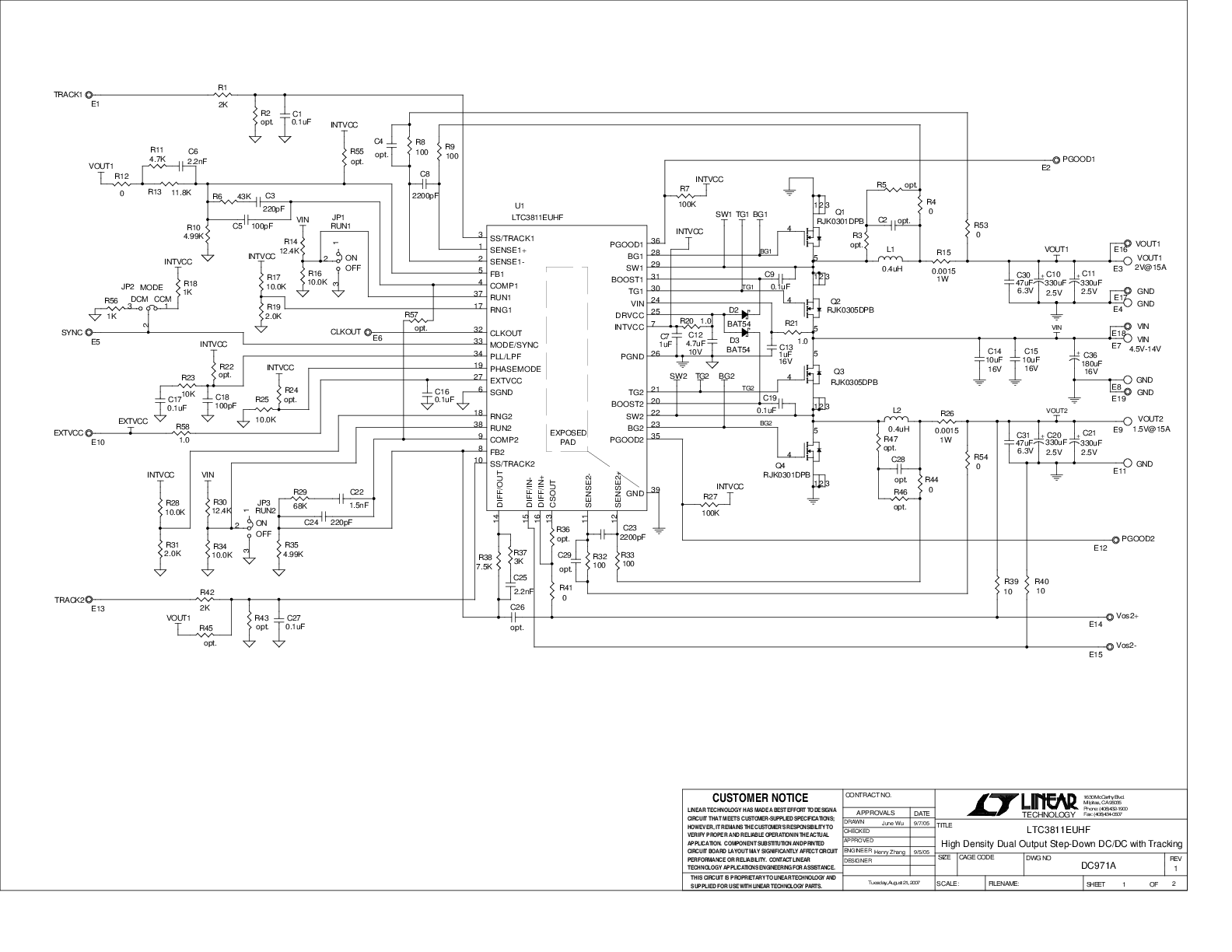

LTC3811EUHF演示板 | 4.5V < VIN < 14V， VOUT：2V/15A，1.5V/15A
