LTC3775

量产

高频、同步降压、电压模式 DC/DC 控制器

数据手册产品选型表

产品模型: 8

Viewing:

产品详情

宽 V_IN 范围：4.5V 至 38V
电压前馈补偿
低最小接通时间：t_ON(MIN) < 30ns
强大的内置 MOSFET 驱动器
脉冲前沿调制电压模式控制
在整个温度范围内实现 ±0.75%、0.6V 基准电压准确度
V_OUT 范围：0.6V 至 0.8V_IN
可编程、逐周期峰值电流限值
可采用检测电阻器或 R_DS(ON) 进行电流检测
可编程软起动
可同步固定频率范围：250kHz 至 1MHz
可选择执行脉冲跳跃或强制连续操作模式
低停机电流：14μA (典型值)
耐热性能增强型 16 引线 MSOP 和 3mm x 3mm QFN 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3775EMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3775EMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3775EUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3775EUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3775IMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3775IMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3775IUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3775IUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only)
		PCN25_0016_Form Material_Report Qualification Results Summary
LTC3775EMSE#PBF	量产
LTC3775EMSE#TRPBF	量产
LTC3775EUD#PBF	量产
LTC3775EUD#TRPBF	量产
LTC3775IMSE#PBF	量产
LTC3775IMSE#TRPBF	量产
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3775EMSE#PBF	量产
LTC3775EMSE#TRPBF	量产
LTC3775IMSE#PBF	量产
LTC3775IMSE#TRPBF	量产
2月 4, 2020 - 20_0132 Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0132_Form Material_Report
LTC3775EMSE#PBF	量产
LTC3775EMSE#TRPBF	量产
LTC3775IMSE#PBF	量产
LTC3775IMSE#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
多个输出降压调节器 1
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
浪涌抑制器、过压和过流保护 1
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTC3775

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC3775EUD Demo Board | 5V ≤ VIN ≤ 26V, VOUT = 1.2V @ 15A

立即购买更多内容

产品详情

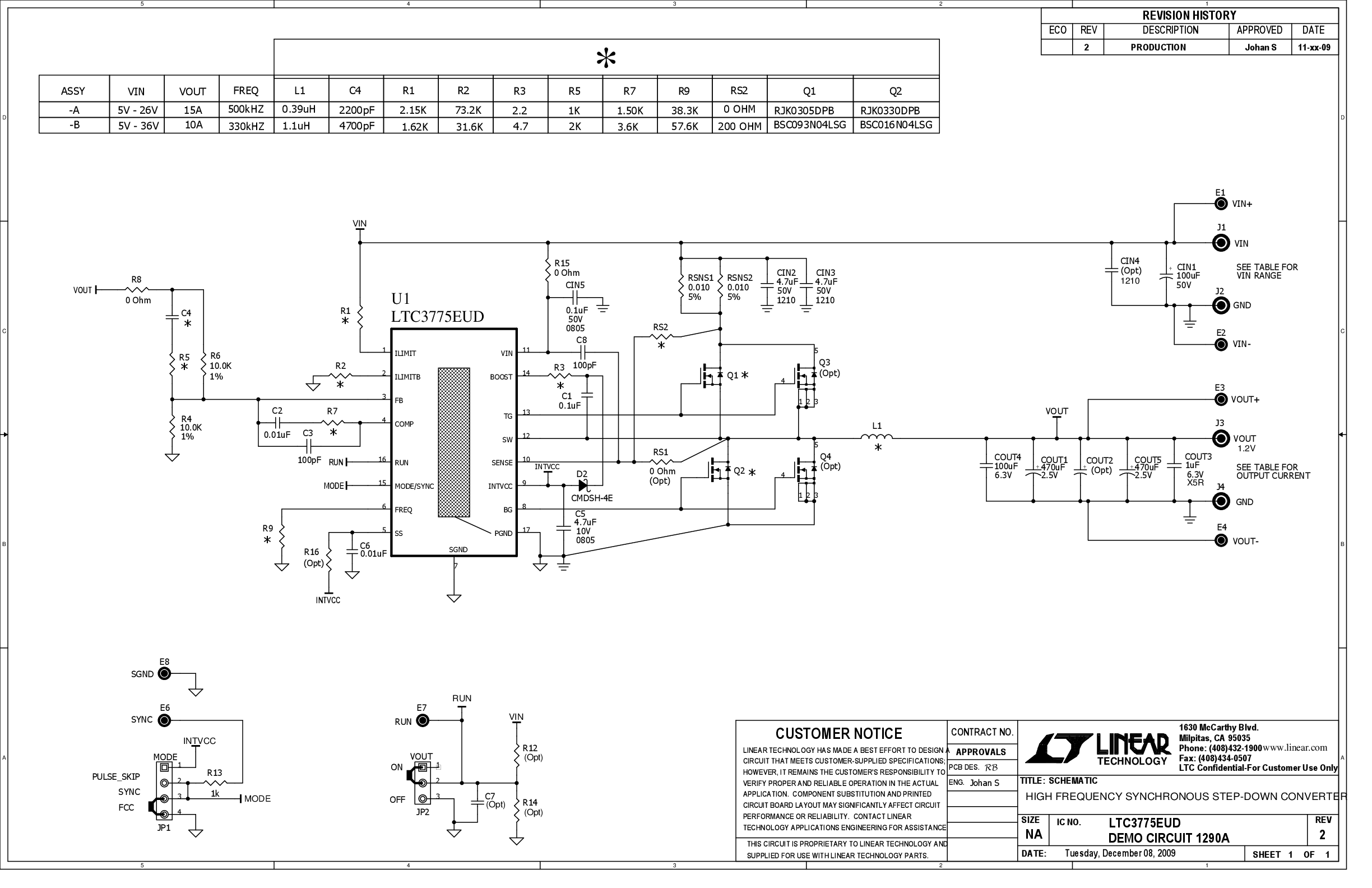

Demonstration circuit 1290A is a high frequency synchronous step-down converter featuring the LTC3775EUD. The package style for the LTC3775EUD is a 16-pin 3mm x 3mm QFN. Two versions of the demonstration board are available. DC-1290A-A has been optimized for 5V to 26V input and typically provides 1.2V/15A, while the DC1290A-B is optimized for 5V to 36V_IN range and typically provides 1.2V/10A.
