LTC3773

量产

具电源升/降跟踪功能的三路输出、同步、三相 DC/DC 控制器

数据手册 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 硬件生态系统
  • 工具及仿真模型
  • 评估套件
  • 最新评论
    •

    产品详情

    • 内置 MOSFET 驱动器的电流模式控制器
    • 可设置的电源升/降跟踪
    • 宽 VIN 范围：3.3V 至 36V (VCC = 5V)
    • 在整个温度范围内具有 ±1% 0.6V VFB 准确度
    • 电源良好输出电压监视器
    • 可锁相或可调频率：160kHz 至 700kHz
    • OPTI-LOOP® 补偿较大限度地减小了 COUT
    • 电流折返和过压保护
    • 在轻负载条件下可选择连续、间断或突发模式 (Burst Mode®) 操作
    • 可编程相位操作
    • 采用 5mm x 7mm QFN 和 36 引脚 SSOP 封装
    LTC3773
    具电源升/降跟踪功能的三路输出、同步、三相 DC/DC 控制器
    提问

    参考资料

    数据手册 1

    可靠性数据 1

    用户手册 2

    设计笔记 1

    了解更多
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    硬件生态系统

    部分模型 产品周期 描述
    硅振荡器 1
    LTC6909
    		量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
    浪涌抑制器、过压和过流保护 1
    LT4363
    		推荐新设计使用 具电流限制功能的高电压浪涌抑制器
    数字电源系统管理器 1
    LTC2974
    		推荐新设计使用 具有精确输出电流的4通道PMBus电源系统管理器
    双电源监控器 1
    LTC2960
    		推荐新设计使用 36V、纳安级电流、两输入电压监视器
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    LTspice 1

    LTspice中提供以下器件型号：

    • LTC3773
    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1

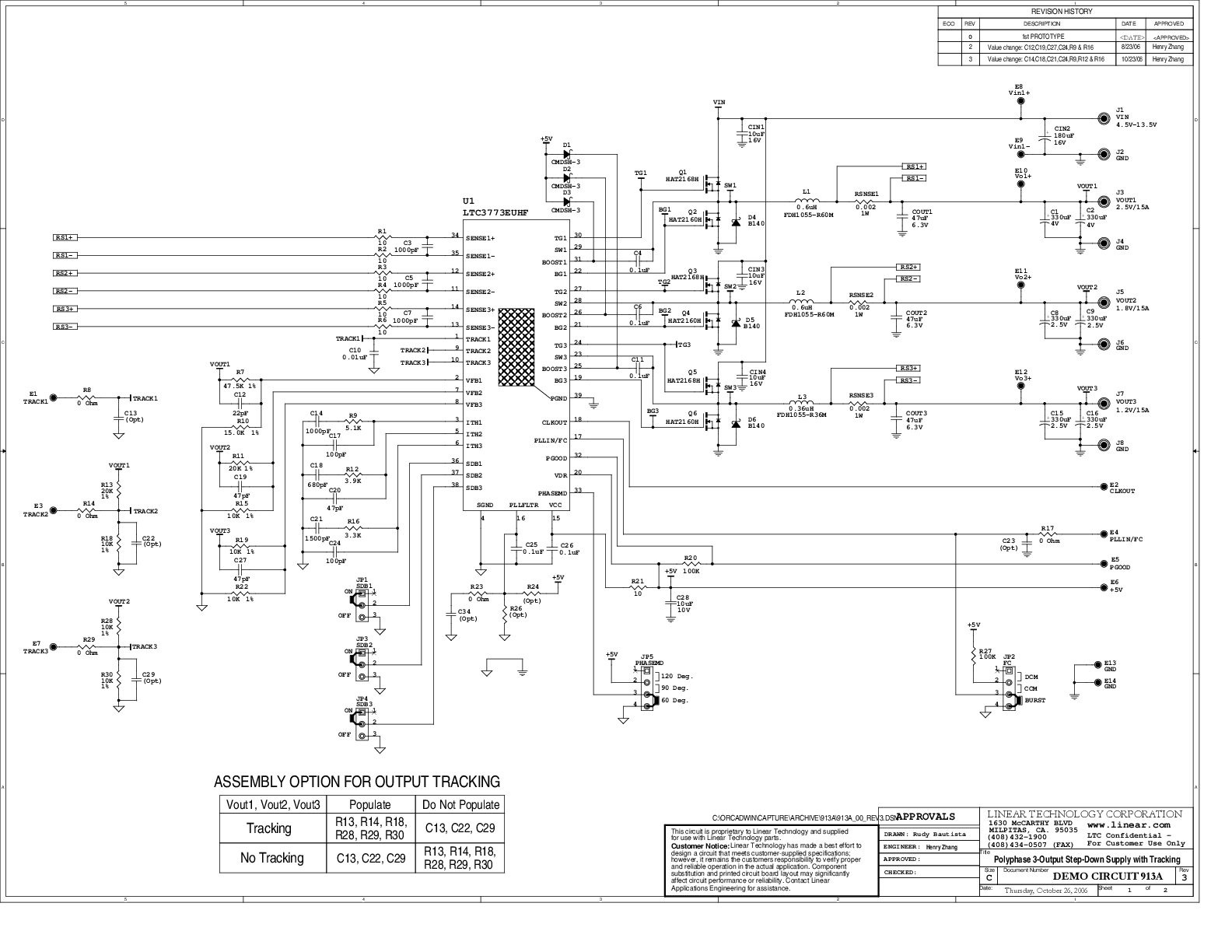

    DC913A

    LTC3773EUHF演示板 | (QFN)3相， 4.5V ≤ VIN ≤ 13.5V, VOUT1 = 2.5V (15A)， VOUT2 = 1.8V (15A)， VOUT3 = 1.2V (15A)

    立即购买 更多内容

    产品详情

    演示电路913是一款高效率和高密度电源，内置采用5x7 QFN-38封装的3路输出、3相同步降压稳压器LTC3773。虽然LTC3773控制器可以接受高达36VMAX VIN的电压，但该演示板的输入电压范围设计为4.5V至13.5V。该电路板的输出电压为2.5V (15A)、1.8V (15A)和1.2V (15A)。

    eval board
    schematic 2

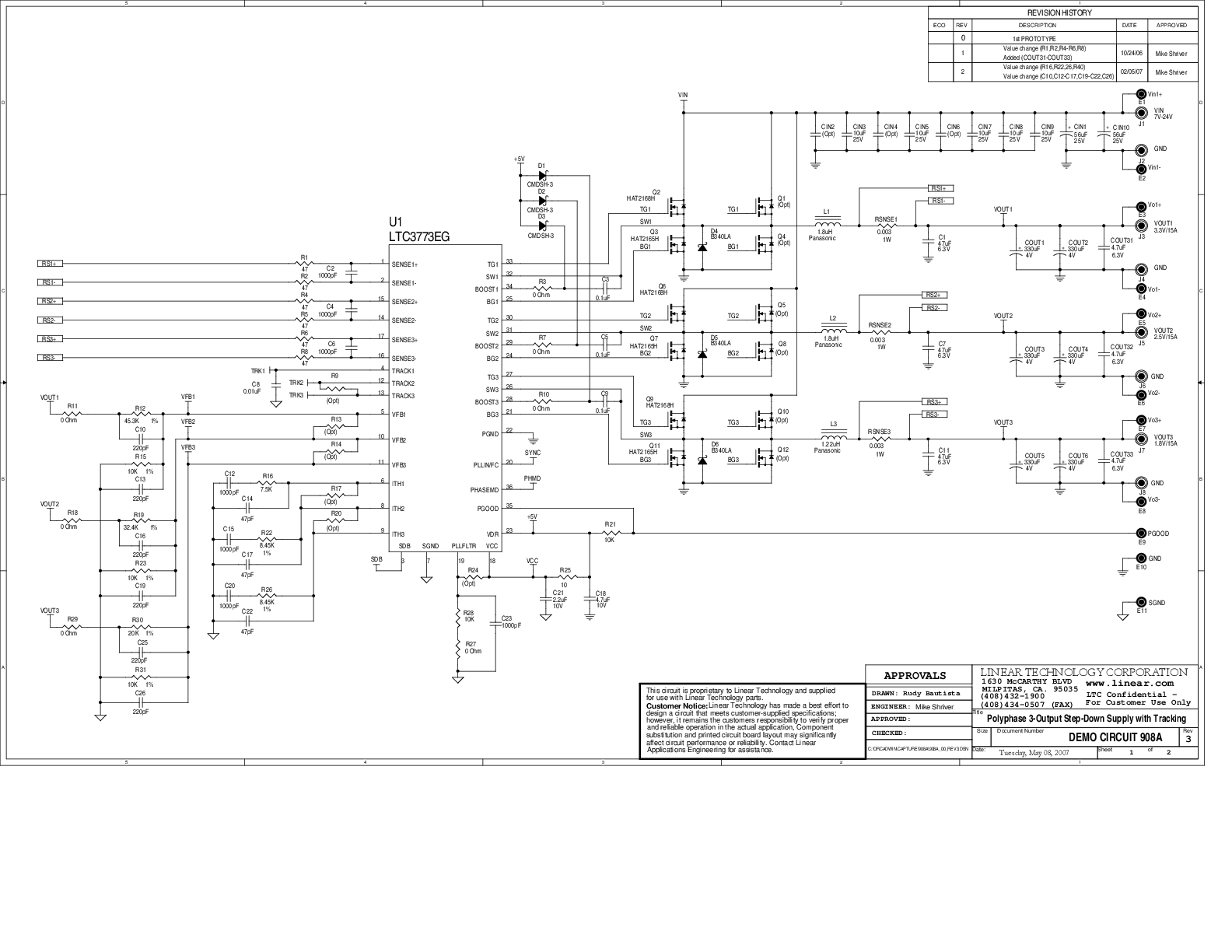

    DC908A

    LTC3773EG演示板 | (SSOP) 3相、7V ≤ VIN ≤ 24V，VOUT1 = 3.3V (15A)，VOUT2 = 2.5V (15A)，VOUT3 = 1.8V (15A)

    立即购买 更多内容

    产品详情

    演示电路908是一款高效率和高密度电源，内置LTC3773，这是一款采用SSOP-36封装的3路输出、3相同步降压稳压器。尽管LTC3773控制器可提供高达36VMAX VIN的电压，但该演示板的输入电压范围设计为7V至24V。该电路板的输出电压在15A下分别为3.3V、2.5V和1.8V。
    DC913A
    LTC3773EUHF演示板 | (QFN)3相， 4.5V ≤ VIN ≤ 13.5V, VOUT1 = 2.5V (15A)， VOUT2 = 1.8V (15A)， VOUT3 = 1.2V (15A)
    DC908A
    LTC3773EG演示板 | (SSOP) 3相、7V ≤ VIN ≤ 24V，VOUT1 = 3.3V (15A)，VOUT2 = 2.5V (15A)，VOUT3 = 1.8V (15A)
