LTC3708
量产具有输出跟踪功能的快速两相、无检测电阻器降压型控制器
- 产品模型
- 2
产品详情
- 非常低的工作占空因子 (tON(MIN) < 85ns)

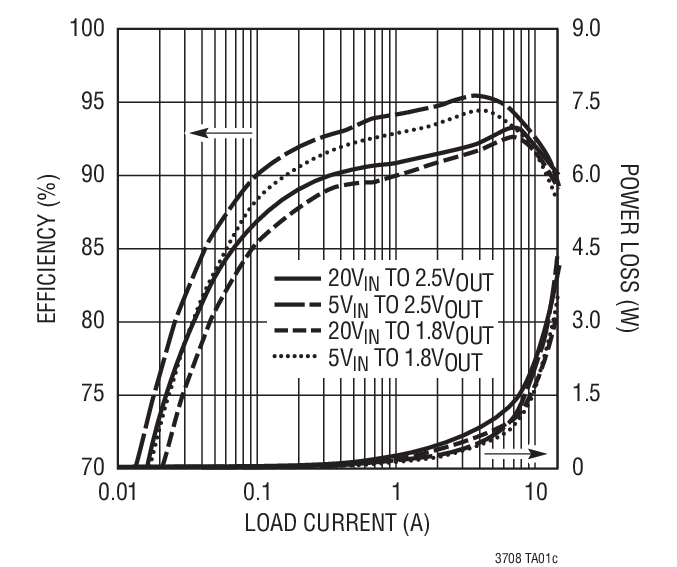

- 用于实现最大效率的无检测电阻器 (No RSENSE™) 选项
- 非常快速的瞬态响应

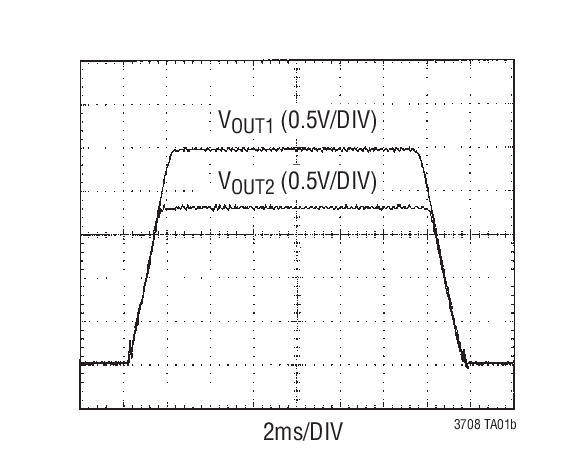

- 可编程输出电压上升 / 下降跟踪
- 两相操作减小了输入电容
- 0.6V ±1% 输出电压基准
- 外部频率同步
- 单软起动电路
- 内置高电流 MOSFET 驱动器
- 宽 VIN 范围：高达 36V
- 可调逐个周期电流限值
- 实时输出过压保护
- 任选的短路停机定时器
- 具有 100µs 屏蔽的电源良好输出

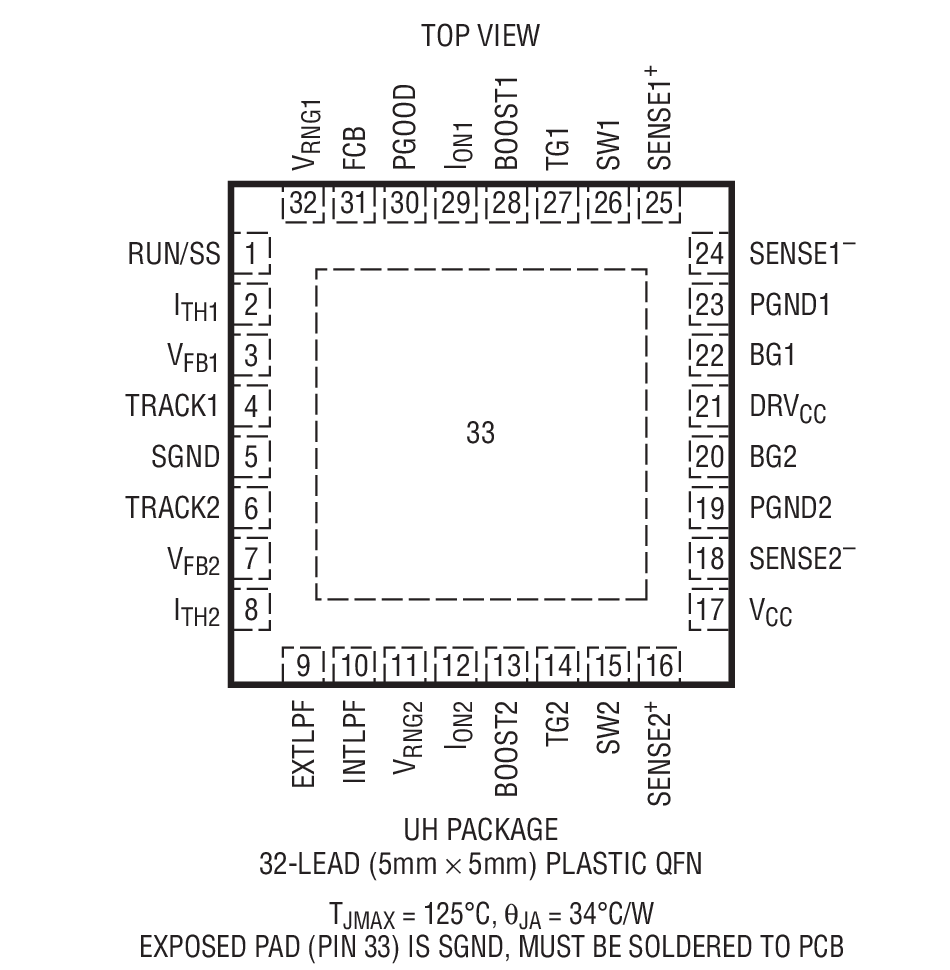

- 采用 5mm × 5mm QFN 封装

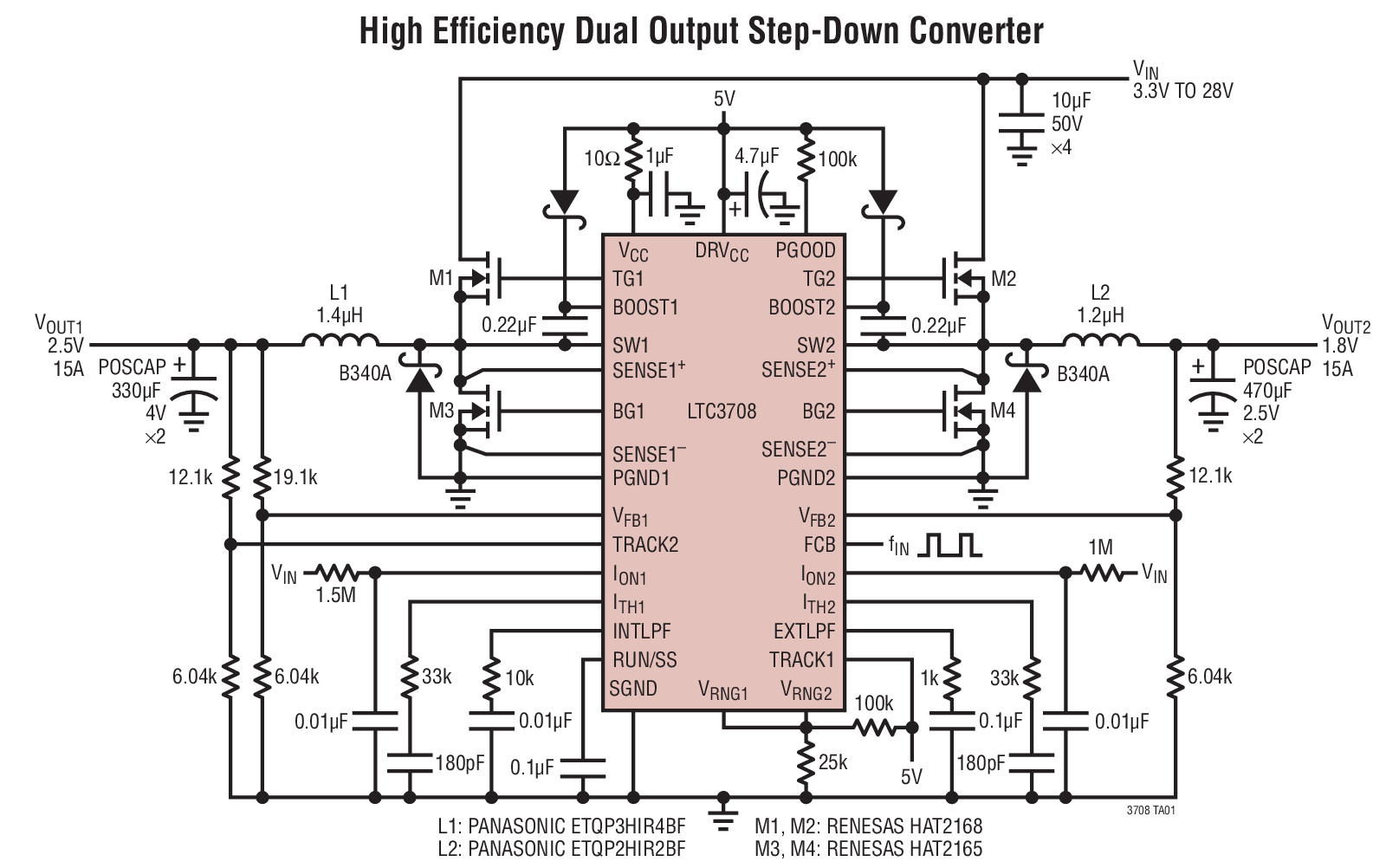

LTC®3708 是一款具有输出电压上升 / 下降跟踪功能的双通道、两相同步降压型开关稳压器。该 IC 允许进行重合跟踪或比例制跟踪。在需要跟踪两个以上的电压的应用中，可采取对多个 LTC3708 进行菊链式连接的方法。电源上电顺序是采用一个外部软起动定时电容器来完成的。
LTC3708 采用一种恒定接通时间、谷值电流模式控制架构来提供非常低的占空比，而无需采用一个检测电阻器。工作频率通过一个外部电阻器来选择，并针对输入电源电压的变化进行相应的补偿。一个内部锁相环可使该 IC 与一个外部时钟相同步。
故障保护由一个输出过压比较器和一个任选的短路停机定时器来提供。稳压器电流限值水平可由用户来设置。一个很宽的电源范围容许高达 36V 的电压降至 0.6V 输出。
Applications
- 数字信号处理器
- 网络服务器
参考资料
数据手册 1
可靠性数据 1
设计笔记 3
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3708EUH#PBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | ||
| LTC3708EUH#TRPBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products |
||
| LTC3708EUH#PBF | 量产 | |
| LTC3708EUH#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC3708
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
