LTC3560
量产采用 ThinSOT 封装的 2.25MHz、800mA 同步降压型稳压器
- 产品模型
- 4
产品详情

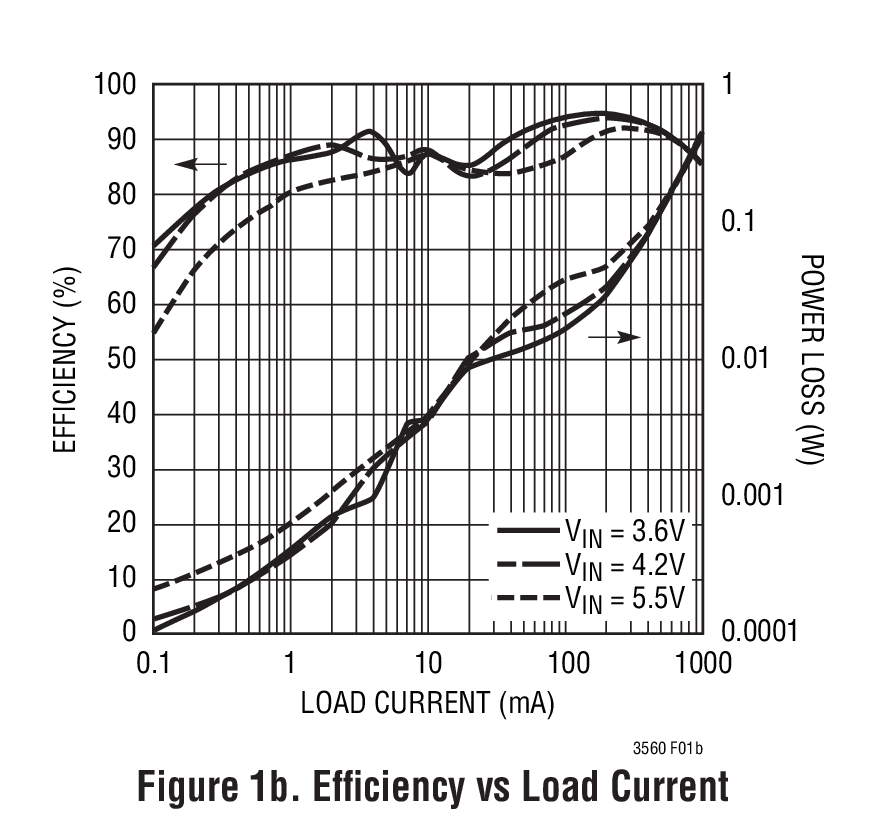

- 高效率:达 95%
- 低输出纹波 (<20mVP-P) 突发模式 (Burst Mode®) 操作:IQ = 16µA
- 2.5V 至 5.5V 输入电压范围
- 2.25MHz 恒定频率操作
- 可同步至外部时钟
- 无需肖特基二极管
- 可在采用陶瓷电容器的情况下保持稳定
- 低压差操作:100% 占空比
- 0.6V 基准允许低输出电压
- 停机模式吸收的电源电流 < 1µA
- ±2% 输出电压准确度
- 旨在获得卓越的电压和负载瞬态响应的电流模式操作
- 过热保护
- 扁平 (高度仅 1mm) ThinSOT™ 封装

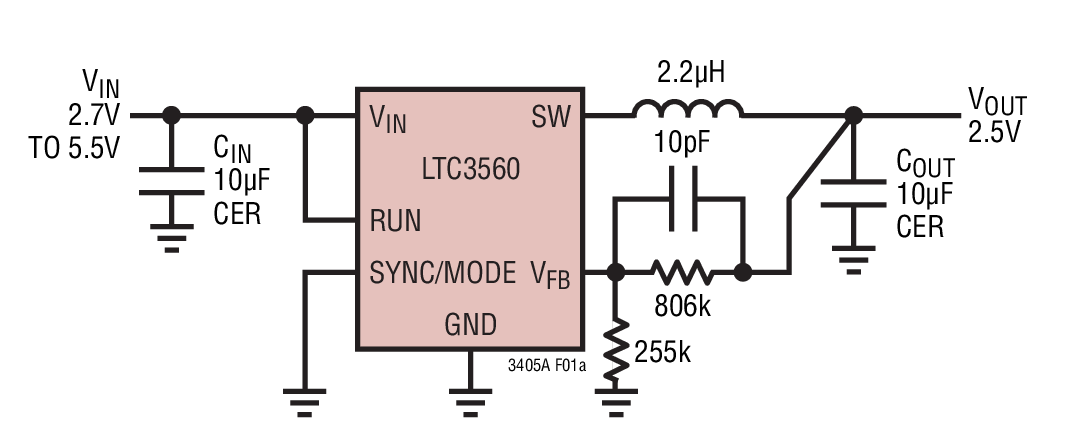

LTC®3560 是一款采用恒定频率、电流模式架构的高效率、单片式同步降压型稳压器。操作期间的电源电流仅为 16µA,并在停机模式中降至 < 1µA。2.5V 至 5.5V 的输入电压范围使 LTC3560 成为单节锂离子/锂聚合物电池供电型应用的理想选择。100% 占空比能力实现了低压差操作,并延长了便携式系统中的电池使用寿命。
在内部将开关频率设定为 2.25MHz,因而允许采用小型表面贴装电感器和电容器。对于那些对噪声敏感的应用,可从外部使 LTC3560 拥有 1MHz 至 3MHz 的同步范围。在同步期间或当 SYNC/MODE 引脚被拉至高电平时,突发模式操作被禁用,以防止低频纹波干扰音频电路。
内部同步开关提升了效率,并免除了增设一个外部肖特基二极管的需要。利用 0.6V 反馈基准电压能够容易地对低输出电压提供支持。LTC3560 采用扁平 (高度仅 1mm) ThinSOT 封装。
Applications
- 蜂窝电话
- 无线和 DSL 调制解调器
- 数码相机
- 媒体播放器
- 便携式仪器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

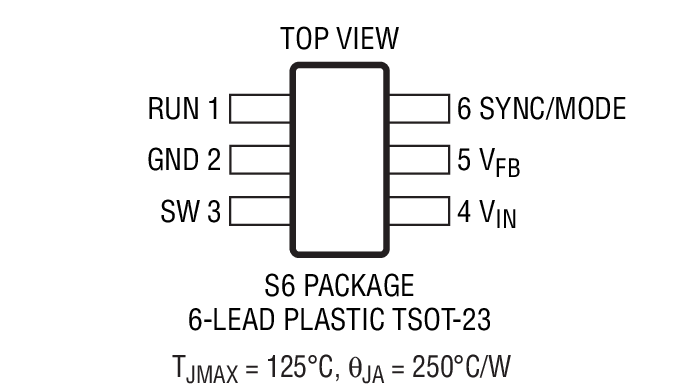

产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC3560ES6#TRMPBF | 6-Lead TSOT-23 | ||
LTC3560ES6#TRPBF | 6-Lead TSOT-23 | ||
LTC3560IS6#TRMPBF | 6-Lead TSOT-23 | ||
LTC3560IS6#TRPBF | 6-Lead TSOT-23 |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice 2
- LTC3560 - Step-Down (Buck) Regulators

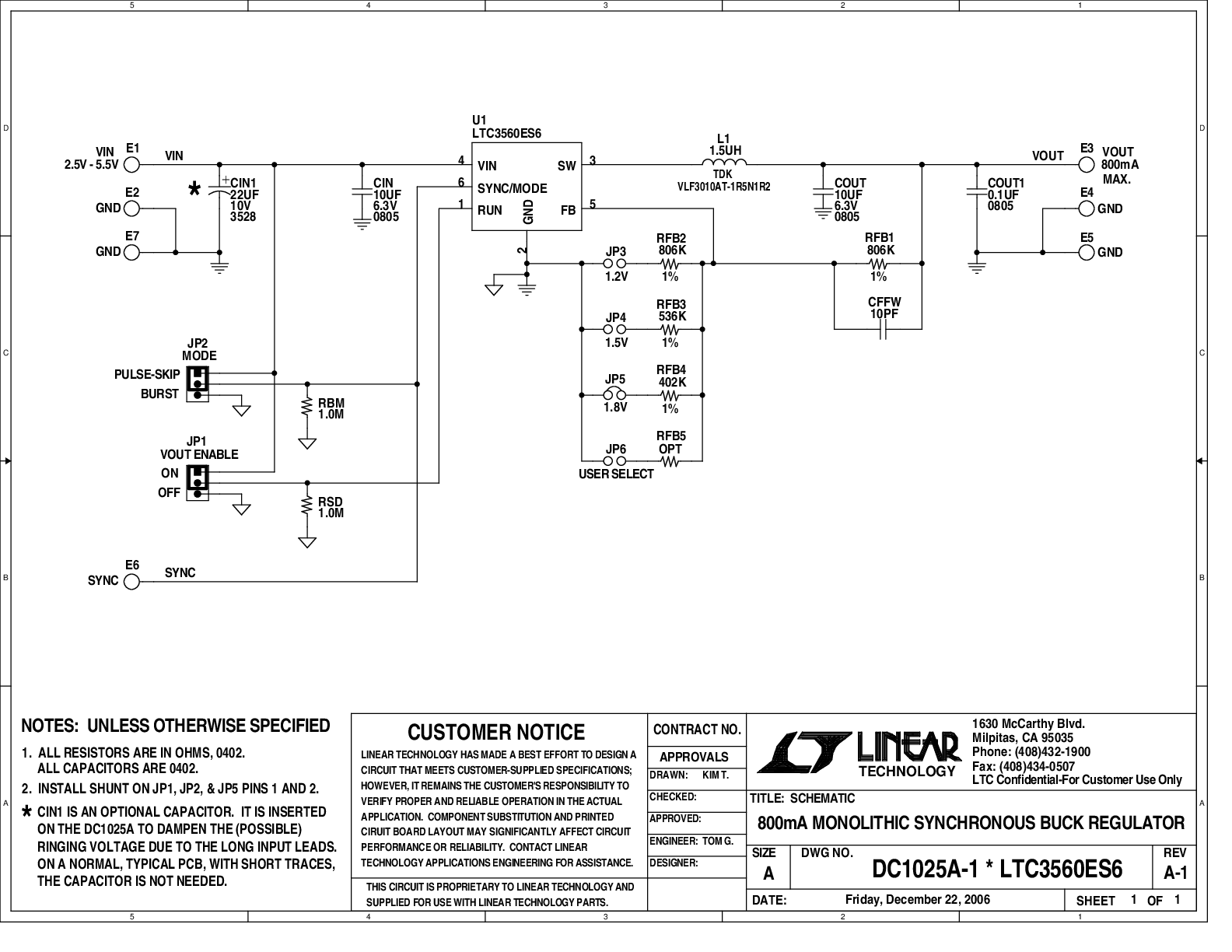

- LTC3560 Demo Circuit - 2.25MHz, 800mA Synchronous Step-Down Regulator (3.3V to 1.8V @ 0.8A)
LTspice中提供以下器件型号:
- LTC3560
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
