LTC3539

推荐新设计使用

2A、1MHz / 2MHz 同步升压型 DC/DC 转换器

数据手册 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 可从两节碱性电池/镍氢 (NiMH) 电池提供 3.3V/900mA 输出
  • 可从单节锂聚合物电池提供 5V/900mA 输出
  • VIN 起动电压：700mV
  • 1.5V 至 5.25V VOUT 范围
  • 高达 94% 的效率
  • 可在 VIN > VOUT 的条件下运作
  • ±1.5% 反馈电压容差
  • 1MHz (LTC3539) 或 2MHz (LTC3539-2) 固定频率操作
  • 输出断接
  • 可选的突发模式 (Burst Mode®) 或 PWM 操作
  • 10μA 静态电流
  • 逻辑控制型停机：<1μA
  • 仅需 6 个外部元件
  • 扁平 (2mm x 3mm x 0.75mm) DFN 封装
LTC3539
2A、1MHz / 2MHz 同步升压型 DC/DC 转换器
Wide VIN, High Power 3.3V Regulator Efficiency and Power Loss vs Load Current Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LTC3539
  • LTC3539-2
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1260A-B

LTC3539EDCB-2 Demo Board | 2MHz, 0.7V ≤ VIN ≤ 5.5V, VOUT = 1.8V/3.3V/5V @ 0.9A

立即购买 更多内容

产品详情

Demonstration circuits 1260A-A and 1260A-B are high-efficiency synchronous boost converters capable of operating with an input voltage range from 0.7V to 5.5V using the LTC3539 and LTC3539-2 respectively. The 2 × 3 mm DFN thermally enhanced package with a 1MHz switching frequency (2MHz for the -2 part) and the 2A internal switches provide a very tiny overall solution.


Jumpers are provided for selecting 1.8V, 3.3V or 5V at the output and the circuit can provide 300mA at 3.3V from a 1.5V input and can provide up to 900mA depending on the input and output voltage used.

eval board
schematic 2
schematic 3
schematic 4
schematic 5
DC1260A-A

LTC3539EDCB演示板 | 1MHz，0.7V ≤ VIN ≤ 5.5V，VOUT = 1.8V/3.3V/5V (0.9A)

立即购买 更多内容

产品详情

演示电路1260A-A和1260A-B均为高效率同步升压转换器，能够在0.7V至5.5V的输入电压范围内工作，分别使用LTC3539和LTC3539-2。具有1MHz开关频率（-2器件为2MHz）的2 × 3 mm DFN散热增强型封装和2A内部开关提供非常小的整体解决方案。


提供跳线用于选择输出上的1.8V、3.3V或5V电压，且电路可在3.3V时通过1.5V输入提供300mA电流并可提供高达900mA的电流，具体取决于使用的输入和输出电压。
DC1260A-B
LTC3539EDCB-2 Demo Board | 2MHz, 0.7V ≤ VIN ≤ 5.5V, VOUT = 1.8V/3.3V/5V @ 0.9A

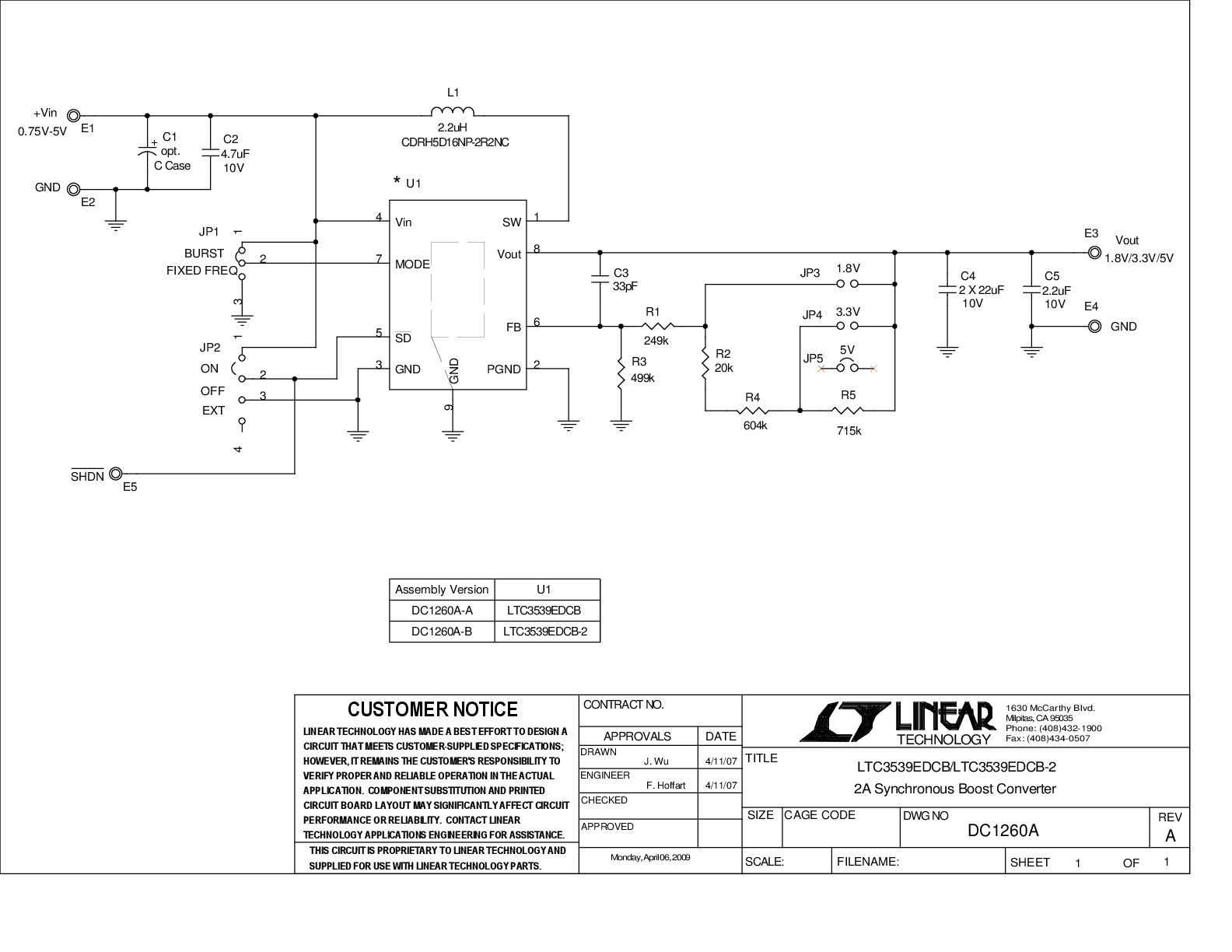

DC1260A-A - Schematic
DC1260A-A
LTC3539EDCB演示板 | 1MHz，0.7V ≤ VIN ≤ 5.5V，VOUT = 1.8V/3.3V/5V (0.9A)

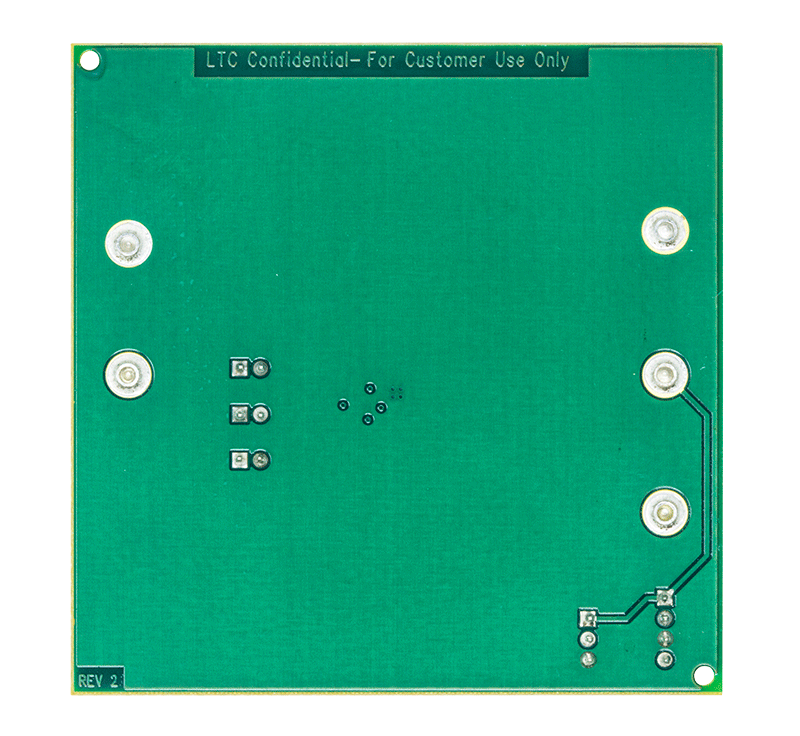

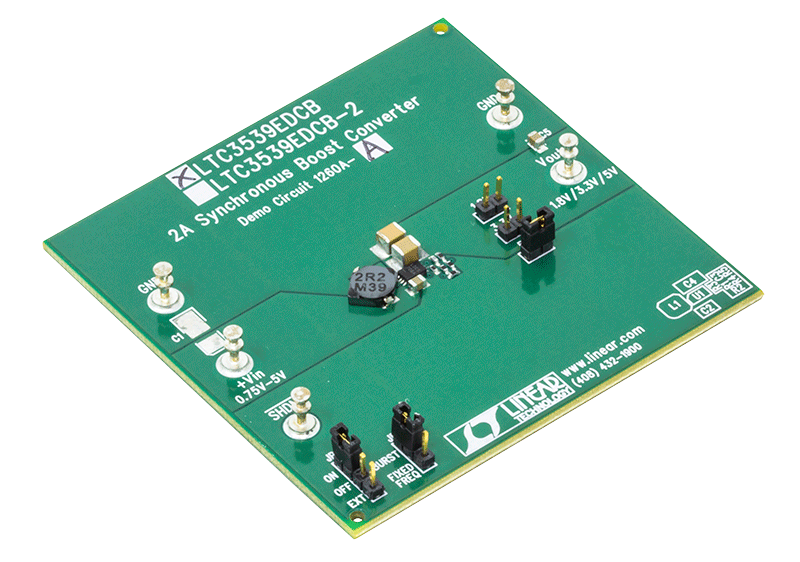

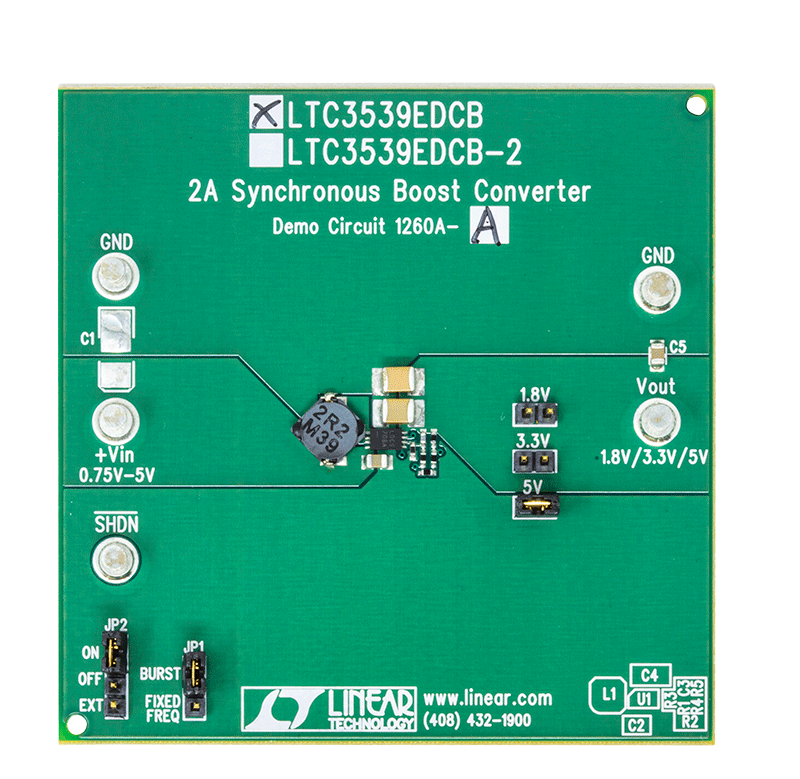

DC1260A-A Evaluation Board DC1260A-A Evaluation Board - Top View DC1260A-A Evaluation Board - Bottom View DC1260A-A - Schematic
