LTC3526L-2

推荐新设计使用

采用 2mm x 2mm DFN 封装的 550mA 2MHz 同步升压型 DC/DC 转换器

数据手册 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

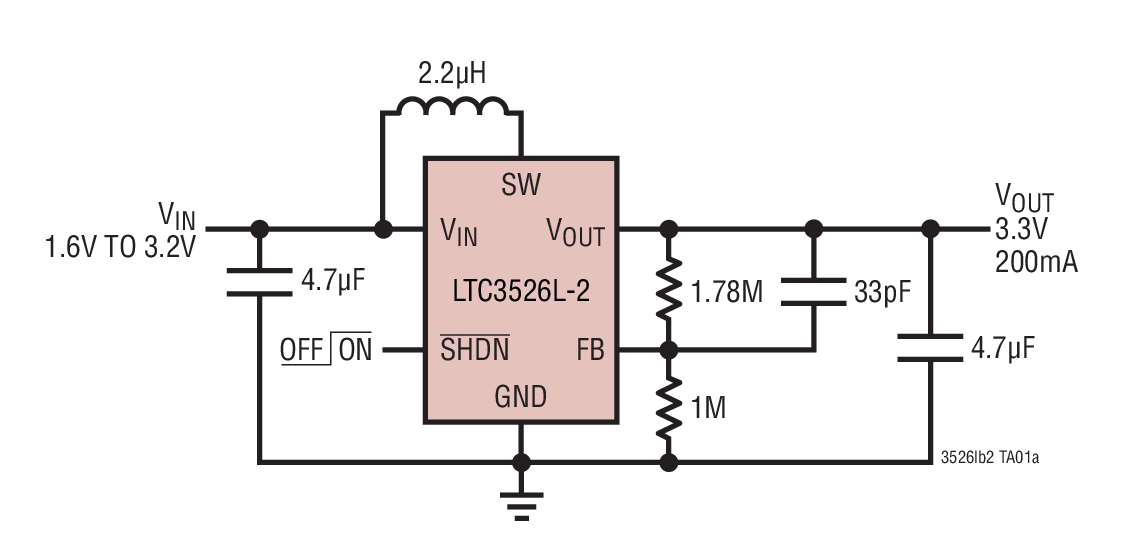

  • 可从单节碱性 / NiMH 电池提供 3.3V/100mA 输出，或者从两节电池提供 3.3V/200mA 输出
  • VIN 启动电压：680mV
  • VOUT 范围：1.5V 至 5.25V
  • 效率高达 94%
  • 输出断接
  • 2MHz 固定频率操作
  • 可在 VIN > VOUT 的条件下操作
  • 集成软起动功能
  • 采用内部补偿的电流模式控制
  • 具 9μA IQ 的突发模式 (Burst Mode®) 操作 (LTC3526L-2)
  • 低噪声 PWM 操作 (LTC3526LB-2)
  • 内部同步整流器
  • 逻辑控制型停机模式 (IQ < 1μA)
  • 抗振铃控制

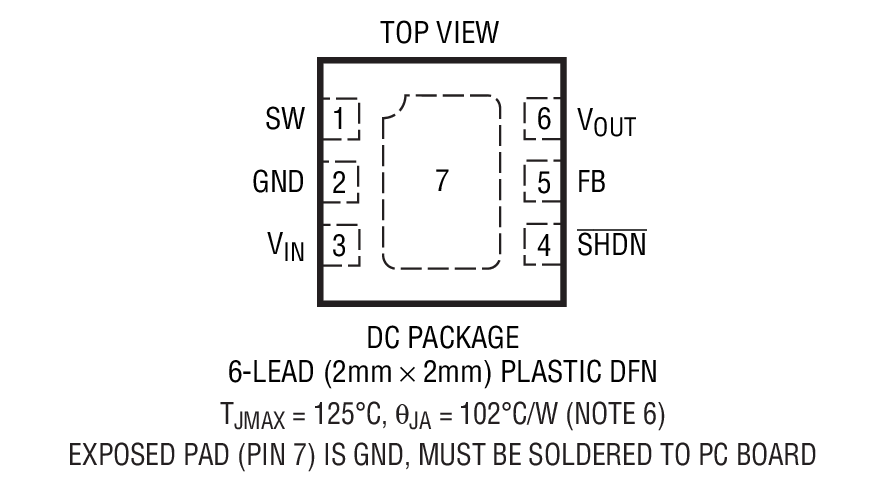

  • 扁平 (2mm x 2mm x 0.75mm) DFN-6 封装
LTC3526L-2
采用 2mm x 2mm DFN 封装的 550mA 2MHz 同步升压型 DC/DC 转换器

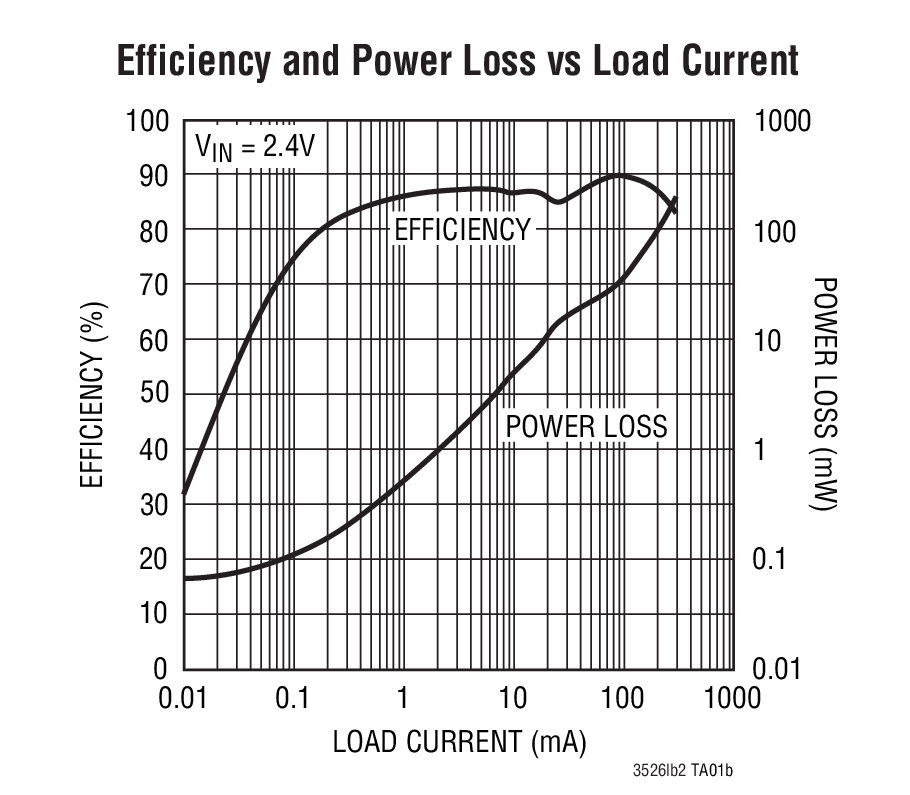

Efficiency and Power Loss vs Load Current Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
单电源监控器 1
LTC2935
量产 具电源故障输出、可选门限的超低功率监控器
浪涌抑制器、过压和过流保护 1
LTC4365
推荐新设计使用 欠压、过压和电源反向保护控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3526
  • LTC3526-2
  • LTC3526B
  • LTC3526B-2
  • LTC3526L
  • LTC3526L-2
  • LTC3526LB
  • LTC3526LB-2
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1053A-G

LTC3526LEDC-2 Demo Board | 2MHz, 0.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V/3.3V/5V @ 100mA

立即购买 更多内容

产品详情

Demonstration circuits 1053A-E through 1053A-H exercise the LTC3526L family of high efficiency synchronous boost converters, and are capable of operating with an input voltage range from 0.8V to 5.5V. The 2 × 2 mm DFN thermally enhanced package, high switching frequency (1MHz or 2MHz) and 550mA internal power switches provide a very tiny solution. The LTC3526L family also features output disconnect, and the input voltage can be greater or less than the output voltage. DC1053A-G features the LTC3526L-2 (Burst mode operation) and the DC1053A-H features the LTC3526LB-2 (Burst mode defeated). Both have a 2MHz switching frequency and use a 2.2µH inductor.

eval board
schematic 2
DC1053A-H

LTC3526LBEDC-2 Demo Board | 2MHz, 0.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V/3.3V/5V @ 100mA

立即购买 更多内容

产品详情

Demonstration circuits 1053A-E through 1053A-H exercise the LTC3526L family of high efficiency synchronous boost converters, and are capable of operating with an input voltage range from 0.8V to 5.5V. The 2 × 2 mm DFN thermally enhanced package, high switching frequency (1MHz or 2MHz) and 550mA internal power switches provide a very tiny solution. The LTC3526L family also features output disconnect, and the input voltage can be greater or less than the output voltage. DC1053A-G features the LTC3526L-2 (Burst mode operation) and the DC1053A-H features the LTC3526LB-2 (Burst mode defeated). Both have a 2MHz switching frequency and use a 2.2µH inductor.
DC1053A-G
LTC3526LEDC-2 Demo Board | 2MHz, 0.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V/3.3V/5V @ 100mA
DC1053A-E - Schematic
DC1053A-H
LTC3526LBEDC-2 Demo Board | 2MHz, 0.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V/3.3V/5V @ 100mA
DC1053A-E - Schematic
