LTC3407A-2
量产双通道同步、800mA、2.25MHz降压型DC/DC稳压器
- 产品模型
- 8
产品详情

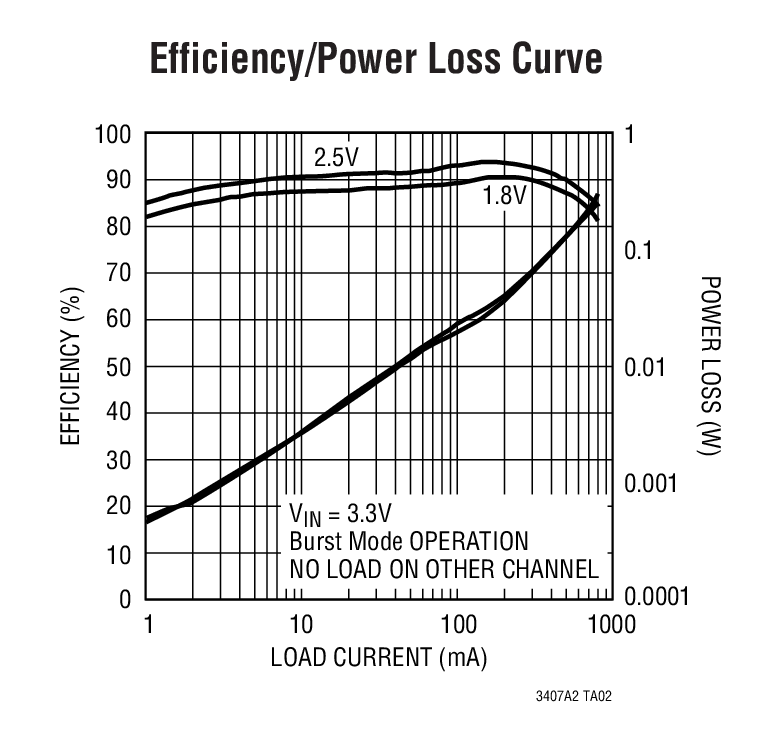

- 高效率：达 95%
- 低纹波 (<35mVPK-PK) 突发模式 (Burst Mode®) 操作；IQ = 40μA
- 2.25MHz 恒定频率操作
- 无需肖特基二极管
- 低接通电阻 RDS(ON) 内部开关：0.35Ω
- 旨在获得卓越的电压和负载瞬态响应的电流模式操作
- 短路保护
- 低压差操作：100% 占空比
- 超低停机电流：IQ<1μA
- 输出电压从 5V 到低至 0.6V
- 上电复位输出
- 可进行外部同步的振荡器
- 可选的外部软起动功能
- 小外形耐热增强型 MSOP 和 3mm x 3mm DFN 封装

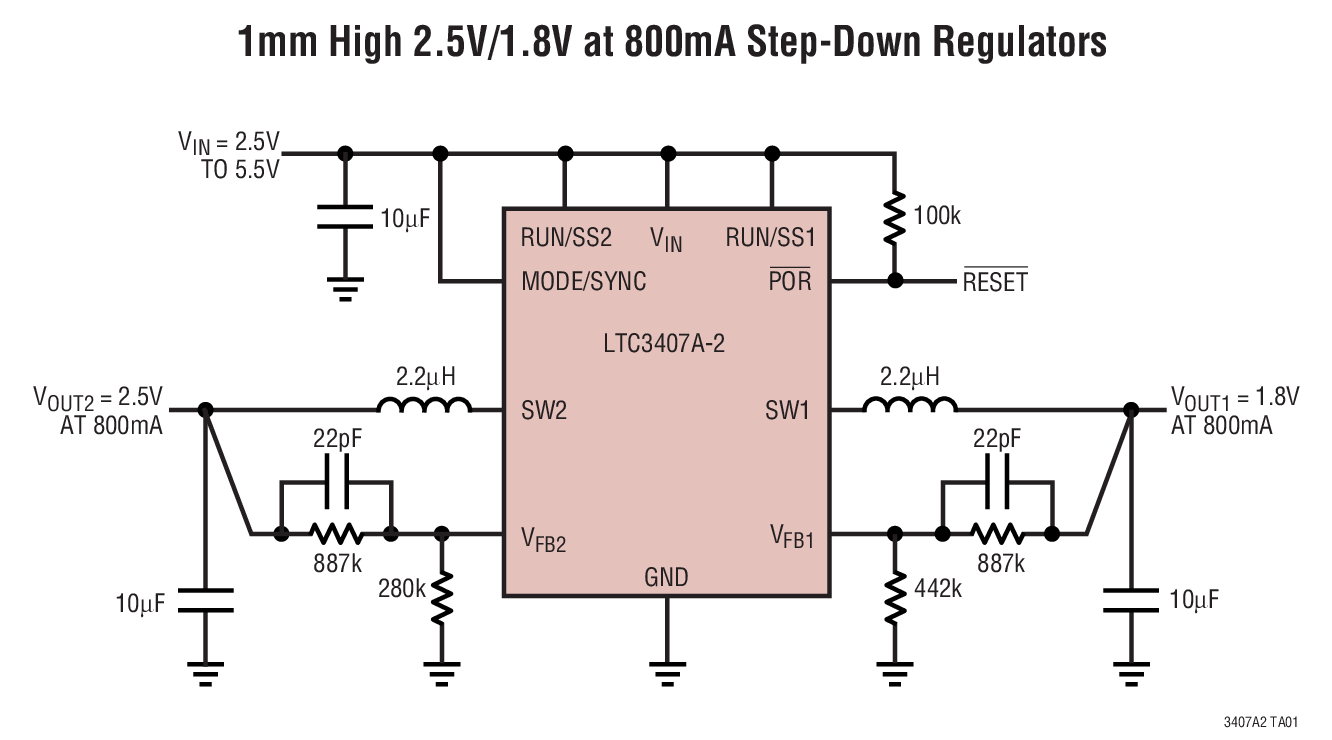

LTC3407A-2是一款双通道、恒定频率、同步降压型DC/DC转换器。该器件面向低功率应用，工作输入电压范围为2.5V至5.5V，并具有2.25MHz的恒定开关频率，因而允许采用小型、低成本的电容以及高度≤1mm的电感。每个输出电压可在0.6V至5V的范围内进行调节。内部同步0.35Ω、1A电源开关可提供高效率，无需使用外部肖特基二极管。
该器件提供了一个用户可选模式输入，使得用户能够在纹波噪声性能与低功率效率之间进行权衡。突发模式(Burst Mode®)操作可在轻负载条件下提供尽可能高的效率，而脉冲跳跃模式则能够在轻负载条件下实现尽可能低的纹波噪声。
为了进一步延长电池的使用寿命，P沟道MOSFET在压降条件下（100%占空比）连续导通，两个通道吸收的总静态电流仅为40µA。在关断模式下，该器件的电流消耗<1μA。
应用
- PDA/掌上型电脑
- 数码相机
- 蜂窝电话
- 无线和DSL调制解调器
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

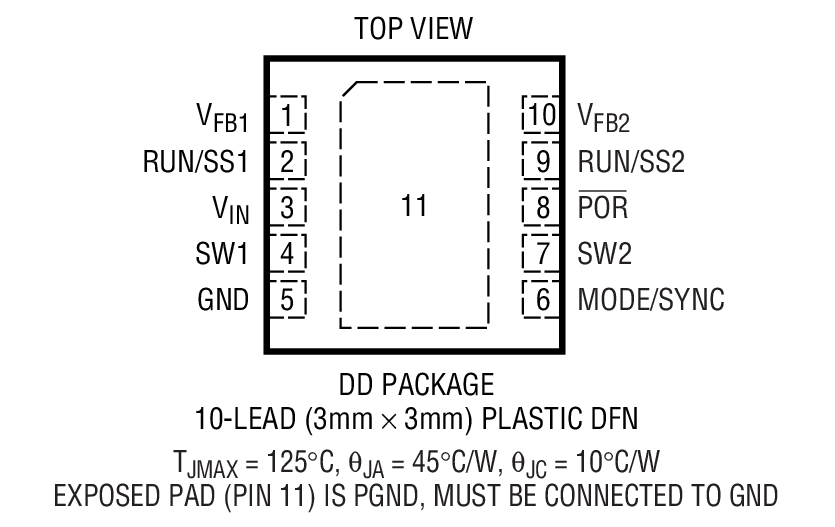

| LTC3407AEDD-2#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC3407AEDD-2#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||

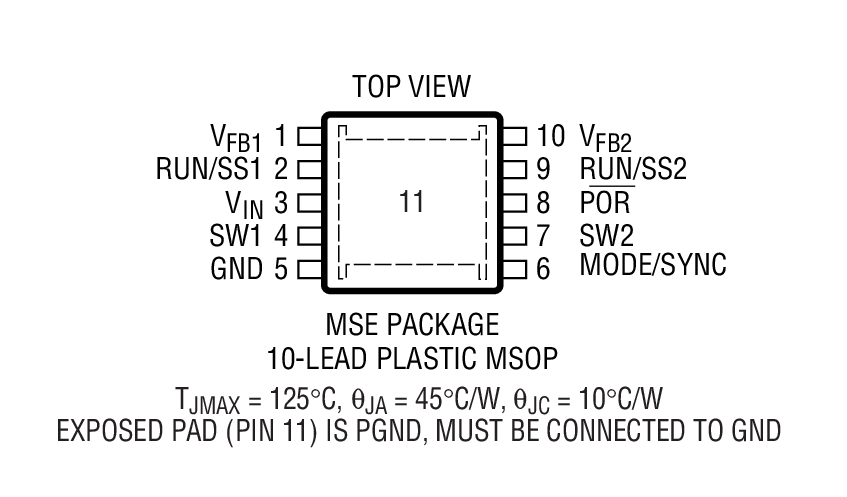

| LTC3407AEMSE-2#PBF | 10-Lead MSOP w/ EP | ||
| LTC3407AEMSE-2#TRPBF | 10-Lead MSOP w/ EP | ||
| LTC3407AIDD-2#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC3407AIDD-2#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC3407AIMSE-2#PBF | 10-Lead MSOP w/ EP | ||
| LTC3407AIMSE-2#TRPBF | 10-Lead MSOP w/ EP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
| LTC3407AEMSE-2#PBF | 量产 | |
| LTC3407AEMSE-2#TRPBF | 量产 | |
|
7月 12, 2022 - 22_0157 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM] |
||
| LTC3407AEMSE-2#PBF | 量产 | |
| LTC3407AEMSE-2#TRPBF | 量产 | |
|
6月 21, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices |
||
| LTC3407AEMSE-2#PBF | 量产 | |
| LTC3407AEMSE-2#TRPBF | 量产 | |
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC3407AEMSE-2#PBF | 量产 | |
| LTC3407AEMSE-2#TRPBF | 量产 | |
| LTC3407AIMSE-2#PBF | 量产 | |
| LTC3407AIMSE-2#TRPBF | 量产 | |
|
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2) |
||
| LTC3407AIMSE-2#PBF | 量产 | |
| LTC3407AIMSE-2#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC3407
- LTC3407-2
- LTC3407-3
- LTC3407-4
- LTC3407A
- LTC3407A-2
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
