LTC3371

推荐新设计使用

具看门狗和上电复位功能的 4 通道、8A 可配置降压型 DC/DC 转换器

数据手册 产品选型表
产品模型
12
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 8 x 1A 降压功率级可配置为 2、3 或 4 个输出通道
  • 8 种独特的输出配置 (每个通道为 1A 至 4A)
  • 用于每个 DC/DC 的独立 VIN 电源 (2.25V 至 5.5V)
  • 低的无负载电源电流总值：
    • 在停机模式中为 15μA (所有通道均关断)
    • 一个通道处于突发模式 (Burst Mode®) 操作状态时为 68μA
    • 每个附加通道为 18μA
  • 用于自主型排序的使能引脚门限
  • 1MHz 至 3MHz RT 可编程频率 (2MHz 默认值) 或 PLL 同步
  • 温度监视器可指示芯片温度
  • CT 编程的看门狗定时器
  • 独立的 RST 引脚指示降压处于调节状态
  • 38 引脚 5mm x 7mm QFN 封装和 TSSOP 封装
LTC3371
具看门狗和上电复位功能的 4 通道、8A 可配置降压型 DC/DC 转换器

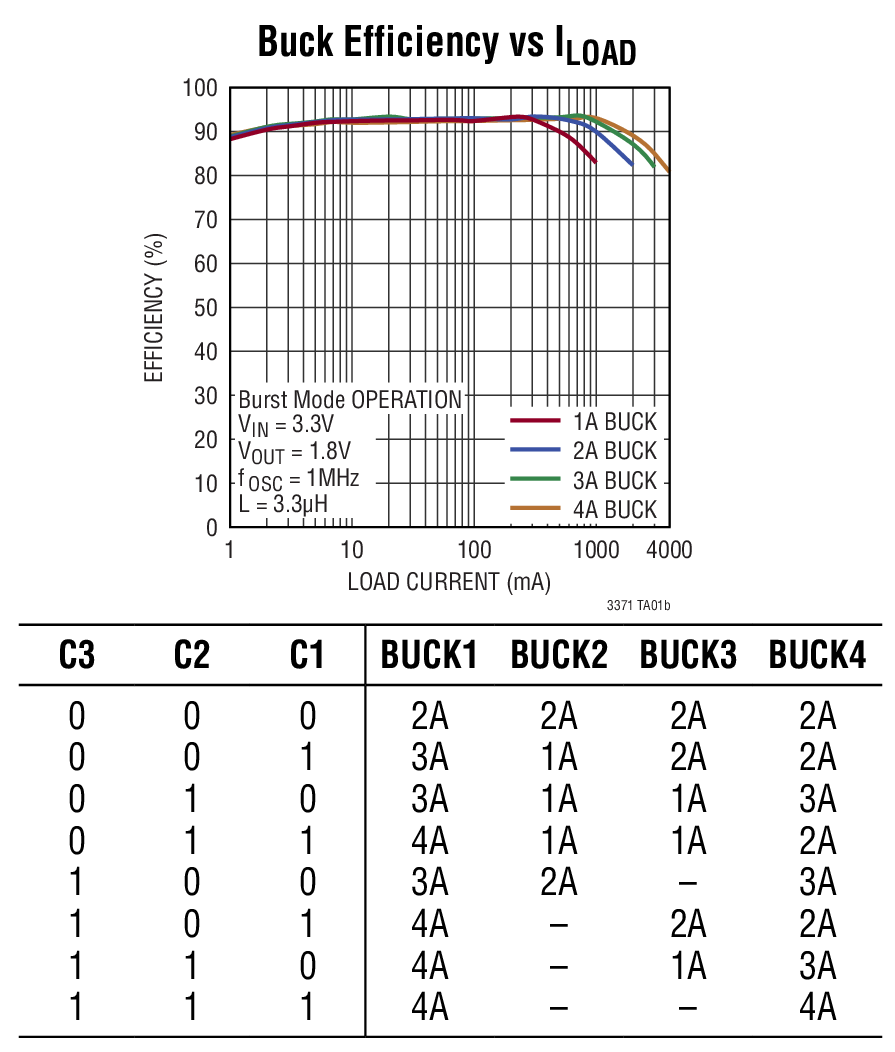

Buck Efficiency vs ILOAD Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
数字电源系统管理器 1
LTC2975
推荐新设计使用 具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3371
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC2182A

LTC3371EFE Demo Board | 4-Ch 8A Configurable Bucks with Watchdog/Power-On Reset, 2.25V ≤ VIN ≤ 5.5V, VOUT1-4 = 1.2V, 1.8V, 2.5V, 3.3V@2A Each

立即购买 更多内容

产品详情

Demonstration circuit 2182A is a 4-output power supply with a watchdog timer and power-on reset featuring the LTC3371. The LTC3371 has four synchronous current mode buck regulators which can be configured to share eight individual 1A power stages to create one of eight combinations of 1A, 2A, 3A and 4A regulators. The DC2182A is set up as four 2A buck regulators but can be modified to one of the other seven configurations. Its input voltage range is 2.25V to 5.5V.

DC2182A
LTC3371EFE Demo Board | 4-Ch 8A Configurable Bucks with Watchdog/Power-On Reset, 2.25V ≤ VIN ≤ 5.5V, VOUT1-4 = 1.2V, 1.8V, 2.5V, 3.3V@2A Each

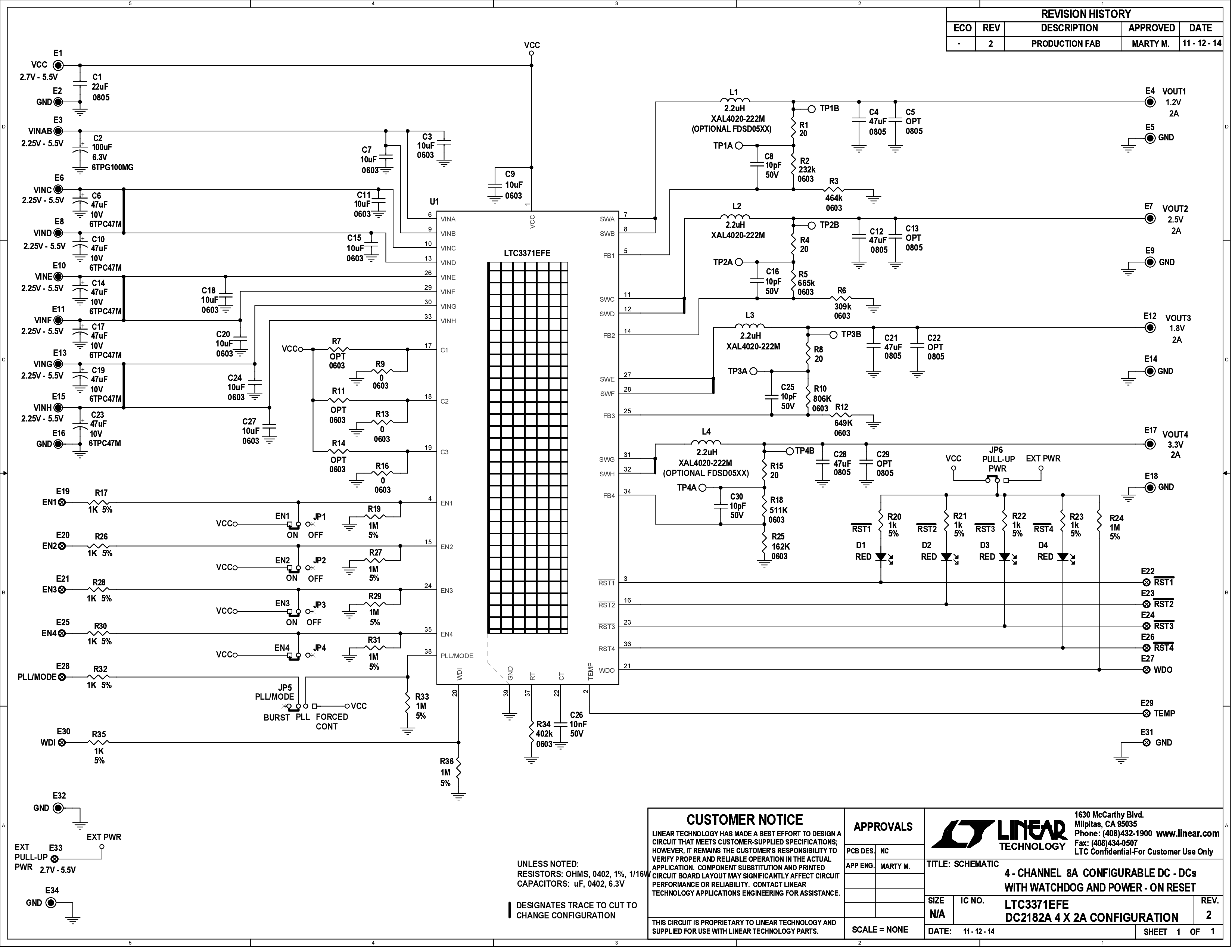

DC2182A - Schematic
