LTC2846
量产具终端的 3.3V 软件可选多协议收发器
- 产品模型
- 4
Viewing:
产品详情
- 软件可选收发器支持： RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21
- 采用单 3.3V 电源工作
- 符合经德国莱茵 TUV 集团北美股份有限公司认证的 NET1、NET2 和 TBR2 标准，报告编号：TBR2/050101/02，TBR2/051501/02
- 用于 3.3V 至 5V 转换的 1.2MHz 升压型开关稳压器
- 片内电缆终端
- 和 LTC2844 或 LTC2845 构成完整的 DTE 或 DCE 端口
- 小占板面积

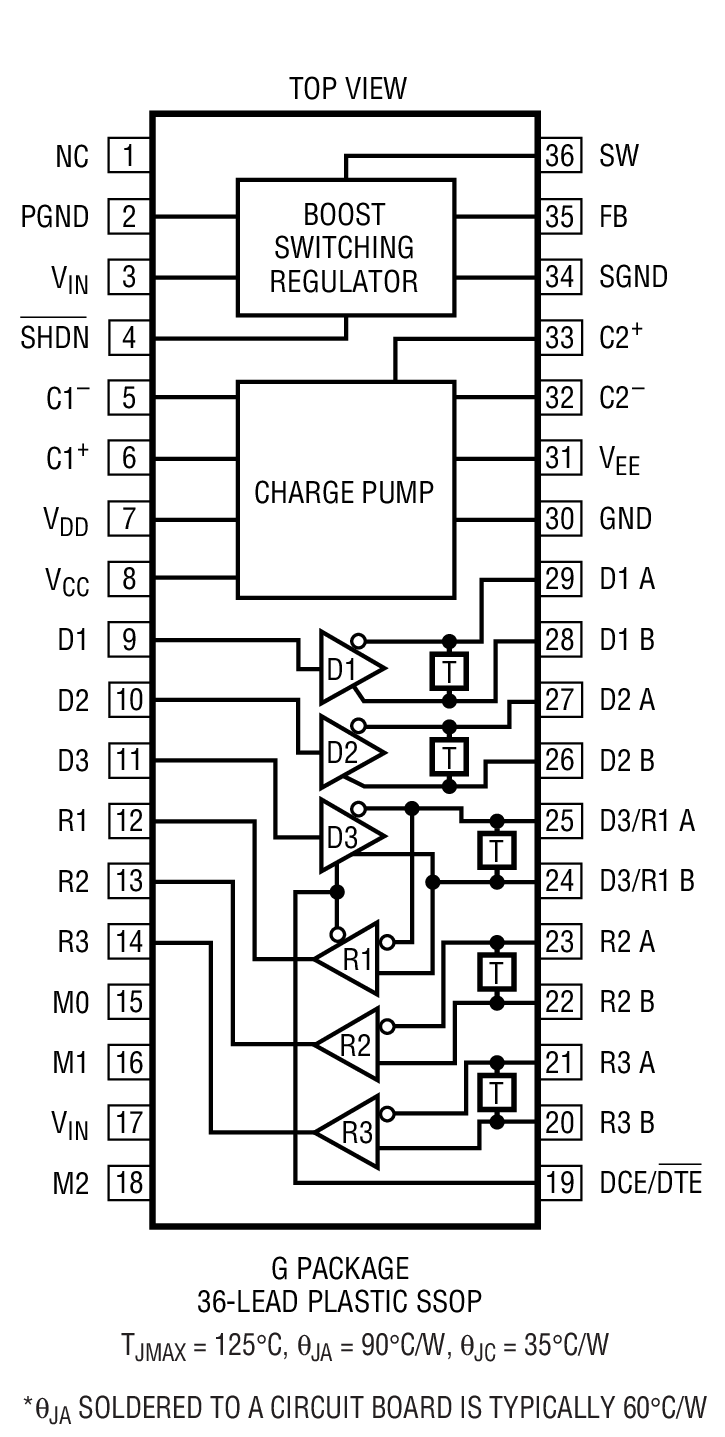

- 采用 36 引脚 SSOP (0.209” 宽) 封装
LTC®2846 是一款具片内电缆终端的 3 驱动器 / 3 接收器多协议收发器。当与LTC2844 或 LTC2845 相组合时，该芯片组形成了一个完整的软件可选数据终端设备 (DTE) 或数据通信设备 (DCE) 接口端口，可支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 和 X.21 协议。LTC2846 内置了所有必要的电缆终端。LTC2846 具有一个接受 3.3V 输入和开关频率为 1.2MHz 的升压型稳压器，因而允许使用纤巧的低成本电容器和高度 ≤ 2mm 的电感器。
5V 输出驱动一个内部充电泵，仅需 5 个节省空间的表面贴装式电容器。LTC2846 采用 36 引脚 SSOP 表面贴装型封装。
应用
- 数据网络
- 信道服务单元 (CSU) 和数据服务单元 (DSU)
- 数据路由器
参考资料
数据手册 1
可靠性数据 3
用户手册 2
视频 2
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2846CG#PBF | 36-Lead SSOP | ||
| LTC2846CG#TRPBF | 36-Lead SSOP | ||
| LTC2846IG#PBF | 36-Lead SSOP | ||
| LTC2846IG#TRPBF | 36-Lead SSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 18, 2019 - 19_0266 Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC |
||
| LTC2846CG#PBF | 量产 | |
| LTC2846CG#TRPBF | 量产 | |
| LTC2846IG#PBF | 量产 | |
| LTC2846IG#TRPBF | 量产 | |
这是最新版本的数据手册

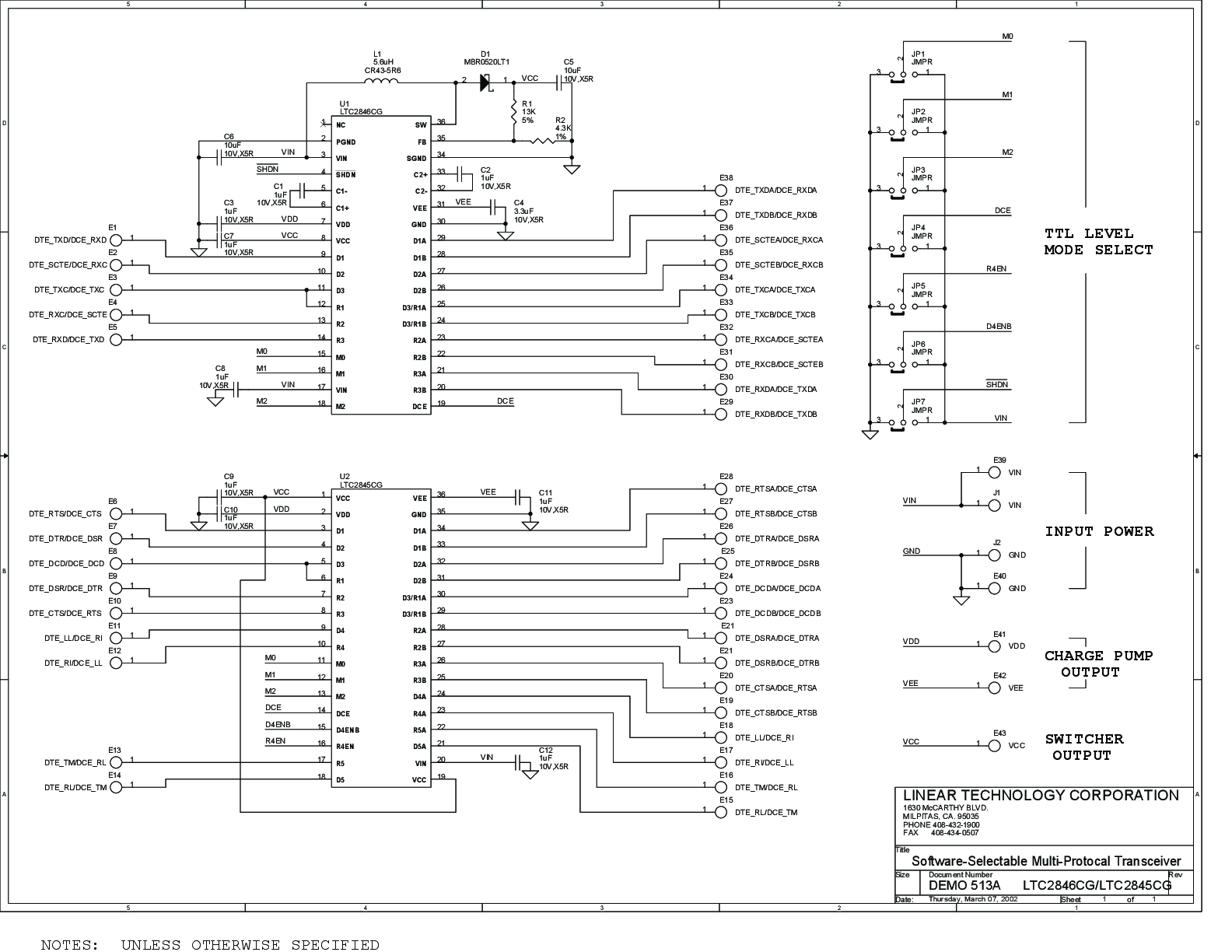

评估套件
