LTC1704

量产

550kHz 同步开关稳压控制器和线性稳压控制器

数据手册 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 双稳压输出：一个开关稳压器和一个线性稳压器
  • 卓越的 DC 准确度： ±1.5% (对于开关电源) 和 ±2% (对于线性稳压器)
  • 外部 N 沟道MOSFET 架构
  • 无需外部电流检测电阻器
  • 在轻负载时执行突发模式 (Burst Mode®) 操作 (LTC1704)
  • 在轻负载时执行连续开关操作 (LTC1704B)
  • 具可编程电流限制的线性稳压器
  • 具可编程启动延迟的线性稳压器
  • 低停机电流：< 150μA
  • 在宽负载电流范围内实现了高效率
  • PGOOD 标记负责监视两个输出
  • 小外形 16 引脚窄体 SSOP 封装
           
LTC1704
550kHz 同步开关稳压控制器和线性稳压控制器

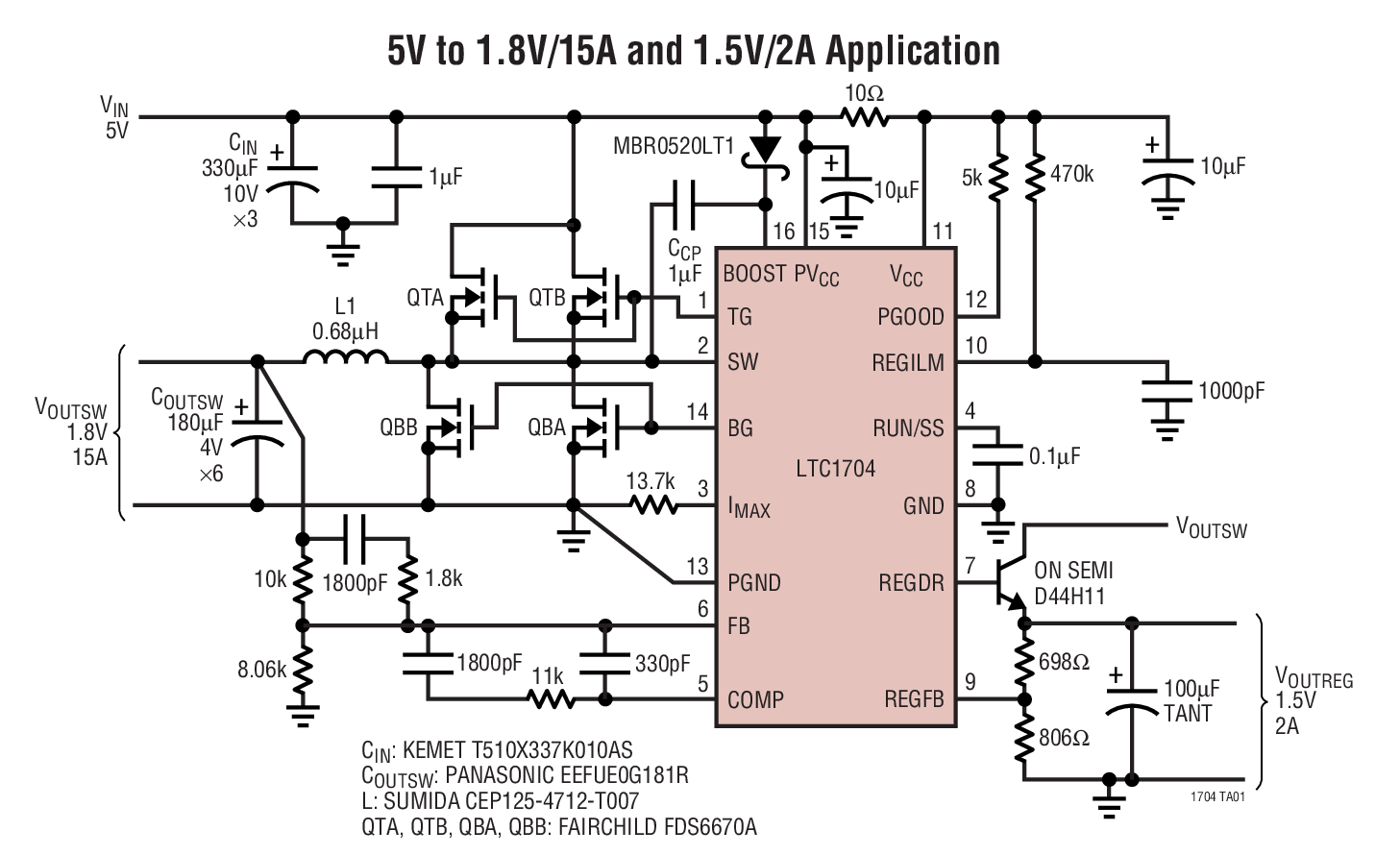

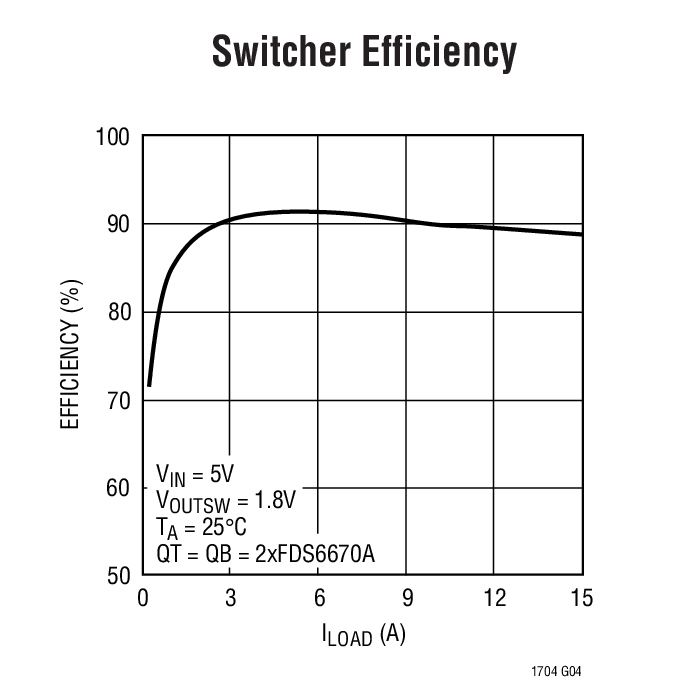

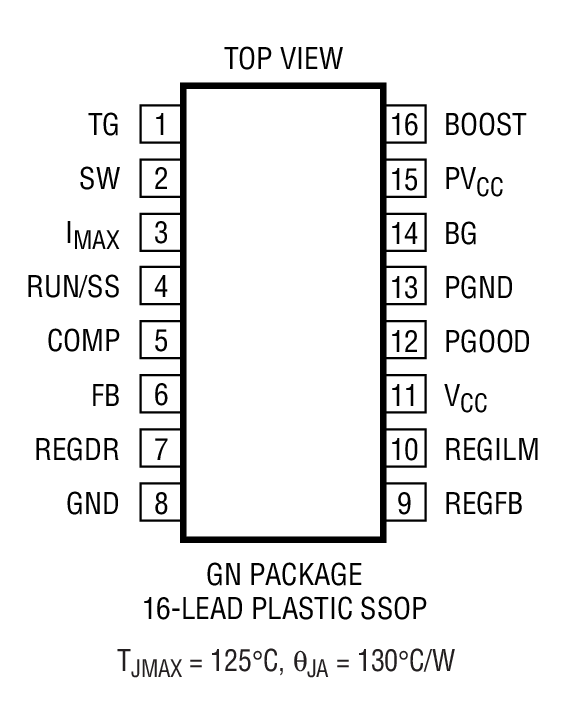

5V to 1.8V/15A and 1.5V/2A Application Switcher Efficiency Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
数字电源系统管理器 1
LTC2974
推荐新设计使用 具有精确输出电流的4通道PMBus电源系统管理器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC357A-A

LTC1704EGN | 550kHz Synchronous Buck, Burst Mode With Linear Regulator

立即购买 更多内容

产品详情

DC357A-A: Demo Board for the LTC1704 550kHz Synchronous Switching Regulator Controller Plus Linear Regulator Controller.





eval board
schematic 2
DC357A-B

LTC1704BEGN | 550kHz Synchronous Buck With Linear Regulator

立即购买 更多内容

产品详情

DC357A-B: Demo Board for the LTC1704 550kHz Synchronous Switching Regulator Controller Plus Linear Regulator Controller.



DC357A-A
LTC1704EGN | 550kHz Synchronous Buck, Burst Mode With Linear Regulator

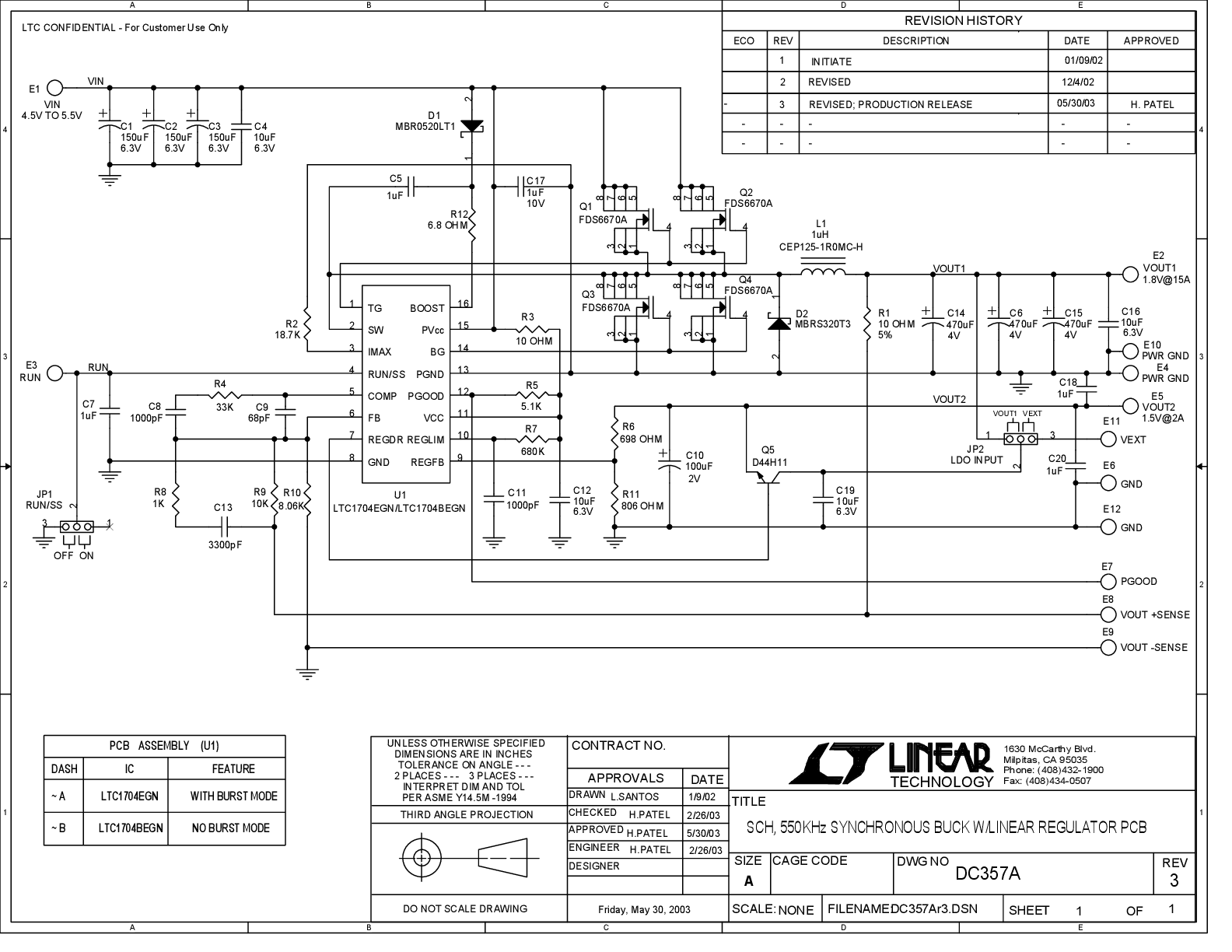

DC357A-A - Schematic
DC357A-B
LTC1704BEGN | 550kHz Synchronous Buck With Linear Regulator
DC357A-A - Schematic
