LTC1484

量产

具接收器故障保险功能的低功率 RS485 收发器

数据手册产品选型表

产品模型: 8

Viewing:

产品详情

至 ±15kV ESD (人体模型)、IEC1000-4-2 Level 4 (±8kV) 接触和 Level 3 (±8kV) 空气放电规格值，无损坏或闭锁现象的发生
对于浮动、短路或终接输入 (无信号接入) 可提供有保证的高接收器输出状态
驱动低成本的住宅电话线
低功率：I_CC = 700μA 最大值 (驱动器被停用)
I_CC = 900μA 最大值 (驱动器被启用，无负载)
在停机模式中的最大静态电流为 20μA
单 5V 电源
–7V 至 12V 的共模范围允许数据线上的器件之间存在 ±7V 的地电位差
上电 / 断电无毛刺干扰驱动器输出
可在总线上连接多达 32 个收发器
引脚与 LTC485 相兼容

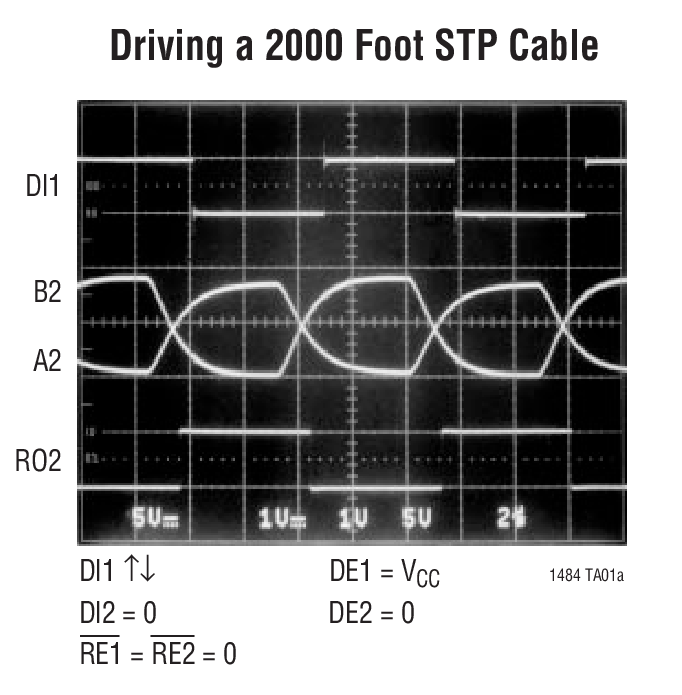

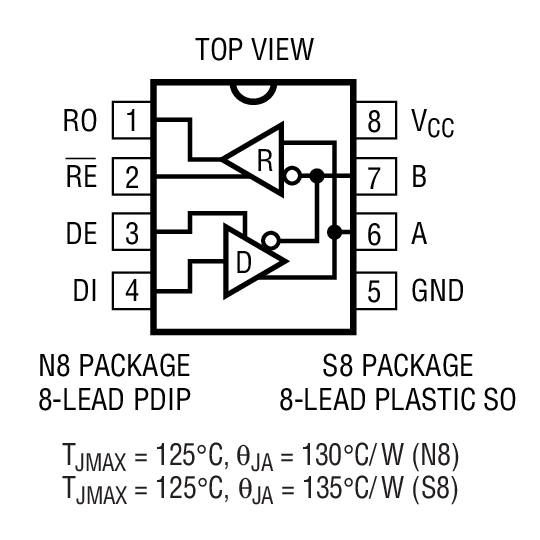

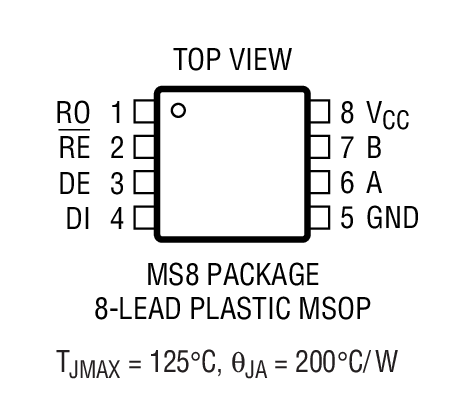

采用 8 引脚 MSOP 封装、PDIP 封装和 SO 封装

      

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC1484CMS8#PBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1484CMS8#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1484CN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1484CS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1484CS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1484IN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1484IS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1484IS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package
		PCN22_0244_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1484CMS8#PBF	量产
LTC1484CMS8#TRPBF	量产
4月 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
		PCN22_0050_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1484CMS8#PBF	量产
LTC1484CMS8#TRPBF	量产
2月 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0128_Form Material_Report
LTC1484CMS8#PBF	量产
LTC1484CMS8#TRPBF	量产
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package
		PCN24_0234_Form Material_Report Marking Comparison
LTC1484CN8#PBF	量产
LTC1484IN8#PBF	量产
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package
		PCN22_0241_Form Material_Report Qualification Results Summary
LTC1484CN8#PBF	量产
LTC1484IN8#PBF	量产
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
		PCN22_0172_Form Material_Report Delta Qualification Matrix
LTC1484CN8#PBF	量产
LTC1484IN8#PBF	量产
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
		PCN24_0246_Form Material_Report Marking Comparison Delta Qualification Matrix
LTC1484CS8#PBF	量产
LTC1484CS8#TRPBF	量产
10月 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
		PCN22_0255_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1484CS8#PBF	量产
LTC1484CS8#TRPBF	量产
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
		PCN21_0026_Form Material_Report Delta Qualification Matrix
LTC1484CS8#PBF	量产
LTC1484CS8#TRPBF	量产
LTC1484IS8#PBF	量产
LTC1484IS8#TRPBF	量产
12月 14, 2023 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
		PCN22_0255_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1484IS8#PBF	量产
LTC1484IS8#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
隔离式 RS-485 接口 1
LTM2881	量产	完整的隔离型 RS485 / RS422 μModule 收发器和电源

评估套件

标准RS-485半双工评估板EVAL-RS485HDEBZ

立即购买更多内容

产品详情

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。
