LTC1151
量产双通道 ±15V 零漂移运算放大器
- 产品模型
- 3
产品详情
- 最大失调电压漂移：0.05μV/ºC
- 高电压工作：±18V
- 无需外部组件
- 最大失调电压：5μV

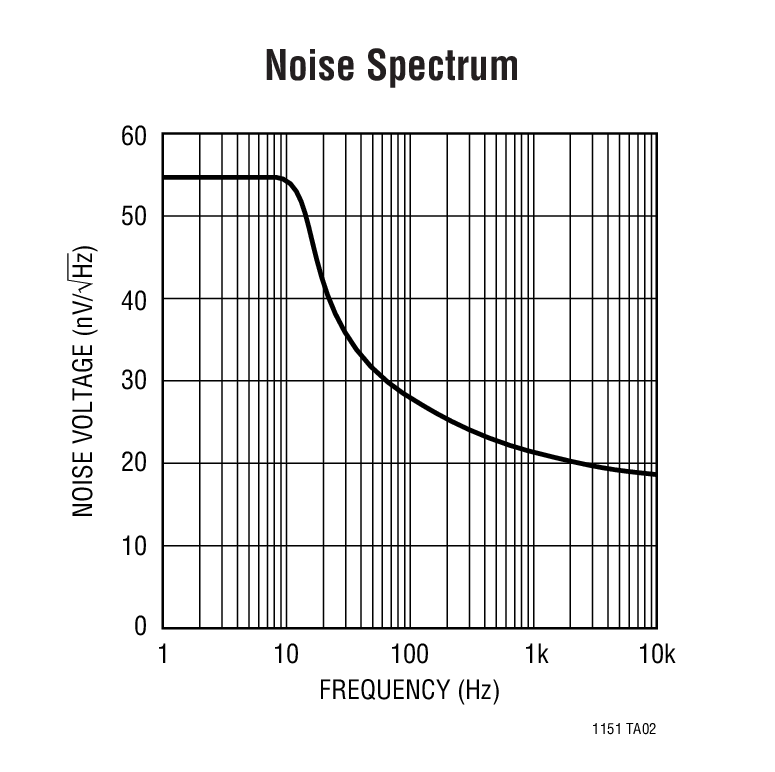

- 低噪声：1.5μVP-P (0.1Hz 至 10Hz)
- 最小电压增益：125dB
- 最小 CMRR：106dB
- 最小 PSRR：110dB
- 低电源电流：每个放大器 0.9mA
- 单电源工作：4.75V 至 36V
- 输入共模范围包括地电位
- 典型过载恢复时间：20ms

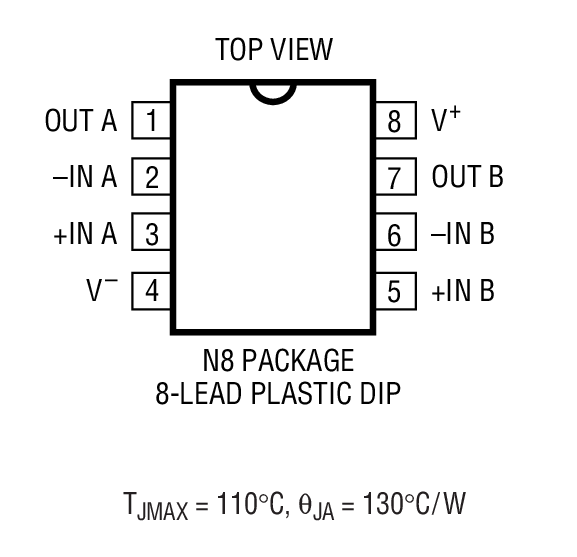

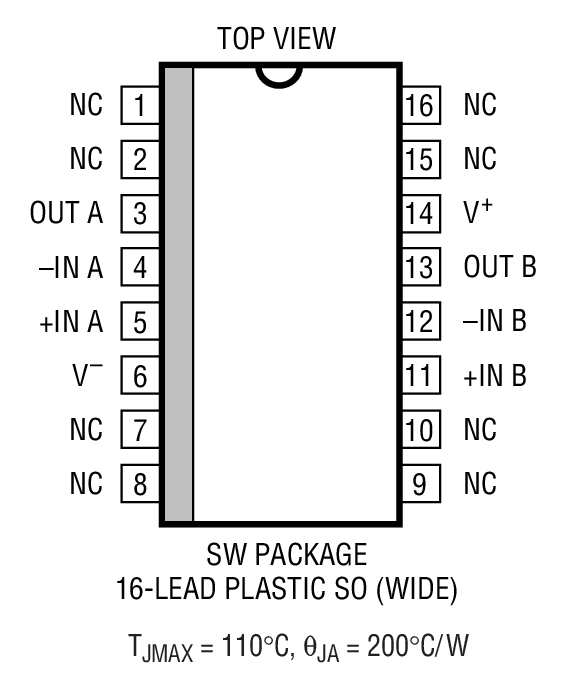

- 采用 8 引脚 N8 封装和 16 引脚 SW 封装
LTC®1151 是一款高电压、高性能双通道零漂移运算放大器。其他斩波器放大器需要在外部为每个放大器采用两个采样及保持电容器，而该器件则实现了这些电容器的片内集成。另外，LTC1151 还运用了专有的高电压 CMOS 结构，从而允许在高达 36V 的总电源电压条件下工作。
LTC1151 具有 0.5μV 的典型失调电压、0.01μV/ºC 的漂移、1.5μVP-P (0.1Hz 至 10Hz) 的输入噪声电压、和 140dB 的典型电压增益。该器件拥有 3V/μs 的转换速率和一个 2.5MHz 的增益-带宽乘积以及每个放大器 0.9mA 的电源电流。从正饱和及负饱和的过载恢复时间分别为 3ms 和 20ms。
LTC1151 采用标准的 8 引脚塑料 DIP 封装和 16 引脚宽体 SO 封装。LTC1151 与业界标准的双通道运放引脚兼容，并采用标准 ±15V 电源运行，因而使其能插入大多数标准的双极型运放插座，同时提供显著的 DC 性能改善。
Applications
- 应变仪放大器
- 仪表放大器
- 电子秤
- 医疗仪表

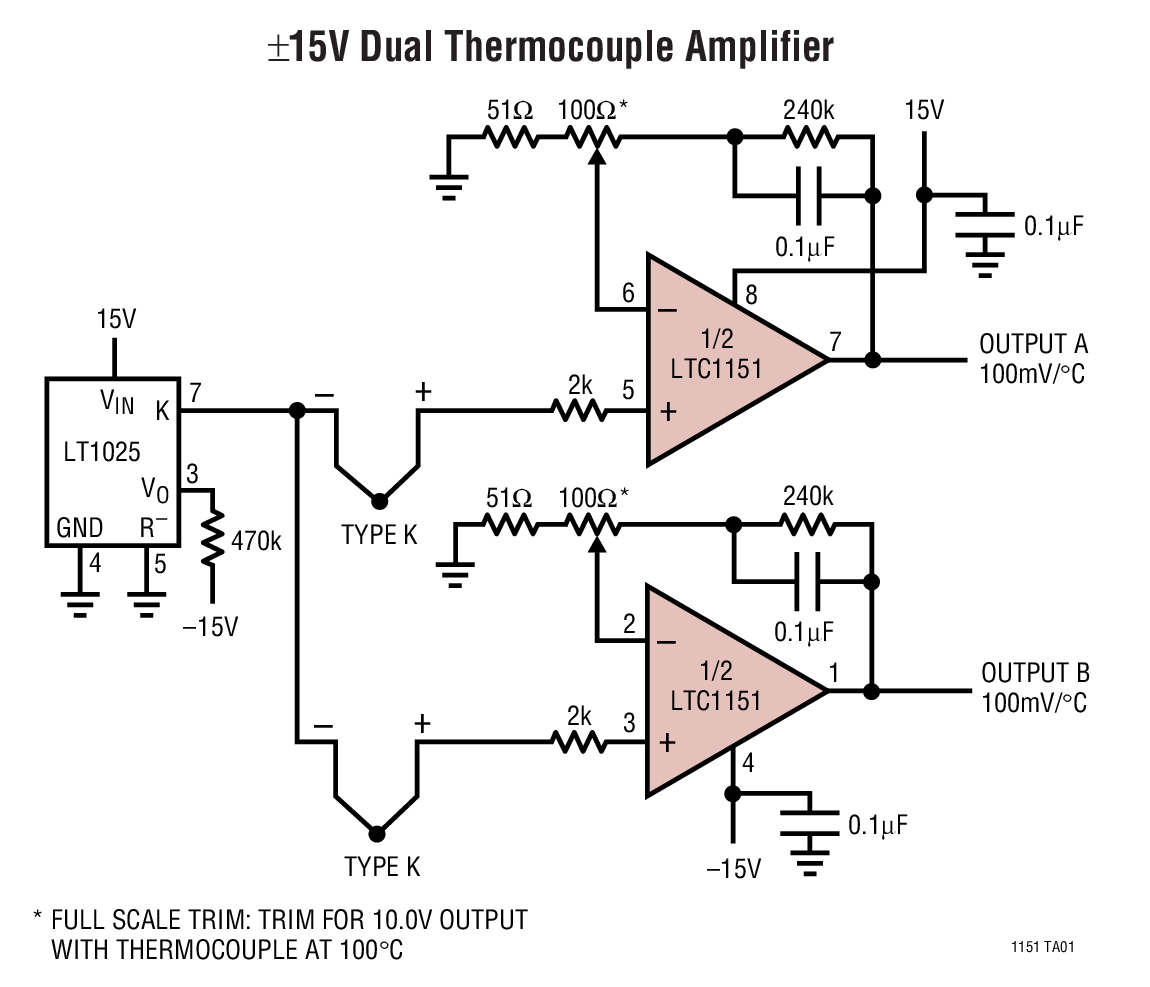

- 热电偶放大器
- 高分辨率数据采集
参考资料
电子书 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1151CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1151CSW#PBF | 16-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1151CSW#TRPBF | 16-Lead SOIC (Wide 0.3 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LTC1151CN8#PBF | 量产 | |
|
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1151CN8#PBF | 量产 | |
|
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1151CN8#PBF | 量产 | |
|
8月 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
| LTC1151CSW#PBF | 量产 | |
| LTC1151CSW#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC1151
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
