LTC1052
量产零漂移运算放大器
- 产品模型
- 4
产品详情
- 保证的最大失调：5μV
- 保证的最大失调漂移：0.05μV/°C
- 典型失调漂移：0.01μV/°C
- 卓越的长期稳定性：100nV/√月
- 保证的最大输入偏置电流：30pA
- 在整个工作温度范围内：
- 保证的最小增益：120dB
- 保证的最小 CMRR：120dB
- 保证的最小 PSRR：120dB
- 单电源操作：4.75V 至 16V (输入电压范围扩展至地电位)
- 外部电容器可回接至 V–，并不会造成噪声性能下降
LTC®1052 和 LTC7652 是低噪声零漂移运放，采用凌力尔特 (现隶属 ADI) 的增强型 LTCMOS™ 硅栅工艺制造。斩波器稳定不断地校正失调电压误差。初始失调以及由于时间推移、温度和共模电压波动引起的失调变化均得到校正。这与微微安级输入电流相结合，使这两款放大器拥有了无可比拟的性能。

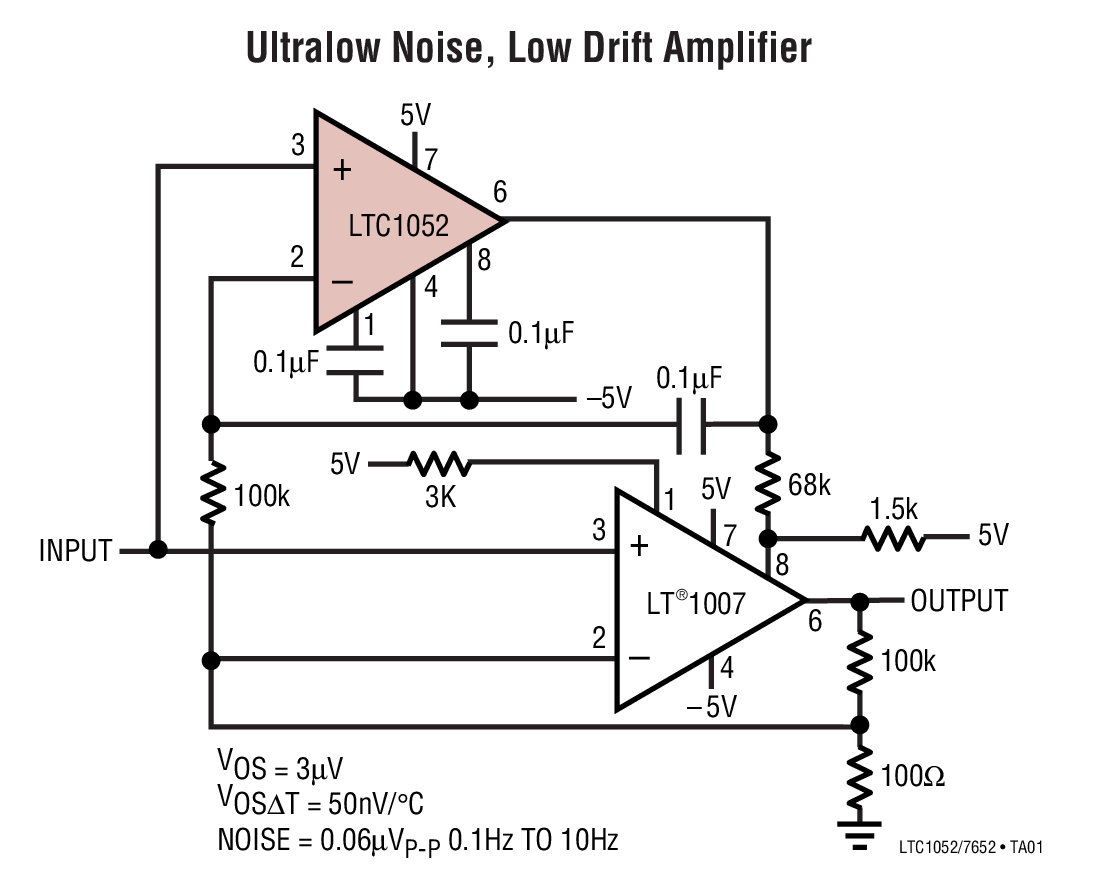

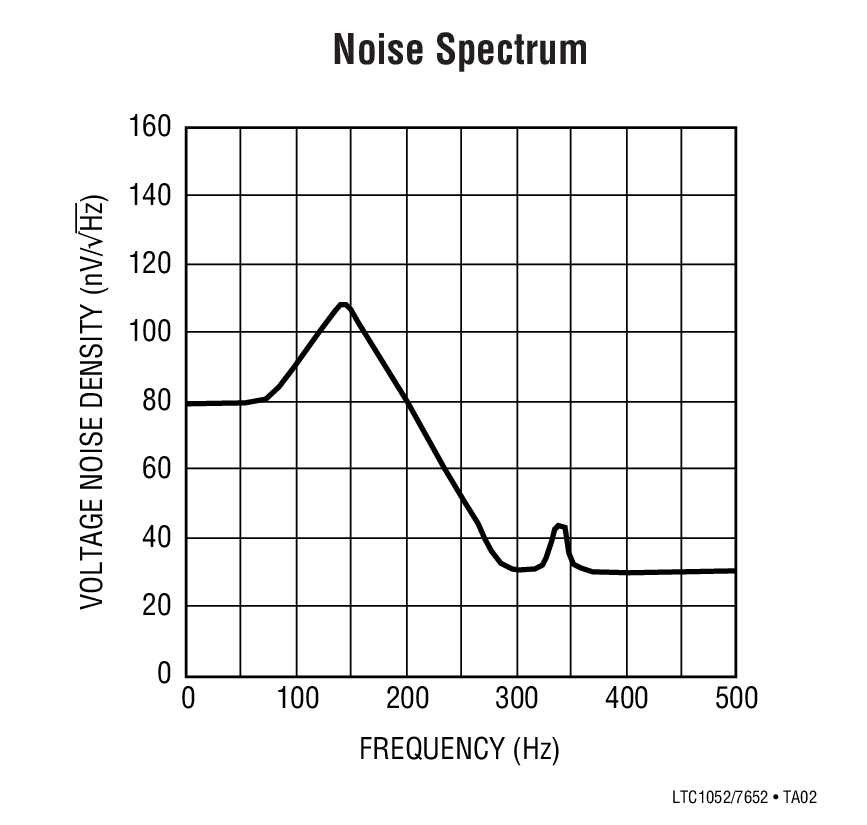

另外，还利用斩波方法改善了低频 (1/f) 噪声。内部斩波未采用以 3dB/倍频程的速率持续增加的做法，其使噪声在低频条件下有所降低。
斩波器电路是整体内置在器件之中，并且对用户是完全透明的。只需采用两个外部电容器，以交替地对失调校正电压和经过放大的输入信号进行采样和保持。在 14 引脚和 16 引脚器件版本上把控制电路引出，以使 LTC1052 的采样与一个外部频率源相同步。
应用
- 热电偶放大器
- 应变仪放大器
- 低电平信号处理
- 医疗仪表
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 10
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

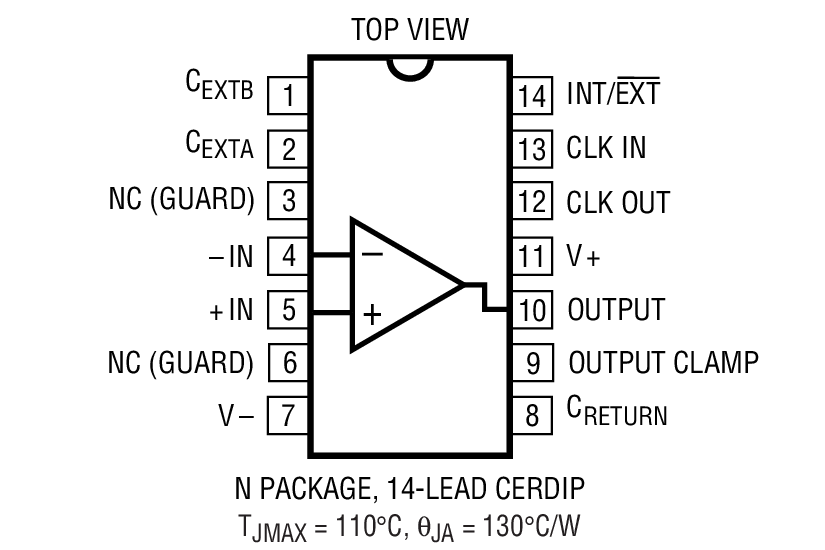

| LTC1052CN#PBF | 14-Lead PDIP (Narrow 0.3 Inch) | ||

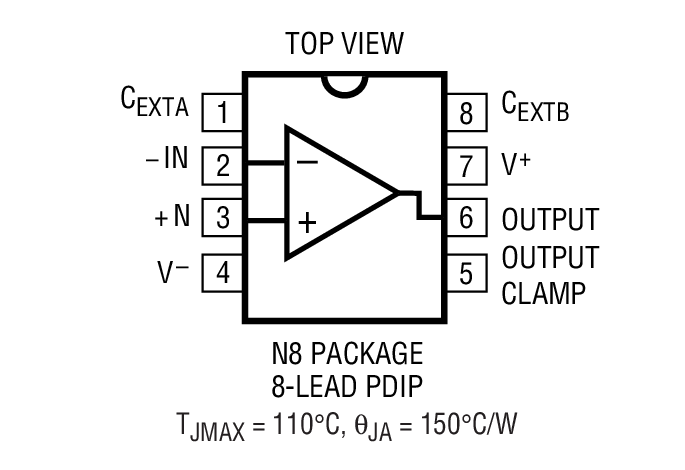

| LTC1052CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||

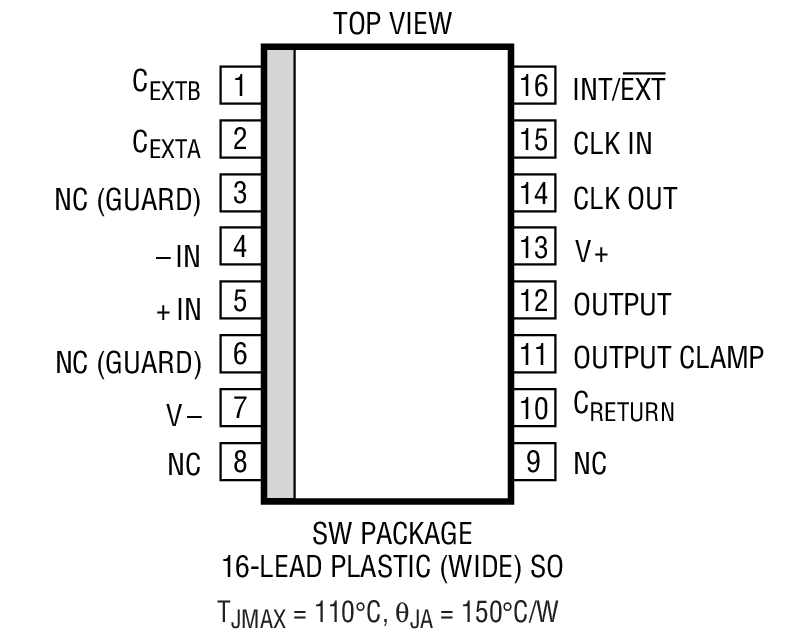

| LTC1052CSW#PBF | 16-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1052CSW#TRPBF | 16-Lead SOIC (Wide 0.3 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1052CN#PBF | 量产 | |
| LTC1052CN8#PBF | 量产 | |
|
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1052CN#PBF | 量产 | |
| LTC1052CN8#PBF | 量产 | |
|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LTC1052CN8#PBF | 量产 | |
|
8月 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
| LTC1052CSW#PBF | 量产 | |
| LTC1052CSW#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 2
- LTC1052 - Operational Amplifiers (Op Amps), LT1010 - Operational Amplifiers (Op Amps)
- LT1010 - Operational Amplifiers (Op Amps), LTC1052 - Operational Amplifiers (Op Amps)
LTspice中提供以下器件型号：
- LTC1052
- LTC1052CS
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件
DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板
