LT8711

推荐新设计使用

具 42V 输入能力的微功率同步多拓扑控制器

数据手册 (Rev. A) 产品选型表

产品模型: 8

Viewing:

产品详情

可容易地配置为同步降压、升压、SEPIC、ZETA 或异步降压-升压转换器
宽输入范围：4.5V 至 42V (V_IN 能工作至 0V，当 EXTV_CC > 4.5V)
自动低噪声突发模式 (Burst Mode^®) 操作
在突发模式操作中具有低 I_Q (工作时为 15μA)
针对高阻抗电源的输入电压调节
在压差状态 (降压模式) 中提供 100% 占空比
2A 栅极驱动器 (BG 和 TG)
利用一个电容器实现可调的软启动
频率可设置范围：100kHz 至 750kHz
可同步至外部时钟
采用 20 引脚 TSSOP 封装和 20 引脚 3mm x 4mm QFN 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT8711EFE#PBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8711EFE#TRPBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8711EUDC#PBF	20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8711EUDC#TRPBF	20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8711IFE#PBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8711IFE#TRPBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8711IUDC#PBF	20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8711IUDC#TRPBF	20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LT8711EFE#PBF	量产
LT8711EFE#TRPBF	量产
LT8711IFE#PBF	量产
LT8711IFE#TRPBF	量产
4月 11, 2019 - 19_0067 Notification of Wafer Fab Location Change for 0.35 BCD Process
		PCN19_0067_Form Material_Report Delta Qualification Matrix Qualification Results Summary Detailed Parts List Other
LT8711EFE#PBF	量产
LT8711EFE#TRPBF	量产
LT8711EUDC#PBF	量产
LT8711EUDC#TRPBF	量产
LT8711IFE#PBF	量产
LT8711IFE#TRPBF	量产
LT8711IUDC#PBF	量产
LT8711IUDC#TRPBF	量产

这是最新版本的数据手册

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT8711

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LT8711微功耗同步SEPIC转换器

立即购买更多内容

产品详情

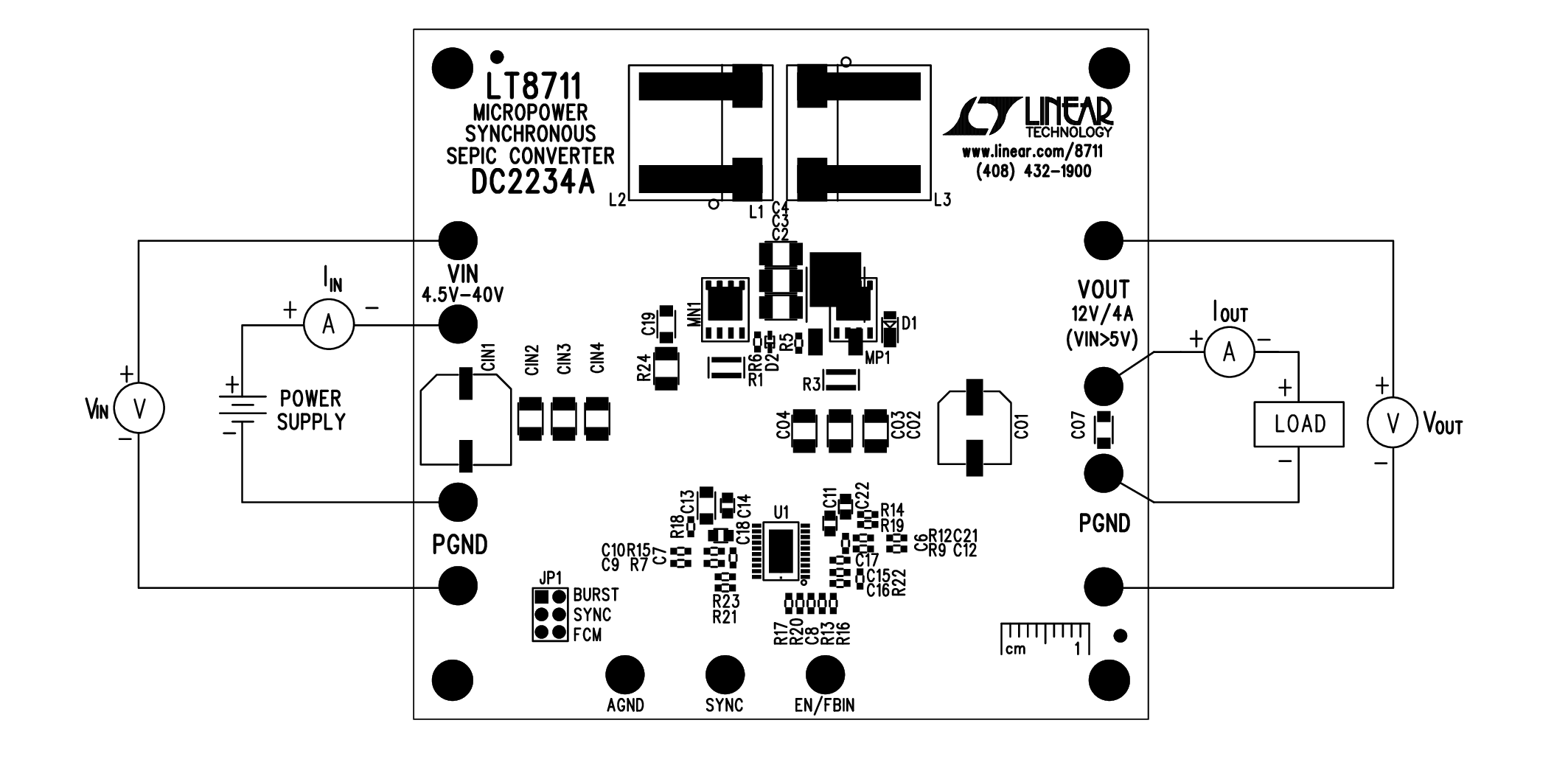

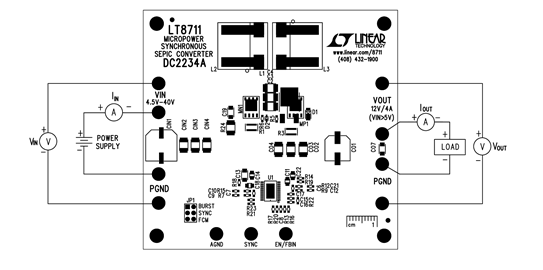

演示电路2234A是一款采用LT8711多拓扑开关控制器的同步SEPIC转换器。LT8711是一款具有双输入LDO的电流模式PWM DC/DC控制器，可优化栅极驱动器效率。在低噪声Burst Mode^®（突发工作模式）下，超低15μA静态电流可在非常轻的负载下实现高效率，并有助于在待机模式下延长电池供电应用的运行时间。可通过振荡器电阻器或外部时钟在100kHz至750kHz的范围内对LT8711开关频率进行编程。
