LT8648SP

推荐用于新设计

具有背部裸露封装的42V、15A同步降压型Silent Switcher 2

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

产品详情

  • Silent Switcher®2架构
    • 在任何PCB上具有超低EMI辐射
    • 可消除PCB布局敏感性
    • 内部旁路电容可降低辐射EMI
    • 可选的扩频调制
  • 高频下实现高效率
    • 高达95.5%效率(1MHz,12IN至5VOUT时)
    • 高达93%效率(2MHz,12VIN至5VOUT时)
  • 宽输入电压范围:3V至42V
  • 输出电流:15A
  • 低静态电流突发模式®工作
    • 100μA IQ(调节12VIN 至 5VOUT
    • 输出纹波 < 10mVP-P
  • 外部补偿:快速瞬态响应和均流
  • 最短快速导通时间:25ns
  • 所有条件下均具有低压差:35mV (1A)
  • 强制连续模式
  • 可调及可同步频率范围:200kHz至2.2MHz
  • 输出软启动和电源良好
  • 安全承受高反向电流
  • 36引脚7mm × 4mm LQFN封装(LT8648S)和背面裸露封装(LT8648SP)
  • 通过AEC-Q100汽车应用认证
LT8648SP
具有背部裸露封装的42V、15A同步降压型Silent Switcher 2
提问

参考资料

了解更多

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice


LTspice中提供以下器件型号:

  • LT8648S

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具:

  • LT8648S
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。


评估套件

eval board
DC2841A

LT8648S演示版 | 42V、15A 同步降压型 Silent Switcher 2

产品详情

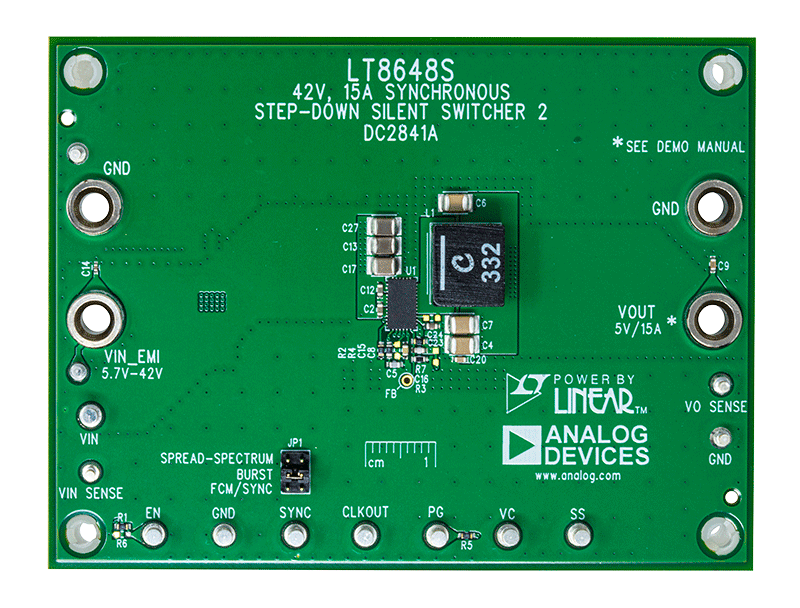

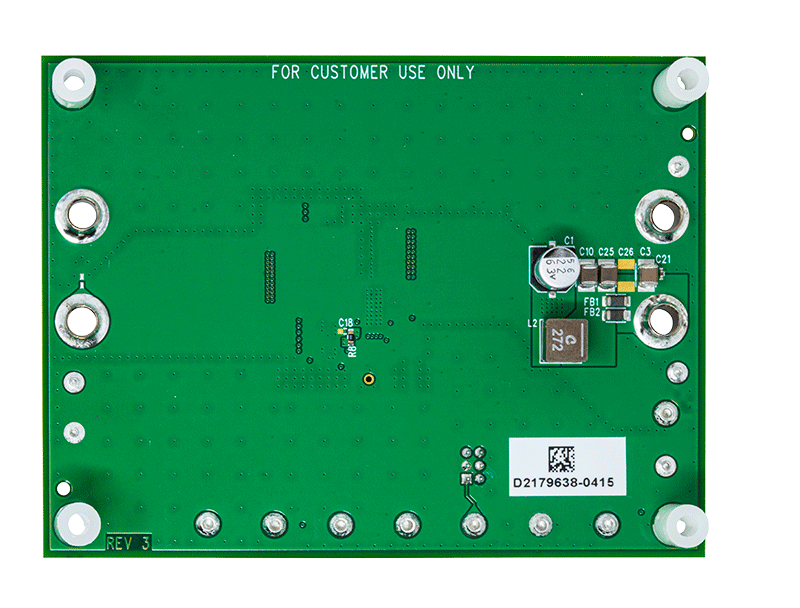

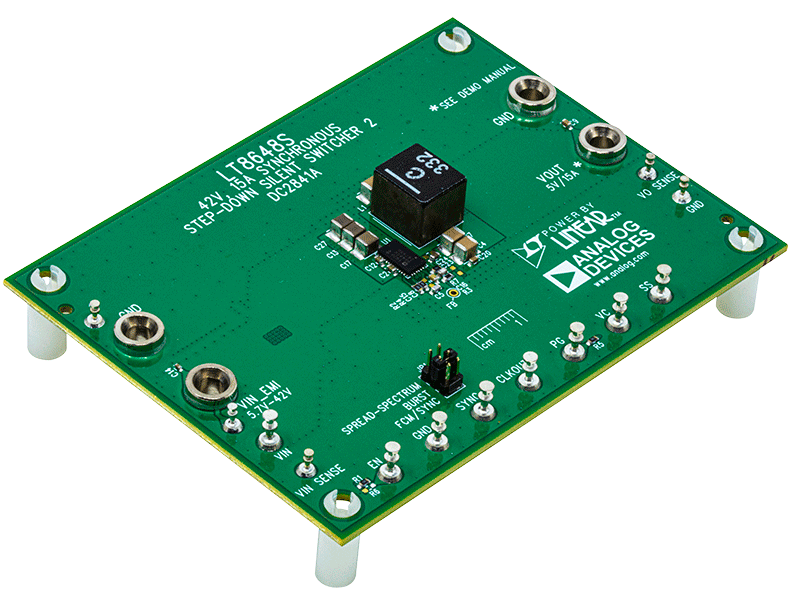

演示电路2841A是一款42 V、15A同步降压Silent Switcher 2,配备采用LT8648S的展频。该演示板设计提供5V输出和5.7V至42V的输入。宽输入范围支持各种输入源,如汽车电池和工业电源。LT8648S是一款紧凑型、超低辐射、高效率和高速同步单芯片降压型开关稳压器。集成旁路电容可优化所有快速电流环路,并通过降低布局敏感度更轻松地将EMI辐射降至低点。可选的展频模式进一步改善了EMI性能,使其成为噪声敏感型应用的理想选择。

峰值电流模式控制的最短接通时间短至25ns,即使在高频下也能实现高降压转换。可通过振荡器电阻器或外部时钟在200 kHz至2.2MHz的范围内对LT8648S开关频率进行编程。演示电路2841A的默认频率为400kHz。

演示板DC2841A上的SYNC/MODE引脚默认处于接地状态(JP1处于BURST位置),以实现低纹波Burst Mode®运行。可以通过JP1和SYNC端子(表1)将其配置为不同的工作模式。

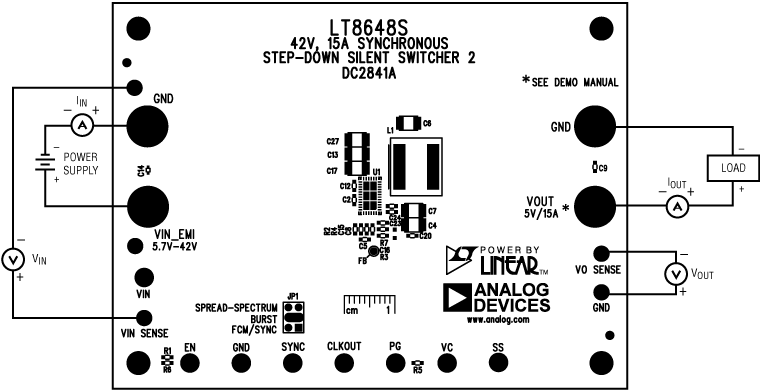

图1显示了在没有扩频的强制连续模式下,12V输入和24V输入时电路效率。为了获得准确的效率测量值,请测量VIN SENSE端子上的输入电压,并测量VO SENSE端子上的输出电压。

图2显示了在不同负载条件下DC2841A演示板上LT8648S的温度上升情况。LT8648S组装在7mm × 4mm LQFN封装中,该封装具有裸露焊盘以实现低热阻。额定最大负载电流为15A,但在特定输入电压和热状况下,必须降级。

该演示板已安装EMI滤波器。该板的EMI性能如图3所示。辐射EMI性能图中的红线表示CISPR25 5类峰值限值。图中显示电路以大裕量通过了测试。为了实现如图3所示的EMI性能,应配备输入EMI滤波器,并在VIN_EMI端子上施加输入电压。可参考CISPR25标准,了解测试设置要求。如果输入应用于VIN端子,则EMI滤波器会被旁路。

LT8648S数据手册提供了完整的器件、操作说明和应用信息。必须将数据手册与该DC2841A演示手册配合阅读。数据手册的“低EMI PCB布局和热注意事项以及峰值输出电流”部分中提供了用于实现低EMI运行和出色热性能的布局建议。请联系ADI应用工程师以获取支持。
