LT8491

推荐新设计使用

高压降压-升压电池充电控制器具有最大功率点跟踪(MPPT)和 I²C

数据手册 (Rev. 0) 产品选型表

产品模型: 4

Viewing:

产品详情

V_IN 范围：6V 至 80V
V_BAT 范围：1.3V 至 80V
单个电感器可使 V_IN 高于、低于或等于 V_BAT
自动 MPPT 用于太阳能充电
自动温度补偿
I²C 遥测和配置

内部 EEPROM 用于配置存储
由太阳能板或直流供电运行
四个集成反馈环路
可同步的固定频率：100kHz 至 400kHz

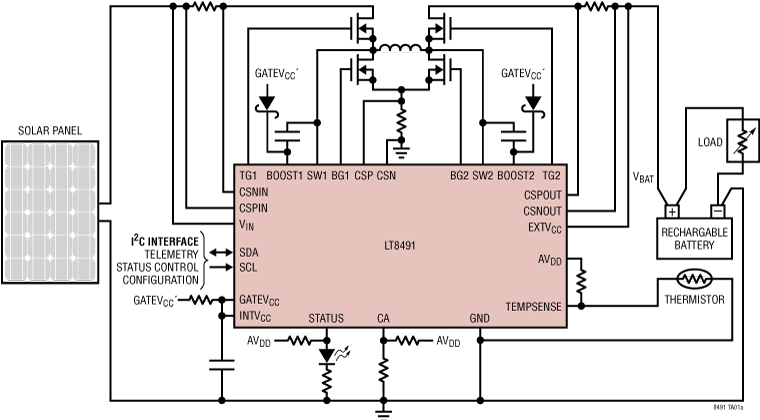

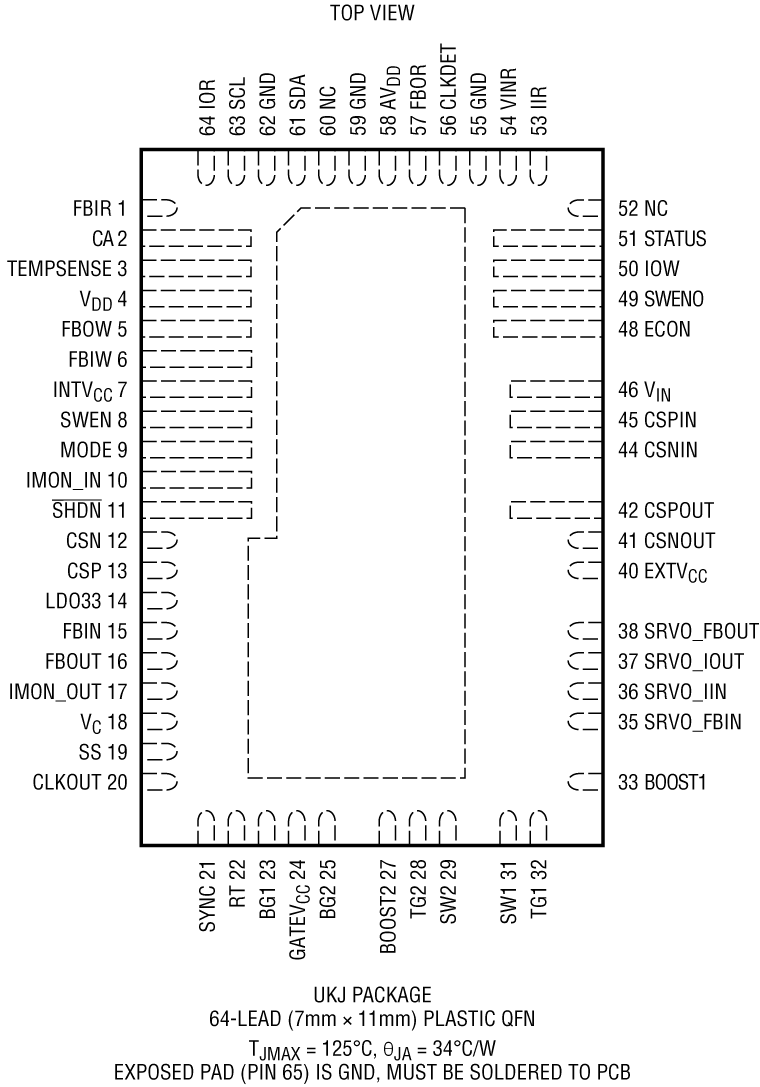

64 引脚 (7mm × 11mm × 0.75mm) QFN 封装

参考资料

数据手册 1

LT8491: High Voltage Buck-Boost Battery Charge Controller with Maximum Power Point Tracking (MPPT) and I^{2^{C Data Sheet (Rev.0)}} 01/23/2020

可靠性数据 1

R541 Reliability Data 03/26/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT8491EUKJ#PBF	64(58)-Lead Plastic QFN (7mm × 11mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8491EUKJ#TRPBF	64(58)-Lead Plastic QFN (7mm × 11mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8491IUKJ#PBF	64(58)-Lead Plastic QFN (7mm × 11mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8491IUKJ#TRPBF	64(58)-Lead Plastic QFN (7mm × 11mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 14, 2025 - 25_0017 Bond Wire Change from Gold to Copper
		PCN25_0017_Form Material_Report Qualification Results Summary
LT8491EUKJ#PBF	量产
LT8491EUKJ#TRPBF	量产
LT8491IUKJ#PBF	量产
LT8491IUKJ#TRPBF	量产

这是最新版本的数据手册

软件资源

Evaluation Software 2

评估套件

LT8491演示板 | 集成较大功率点跟踪(MPPT)和I2C的高压降压-升压电池充电控制器

立即购买更多内容

产品详情

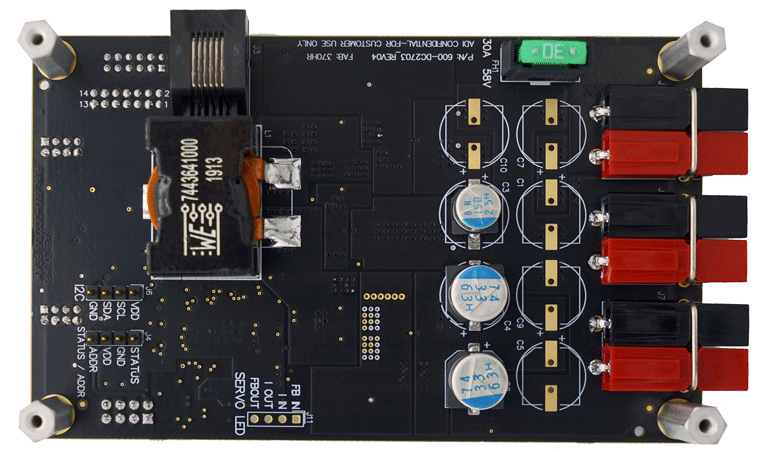

DC2703A-A套件包含DC2703A（LT8491演示板）和DC1613A（USB至I²C控制器）。它们共同构成具有I²C接口的降压-升压电池充电转换器。LT8491实现了较大功率点跟踪(MPPT)功能并具有灵活充电的特性，适用于大多数电池类型（如溢流式、密封式铅酸电池和锂离子电池）。提供基于Microsoft Windows的GUI（图形用户界面）“simpleLT8491” 应用程序，可在此处下载。

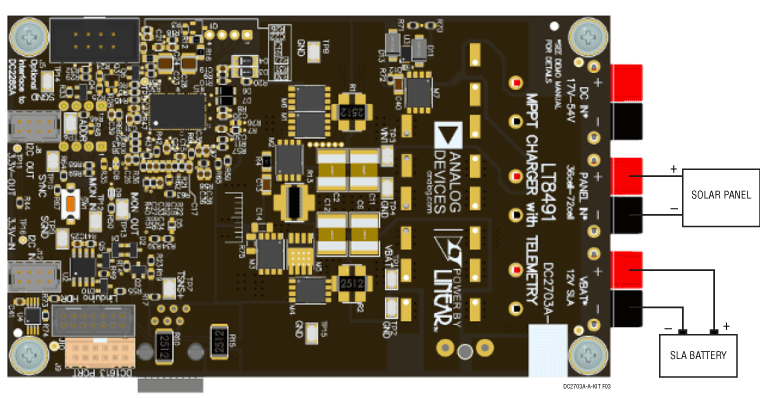

DC2703A-A套件演示板配置为17 V至54 V输入电压范围，电源可以采用具有36至72个电池单元（最高200 W）的太阳能电池板，或直流电压源。LT8491转换器可在高于、低于或等于电池电压的输入电压下工作。它提供两个输入连接器。理想二极管控制器LTC4359可保护直流电压输出，避免其受到太阳能电池板反馈电流的影响。这样，连接24 V直流电源时，同时可以采用具有更高电压的太阳能电池为电路供电。DC2703A-A套件演示板输出设置为以最高16.6 A的充电电流为12 V的SLA电池充电。DC2703A-A套件演示板可进行修改，以支持更高的输出电压，包括改用具有更高额定电压的输出侧MOSFET和电容。

LT8491包含一个兼容I²C的从接口，用于对充电器设置进行数字控制，以及获取充电器遥测和状态的数字读数。该演示板提供一个基于Microsoft Windows的GUI（图形用户界面）应用程序，可以非常便捷地读取充电器遥测和状态数据，通过写入适当的配置寄存器还可更改充电算法。在DC2703A-A套件演示板上的LT8491 EEPROM采用板载电阻值进行编程，从而可以准确读取充电器遥测和状态寄存器数据。

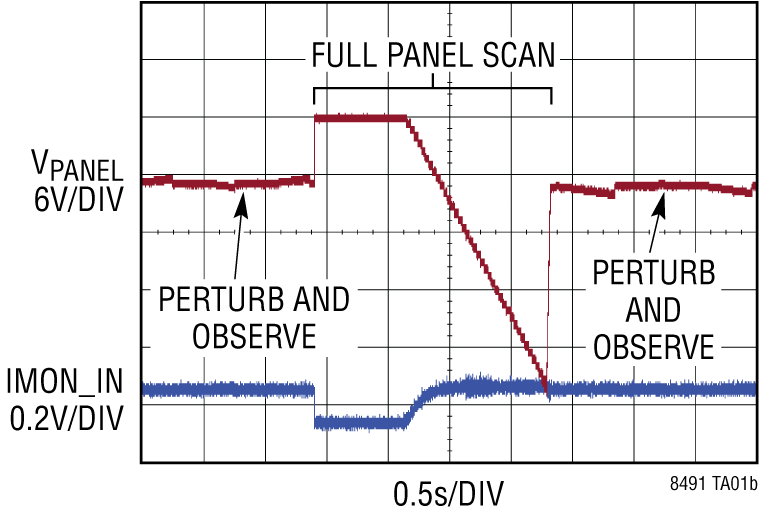

片内逻辑为太阳能供电应用提供自动较大功率点跟踪(MPPT)。MPPT功能不仅能够连续跟踪较大功率点，而且还能定期扫描输入面板电压，以便在功率曲线上正确选择最大值。这样当功率曲线出现多个峰值时，在部分阴影条件下，从面板收集的功率可能会增加。在弱光状态下，即使没有足够的光线让MPPT正常工作，低功率模式也能让充电器提供小充电电流。

可使用RJ25模块化插孔连接安装在电池上的外部NTC温度传感器。从而可以对充电电压进行温度补偿，这对于铅酸电池很重要。可以使用同一连接器远程检测电池电压，以补偿较长的电池线中产生的压降。板载LED显示充电状态。

LT8491数据手册提供了完整的器件、操作和应用信息说明。必须将数据手册与DC2703A-A套件演示手册配合阅读。LT8491EUKJ采用64引脚(7 mm × 11 mm)塑料QFN封装，芯片下方带有散热焊盘。为实现较大散热性能，适当设计电路板布局至关重要。
