LT5557

量产

400MHz 至 3.8GHz、3.3V 有源下变频混频器

数据手册 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽 RF 频率范围：400MHz 至 3.8GHz
  • 高输入 IP3：
    • 25.6dBm (在 900MHz)
    • 24.7dBm (在 1950MHz)
    • 23.7dBm (在 2.6GHz)
  • 转换增益：
    • 3.3dB (在 900MHz)
    • 2.9dB (在 1950MHz)
  • –3dBm LO 驱动电平
  • 低 LO 泄漏
  • 低噪声系数：
    • 10.6dB (在 900MHz)
    • 11.7dB (在 1950MHz)
  • 低功耗: 3.3V/269mW
  • 50Ω 单端 RF 和 LO 端口
  • 极少的外部组件
  • 16 引脚 (4mm x 4mm) QFN 封装
LT5557
400MHz 至 3.8GHz、3.3V 有源下变频混频器
High Signal Level Downmixer for Multi-Carrier Wireless Infrastructure Conversion Gain, IIP3, SSB NF and LO Leakage vs RF Frequency Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

设计笔记 1

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
标准高速模数转换器 1
LTC2262-14
量产 14 位、150Msps、超低功率 1.8V ADC
单/双/三平衡混频器 1
LTC5567
量产 具宽带 IF 的 300MHz 至 4GHz 有源下变频混频器
小数N分频PLL 1
LTC6948
最后购买期限 具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器
增益模块 1
LTC6430-20
推荐新设计使用 高线性度、差分 RF / IF 放大器 / ADC 驱动器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

S-参数 1

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

评估套件

eval board
schematic 1
DC1131A

LT5557EUF | 400MHz to 3.8GHz 3.3V Down Mixer, 1.95GHz RFin, 240MHz Balun IF Out

立即购买 更多内容

产品详情

DC1131A: Demo Board for the LT5557 400MHz to 3.8GHz 3.3V Active Downconverting Mixer.

eval board
schematic 2
DC910A

LT5557EUF | 400MHz至3.8GHz向下混频器， 1.95GHz RFIN, 240MHz 分立匹配IF

立即购买 更多内容

产品详情

DC910A：LT5557 400MHz至3.8GHz 3.3V有源下变频混频器演示板。

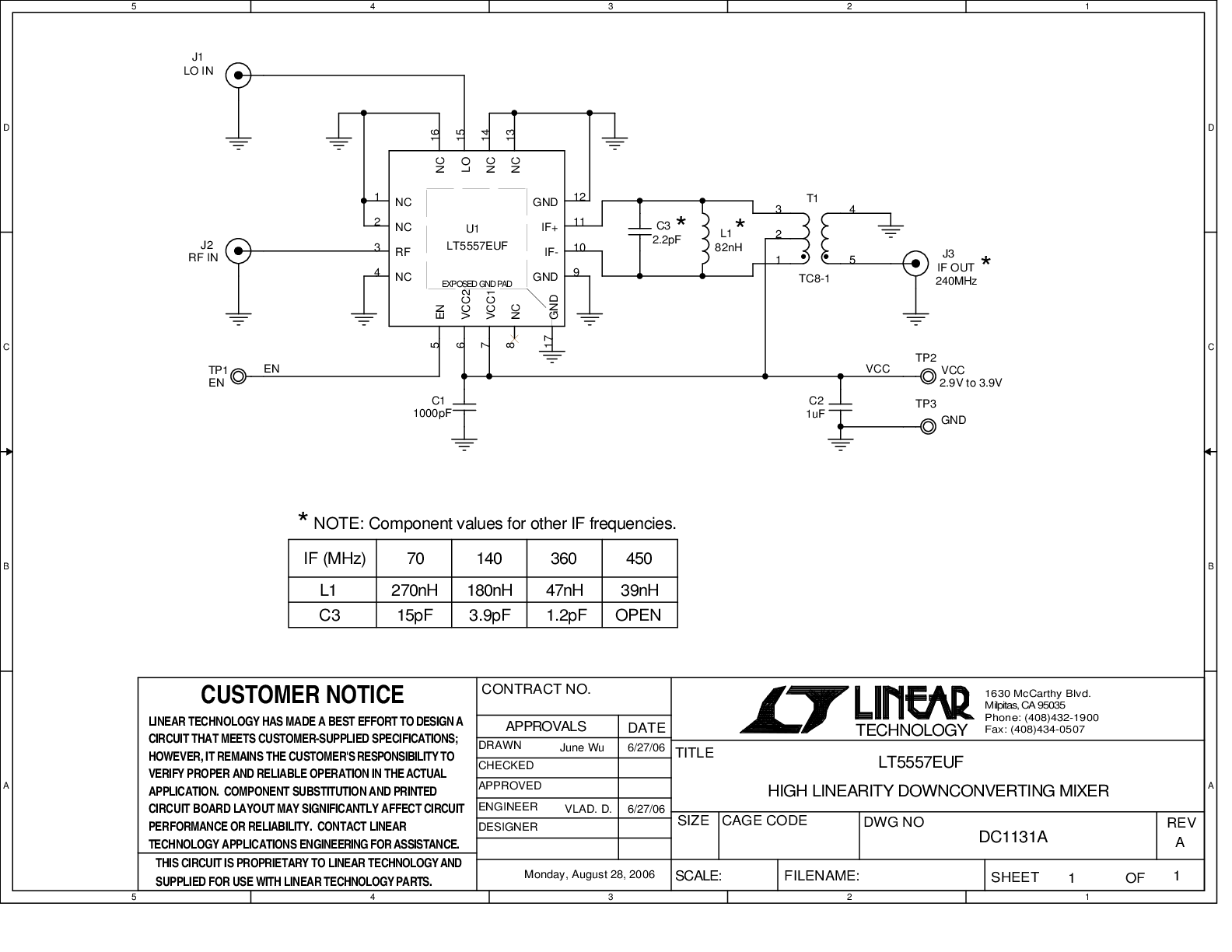

DC1131A
LT5557EUF | 400MHz to 3.8GHz 3.3V Down Mixer, 1.95GHz RFin, 240MHz Balun IF Out
DC1131A - Schematic

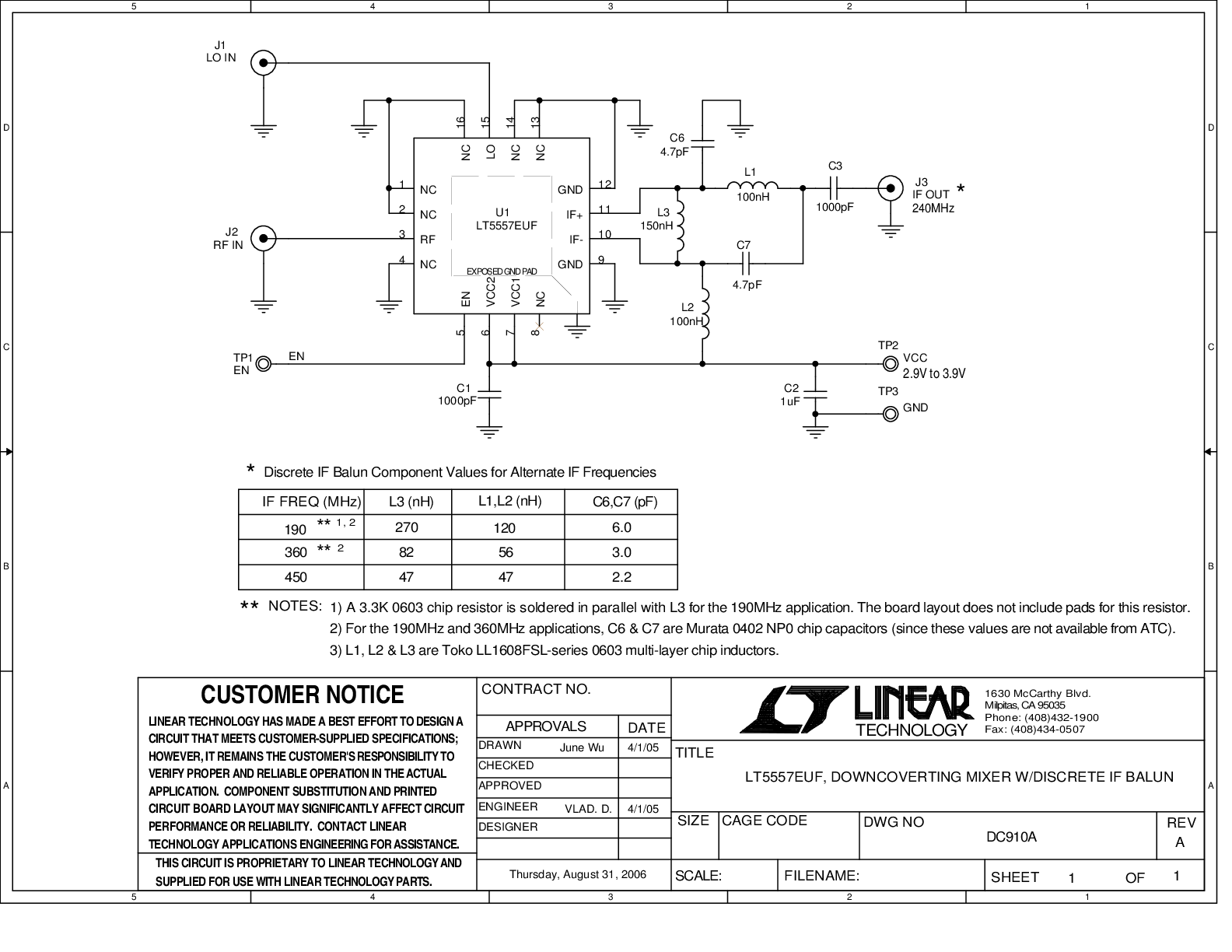

DC910A
