LTC5567
量产具宽带 IF 的 300MHz 至 4GHz 有源下变频混频器
- 产品模型
- 2
产品详情

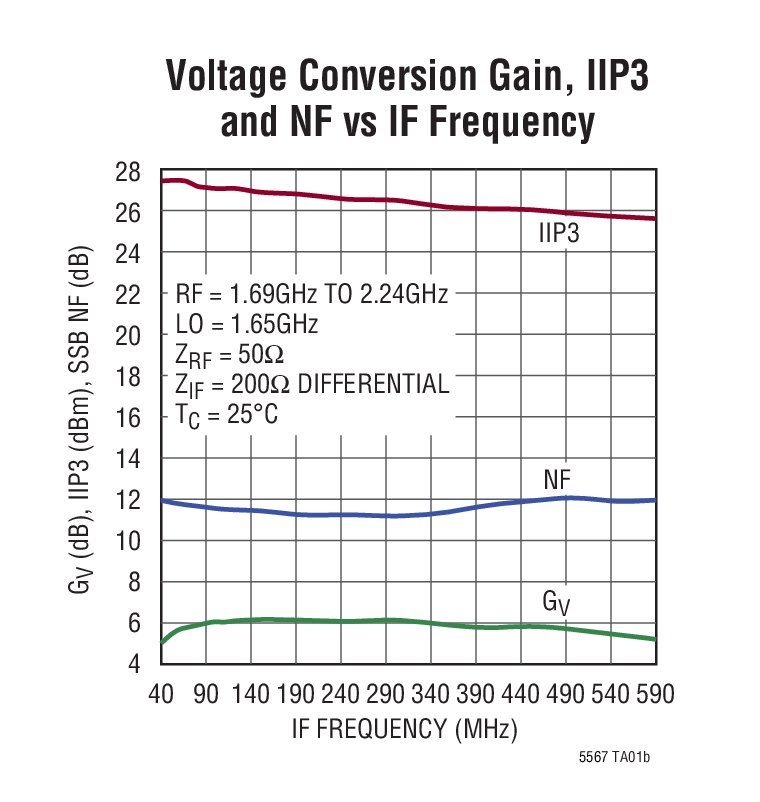

- 高 IIP3：+26.9dBm (在 1950MHz)
- 1.9dB 转换增益
- 低噪声指数：11.8dB (在 1950MHz)
- 在 5dBm 隔离条件下噪声指数 (NF) 为 16.5dB
- 低功率：294mW
- 宽 IF 频率范围高达 2.5GHz
- 停机时 LO 输入 50Ω 匹配
- –40ºC 至 105ºC 工作温度 (TC)
- 非常小的解决方案外形尺寸
- 引脚与 LT5557 相兼容

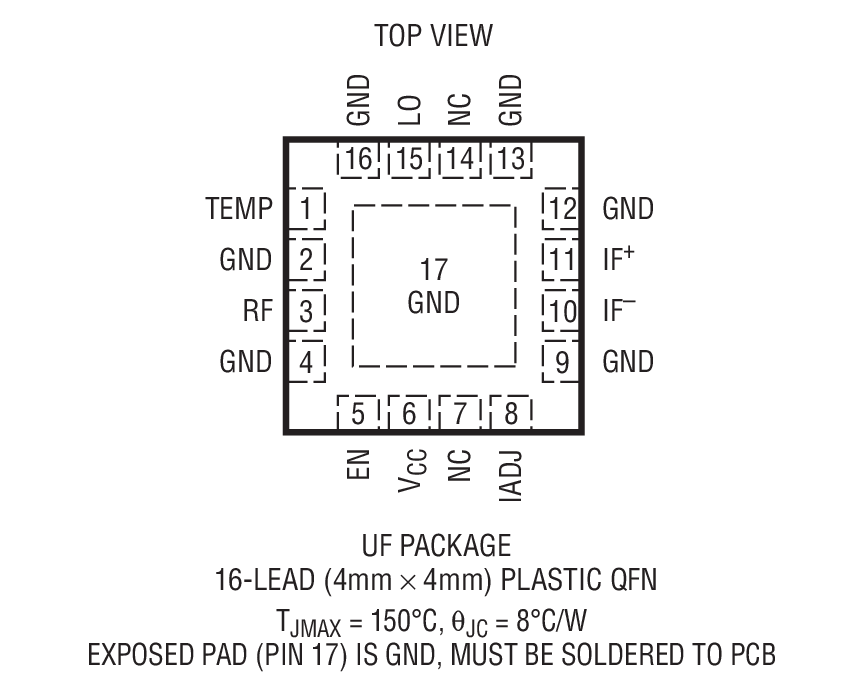

- 16 引脚 (4mm x 4mm) QFN 封装
LTC®5567 专为要求宽 IF 带宽的 RF 下变频混频器应用而优化。该器件同时也是 LT5557 有源混频器的引脚兼容型升级版本，可提供较高的线性度和 1dB 压缩、较宽的带宽及较低的输出杂散电平。集成型 RF 和 LO 变压器以及 LO 缓冲放大器可实现非常紧凑的解决方案。
RF 输入在 1.4GHz 至 3GHz 的范围内是 50Ω 匹配，并可利用简单的外部匹配轻松地针对较高或较低 RF 频率实现匹配。LO 输入在 1GHz 至 4GHz 的范围内是 50Ω 匹配，即使在 IC 被停用的情况下也不例外。利用简单的外部匹配可以很容易地针对较高或较低频率 (低至 300MHz) 使 LO 输入实现匹配。低电容差分 IF 输出可在高达 2.5GHz 的频率条件下使用。
Applications
- 无线基础设施接收机

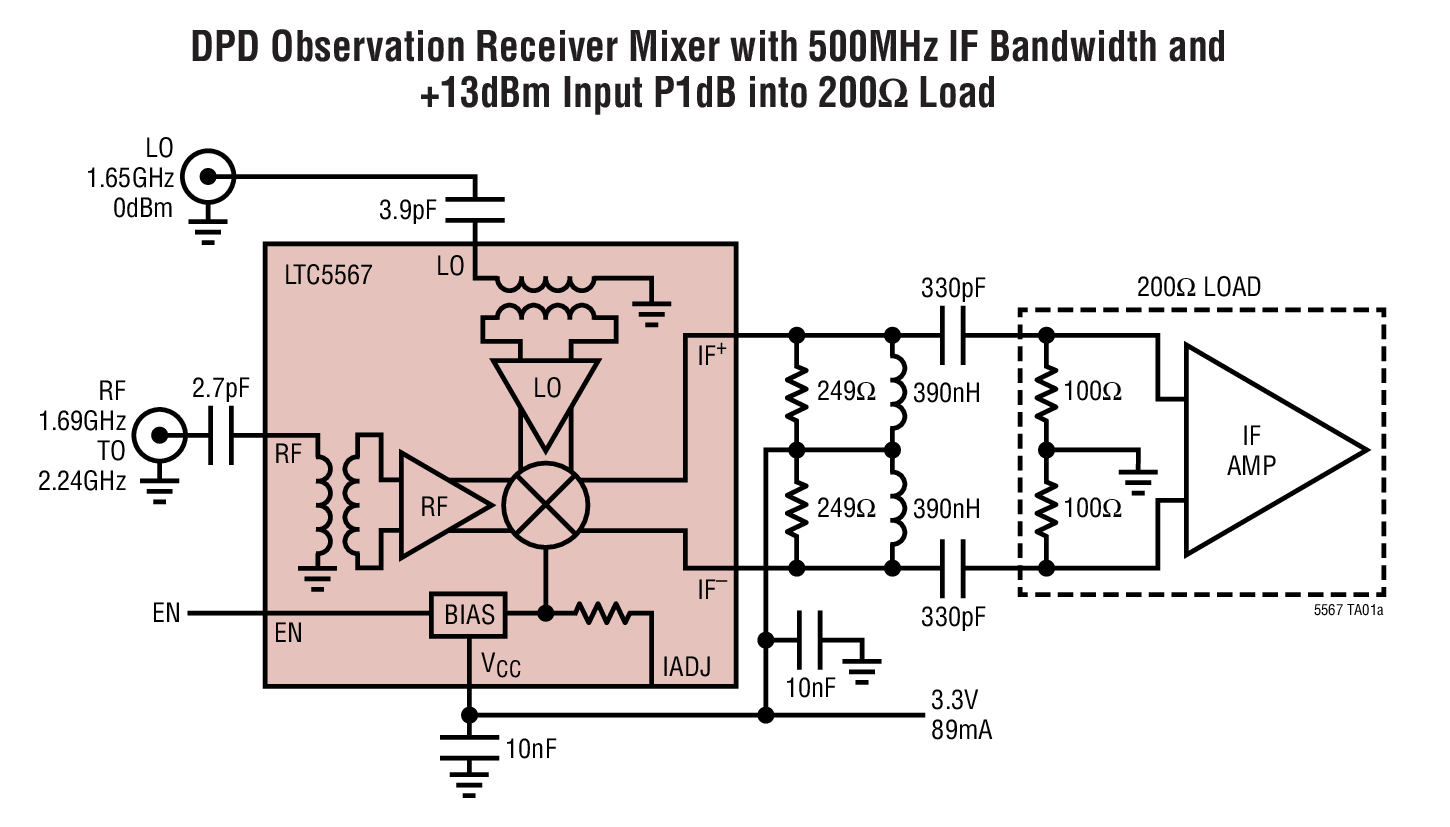

- DPD 观测接收机
- CATV 基础设施
参考资料
数据手册 1
可靠性数据 1
用户手册 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC5567IUF#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC5567IUF#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 标准高速模数转换器 2 | ||
| LTC2153-14 | 不推荐用于新设计 | 14 位、310Msps ADC |
| LTC2208 | 量产 | 16 位、130Msps ADC |
| 全差分放大器 1 | ||
| LTC6412 | 最后购买期限 | 800MHz、31dB 范围模拟控制型 VGA |
| 增益模块 1 | ||
| LTC6430-15 | 推荐新设计使用 | 高线性度、差分 RF / IF 放大器 / ADC 驱动器 |
| 整数N分频PLL 1 | ||
| LTC6946 | 最后购买期限 | 具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器 |
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LTC2153-14 | 不推荐用于新设计 | 14 位、310Msps ADC |
| LTC2208 | 量产 | 16 位、130Msps ADC |
| LTC6412 | 最后购买期限 | 800MHz、31dB 范围模拟控制型 VGA |
工具及仿真模型
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件

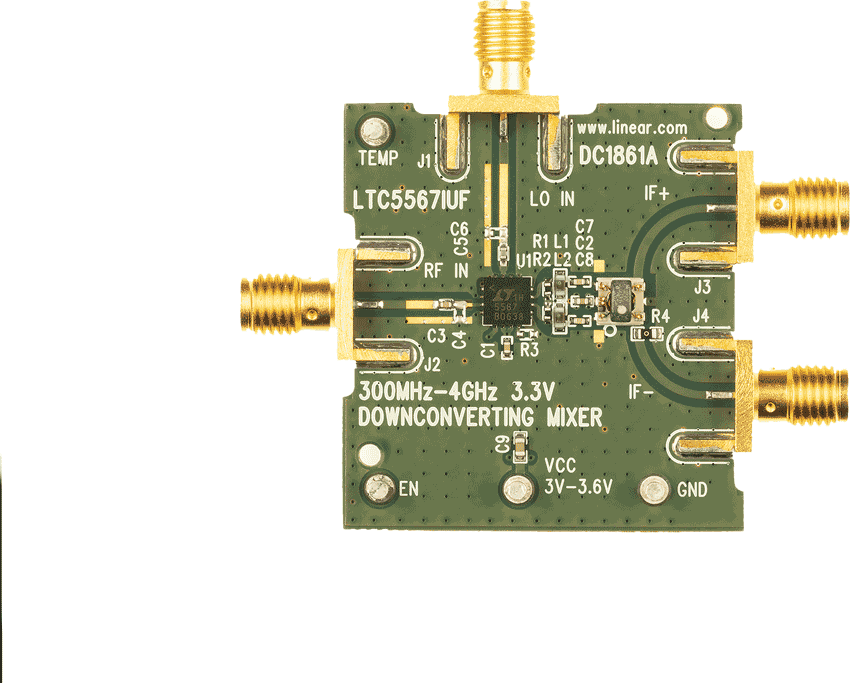

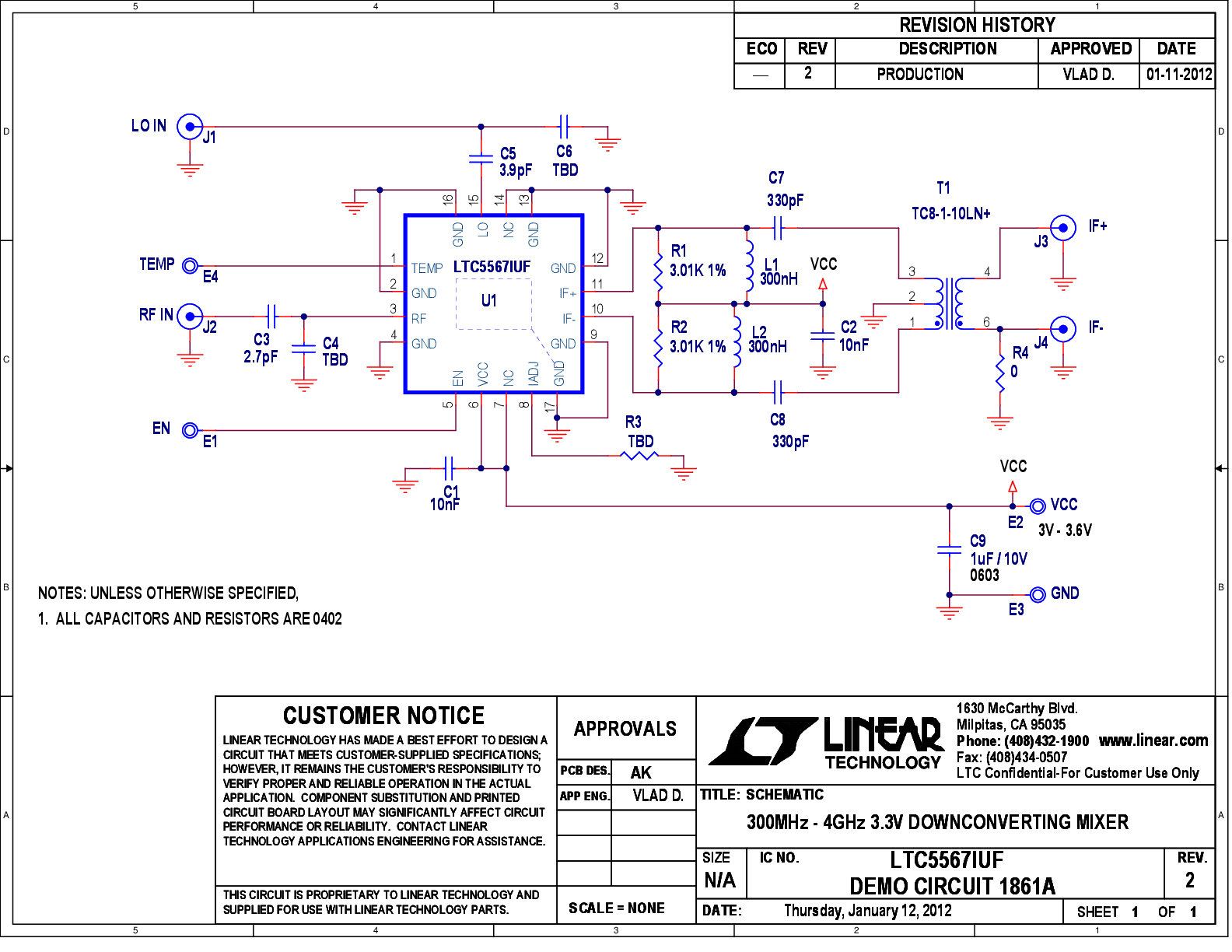

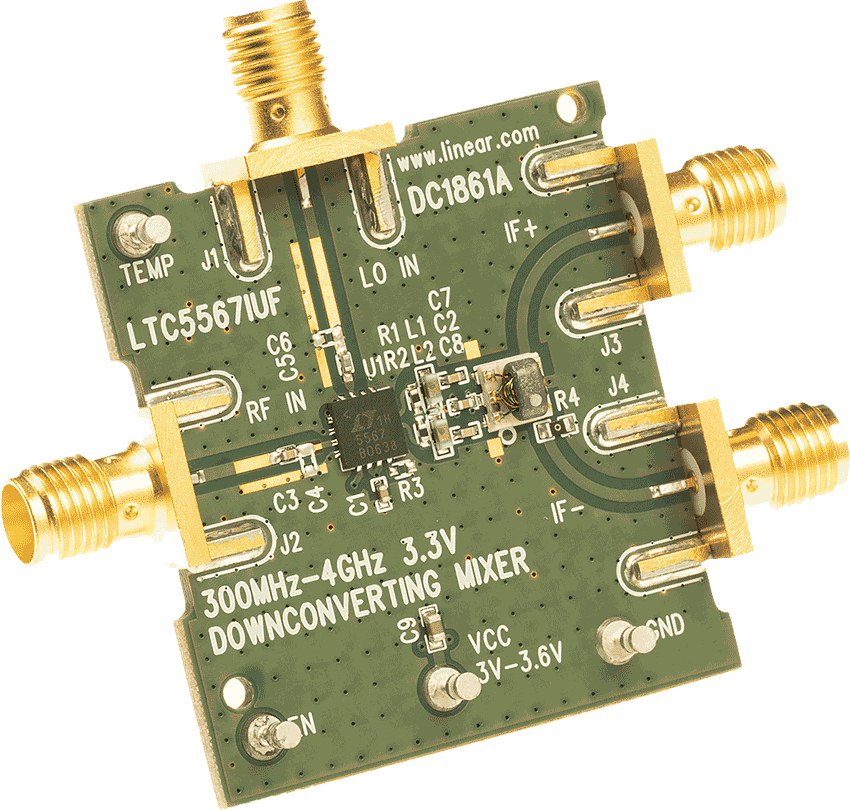

LTC5567 | 300MHz to 4GHz High Linearity Active Downconverting Mixer with Wideband IF Demo Board
