LT5519
量产0.7GHz 至 1.4GHz 高线性度上变频混频器
- 产品模型
- 2
产品详情
- 宽 RF 频率范围：0.7GHz 至 1.4GHz
- 17.1dBm 典型输入 IP3 (在 1GHz)
- 片内 RF 输出变压器
- 片内 50Ω 匹配 LO 和 RF 端口
- 单端 LO 和 RF 操作
- 集成的 LO 缓冲器：–5dBm 驱动电平
- 低的 LO 至 RF 泄漏：–44dBm (典型值)
- 噪声指数：13.6dB
- 宽 IF 频率范围：1MHz 至 400MHz
- 具有低断态漏电流的启用功能
- 单 5V 电源
- 小外形 16 引脚 QFN 塑料封装
LT®5519 混频器是专为满足无线和电缆基础设施发射系统的高线性度要求而设计的。一个高速、内部 50Ω 匹配的 LO 放大器负责驱动一个双平衡混频器内核，允许使用一个低功率的单端 LO 信号源。该器件集成了一个 RF 输出变压器，从而免除了在 RF 输出端上增设外部匹配组件的需要，同时缩减了系统成本、组件数目、电路板面积和系统级变化。IF 端口可容易地匹配至宽广的频率范围，以适用于许多不同的应用。
当 IF 输入信号电平为 –10dBm 时，LT5519 混频器可在 1GHz 条件下提供 +17.1dBm 的典型输入三阶截取点。输入 1dB 压缩点通常为 +5.5dBm。该 IC 仅需单 5V 电源。
应用
- 无线基础设施
- 电缆下行链路基础设施
- 点对点和单点对多点数据通信
- 高线性度频率转换
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

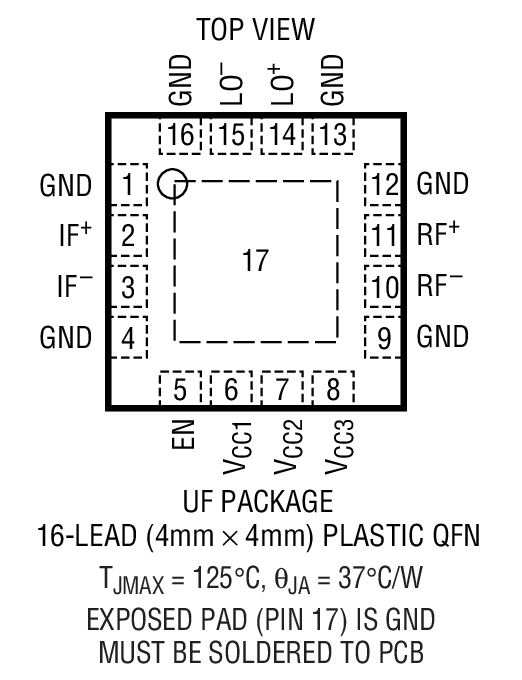

| LT5519EUF#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LT5519EUF#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件

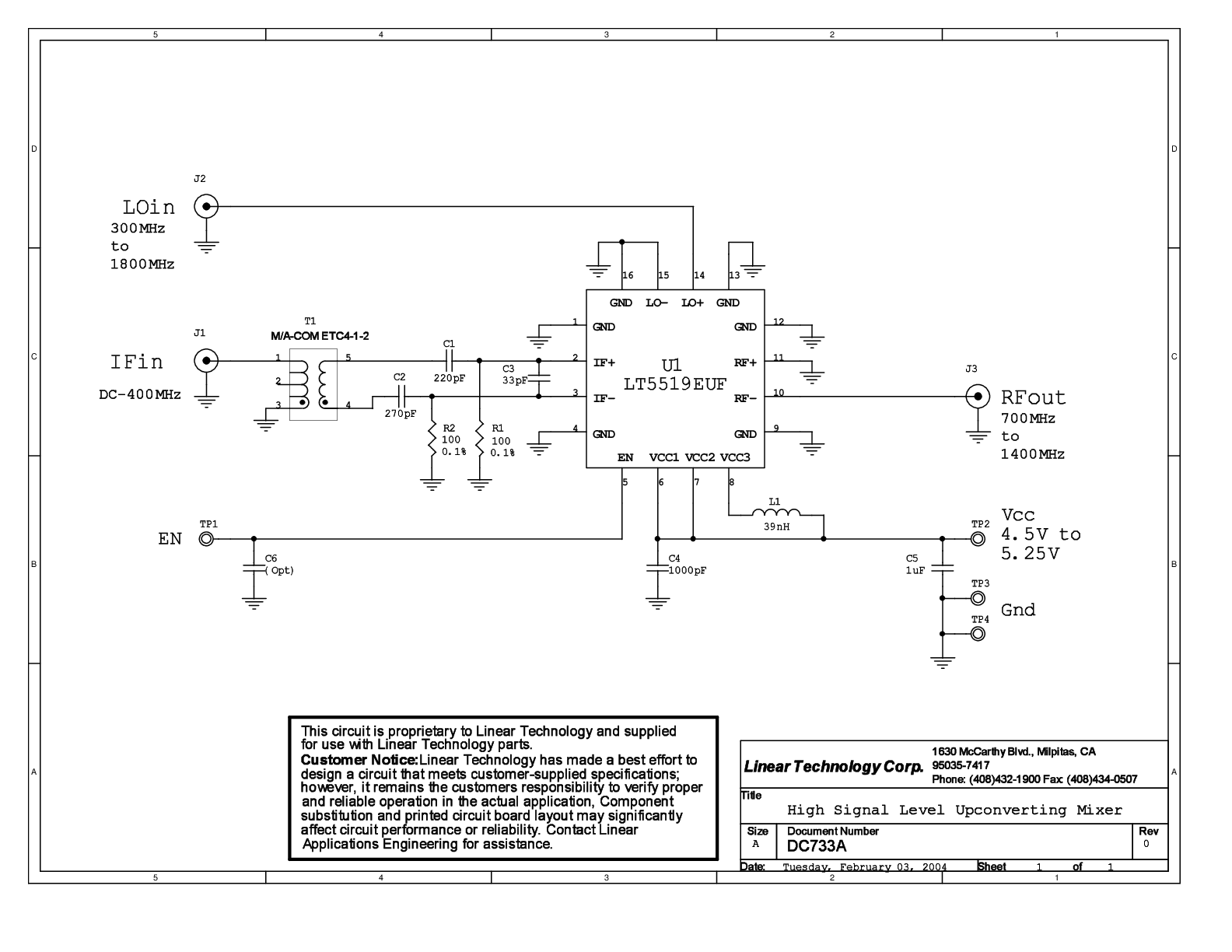

LT5519EUF | 高信号电平上变频混频器
