LTC5510
量产1MHz 至 6GHz、宽带、高线性度有源混频器
- 产品模型
- 2
产品详情
- 输入频率范围至 6GHz
- 50Ω 匹配输入 (从 30MHz 至 >3GHz)
- 能够进行上变频和下变频

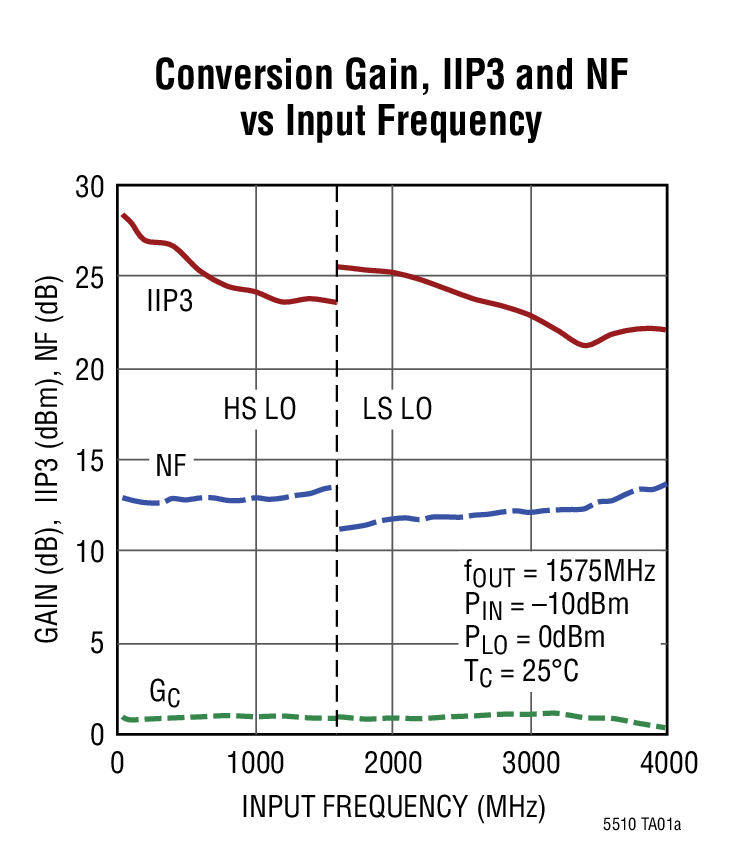

- OIP3:在 fOUT = 1575MHz 时为 27dBm
- 1.5dB 转换增益
- 噪声指数:在 fOUT = 1575MHz 时为 11.6dB
- 高输入 P1dB:在 5V 时为 11dBm
- 5V 或 3.3V 电源 (在 105mA)
- 停机控制
- LO 输入阻抗始终匹配
- 0dBm LO 驱动电平
- 片内温度监视器
- -40ºC 至 105ºC 工作温度范围 (TC)

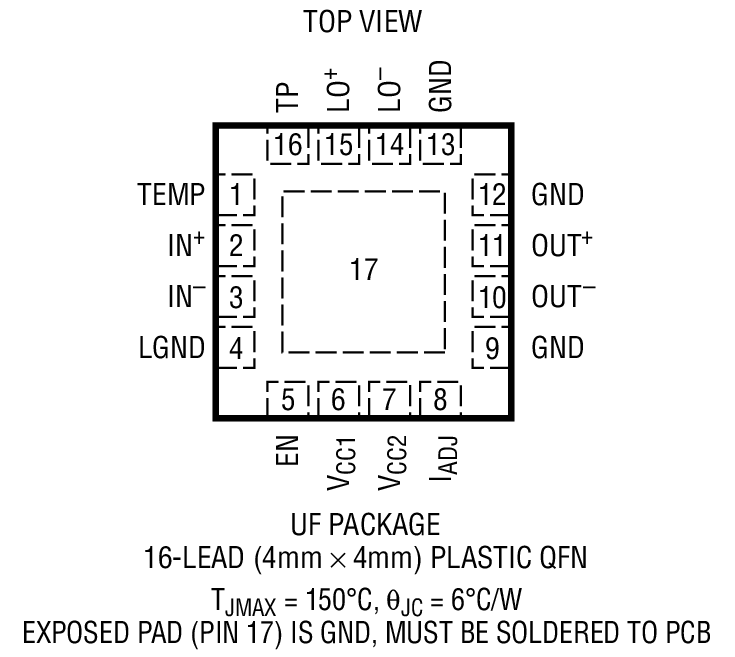

- 16 引脚 (4mm x 4mm) QFN 封装

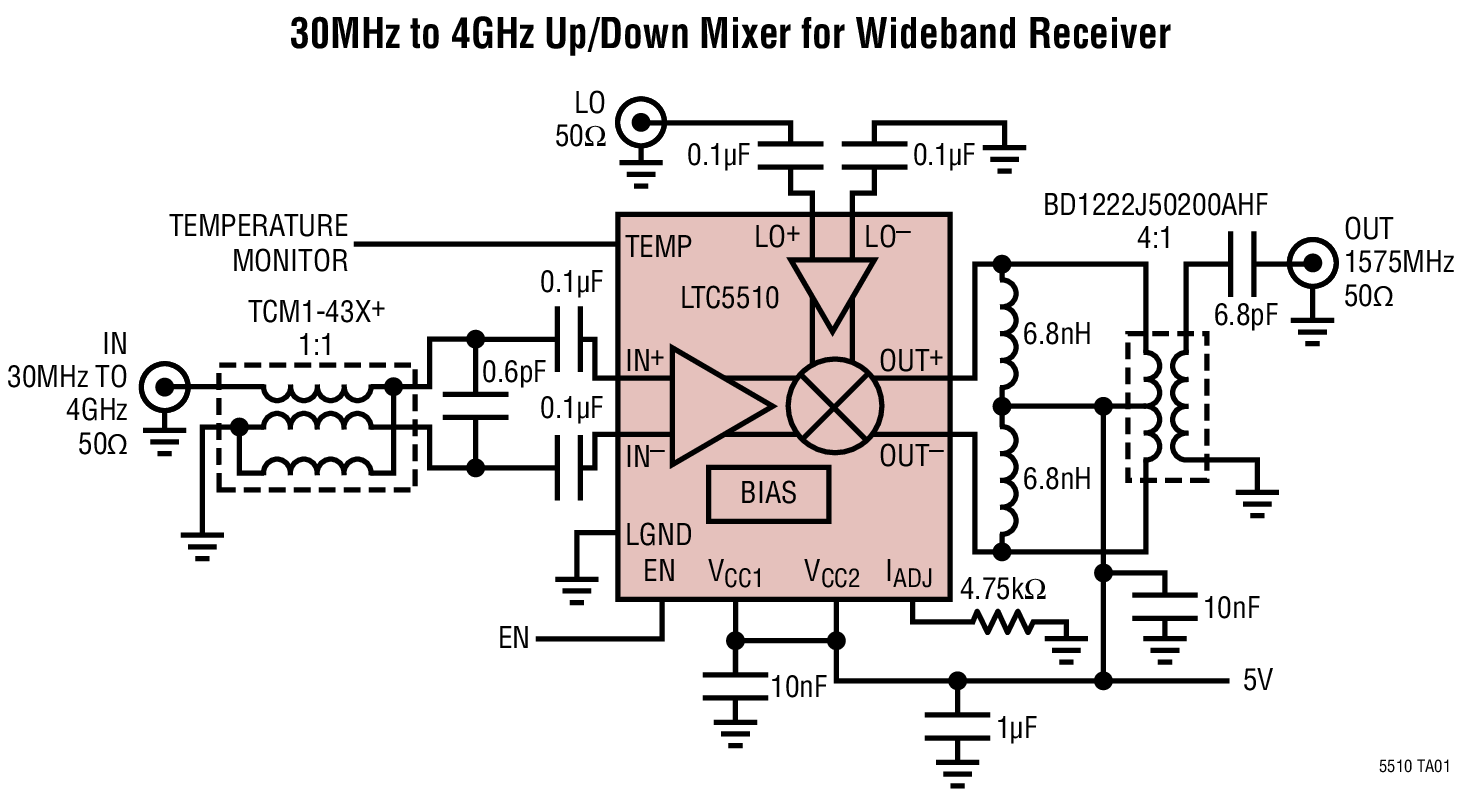

LTC®5510 是一款高线性度混频器,专为要求非常宽输入带宽、低失真和低 LO 泄漏的应用而优化。该芯片包括一个双平衡有源混频器以及一个输入缓冲器和一个高速 LO 放大器。输入专为使用 1:1 传输线平衡-不平衡变压器而优化,因而实现了非常宽带的阻抗匹配。该混频器可用于上变频和下变频,并能在宽带系统中使用。
LO 可以进行差分或单端驱动,且只需要 0dBm 的 LO 功率来实现卓越的低失真和噪声性能,同时还降低了外部驱动电路要求。LTC5510 可提供低 LO 泄漏,从而极大地降低了采用输出滤波以满足 LO 抑制要求的需要。
LTC5510 专为 5V 电源而优化,但也可采用一个 3.3V 电源 (性能略有下降)。停机功能允许停用器件以进一步节省功率。
Applications
- 宽带接收器 / 发送器
- 电缆下行链路基础设施
- HF / VHF / UHF 混频器
- 无线基础设施
参考资料
数据手册 1
可靠性数据 1
用户手册 2
技术文章 1
解决方案设计及宣传手册 2
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC5510IUF#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
LTC5510IUF#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
全差分放大器 1 | ||
LTC6412 | 最后购买期限 | 800MHz、31dB 范围模拟控制型 VGA |
增益模块 2 | ||
LTC6431-15 | 推荐新设计使用 | 50Ω 增益部件 IF 放大器 |
LTC6430-15 | 推荐新设计使用 | 高线性度、差分 RF / IF 放大器 / ADC 驱动器 |
整数N分频PLL 1 | ||
LTC6946 | 最后购买期限 | 具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器 |
工具及仿真模型
S-参数 1
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

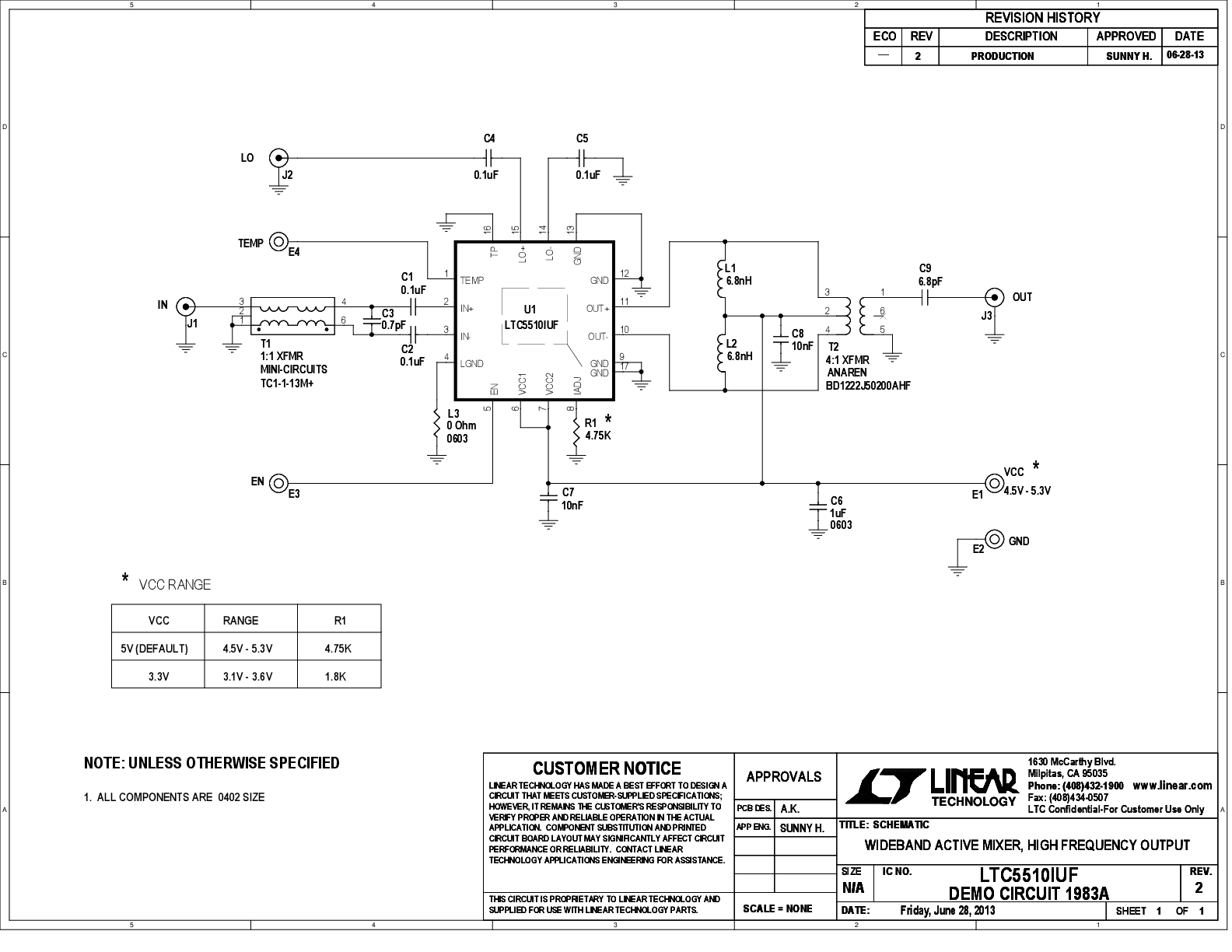

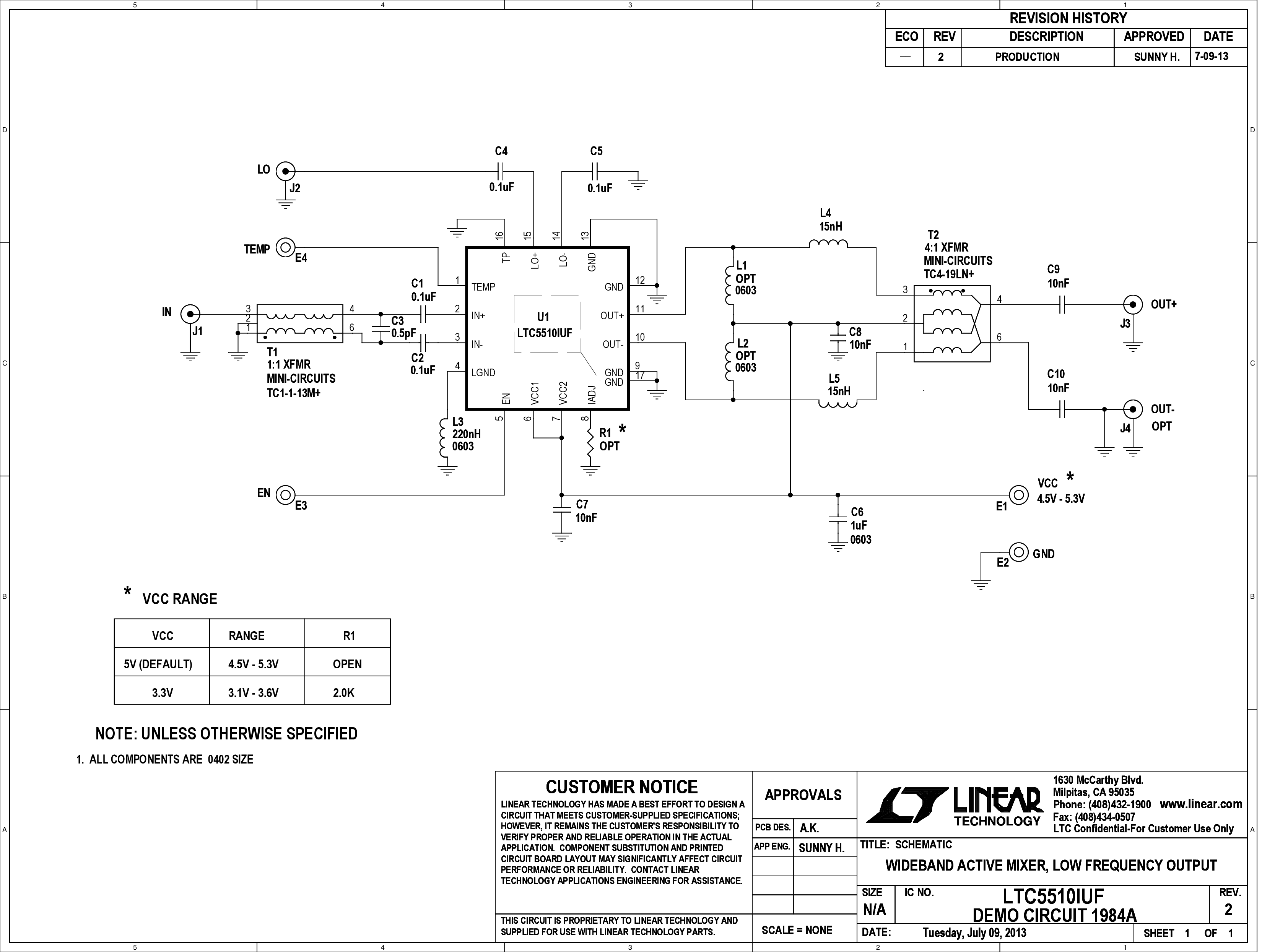

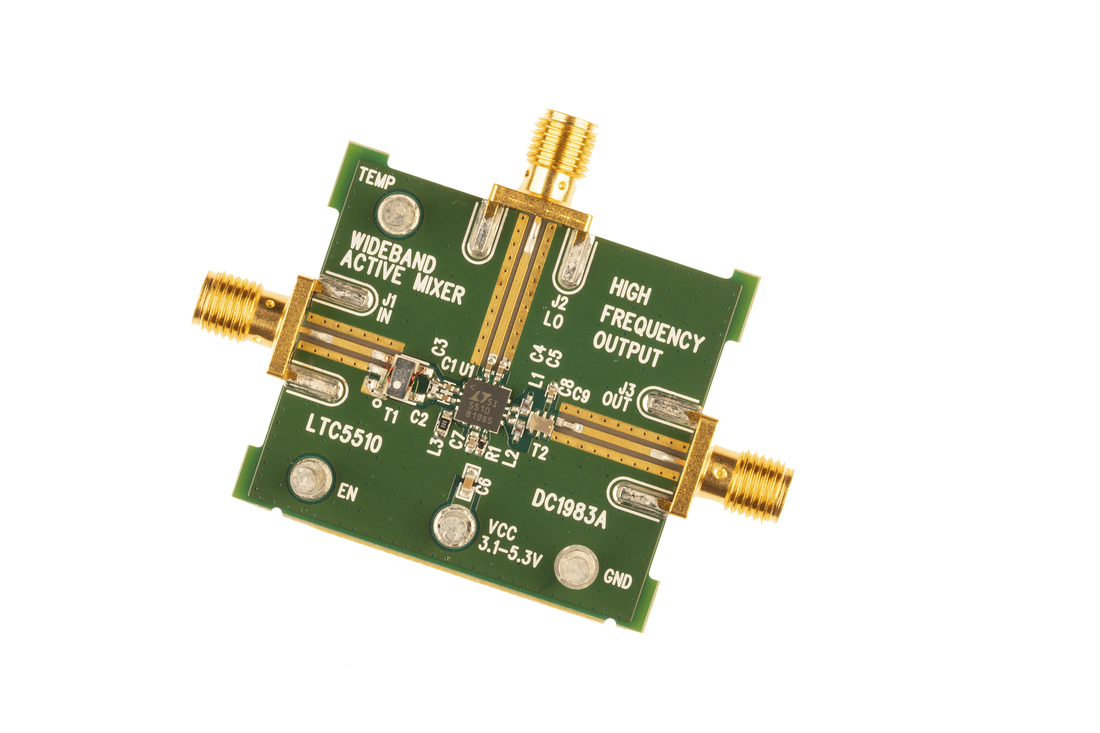

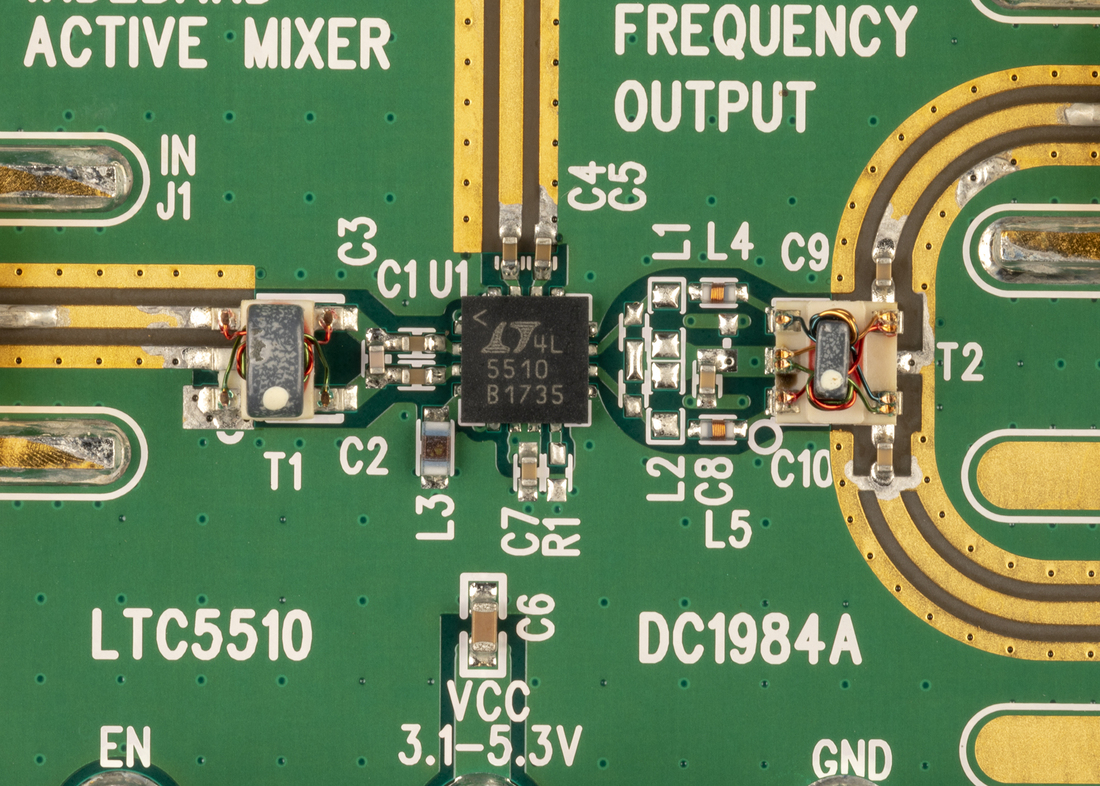

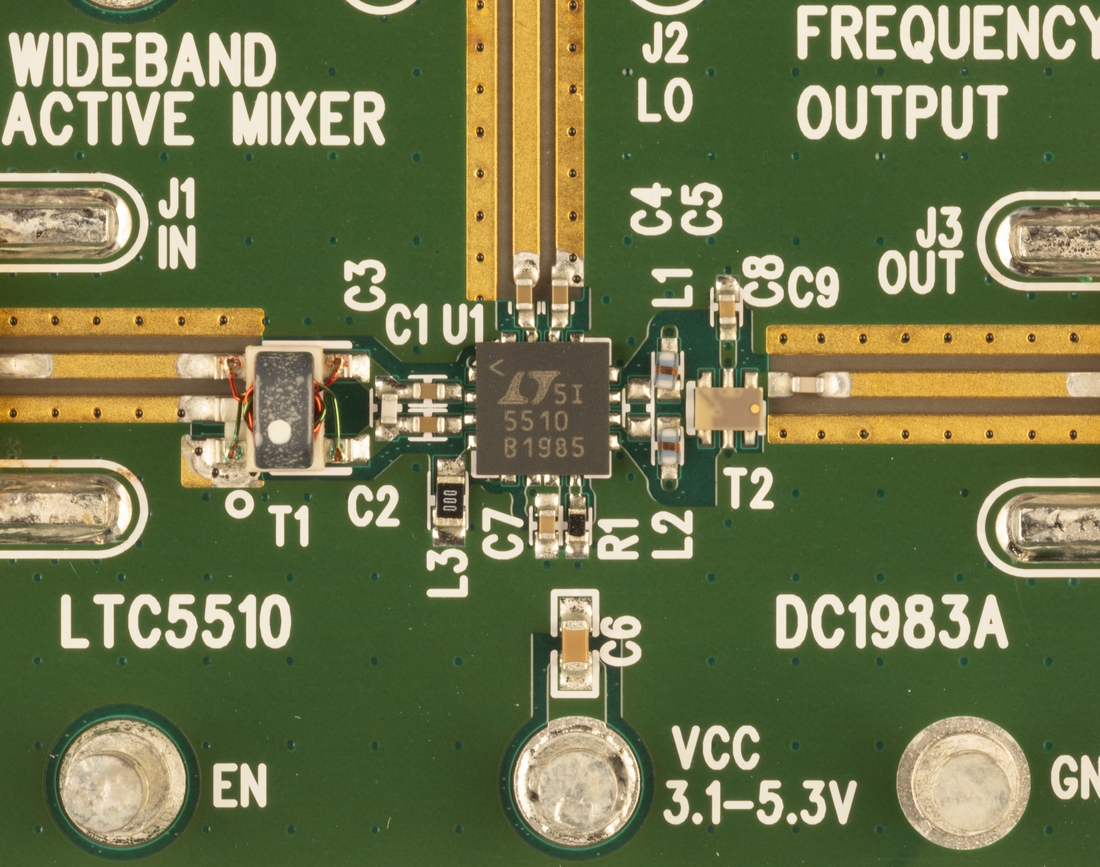

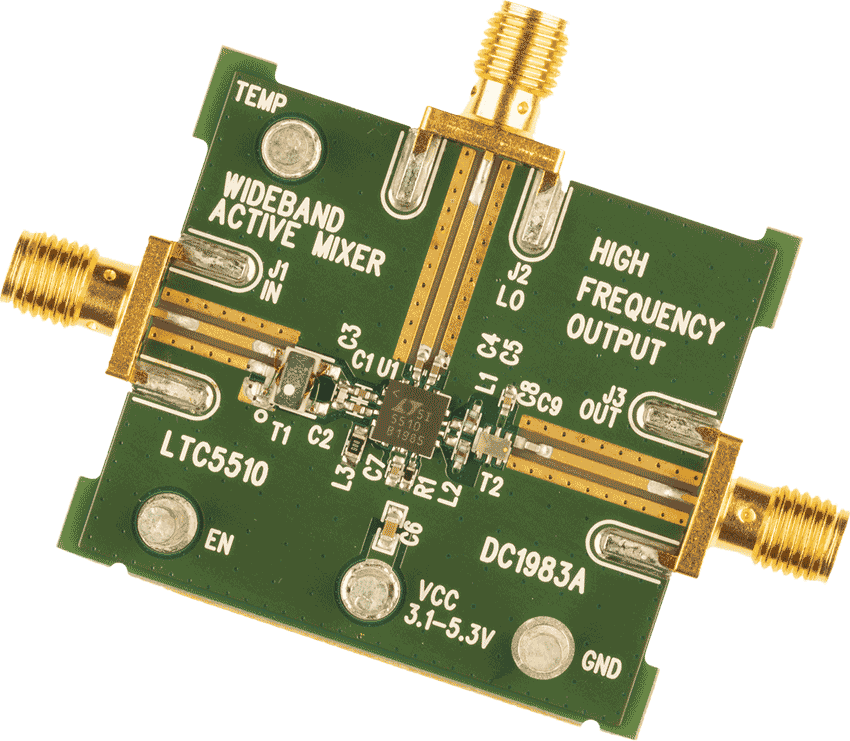

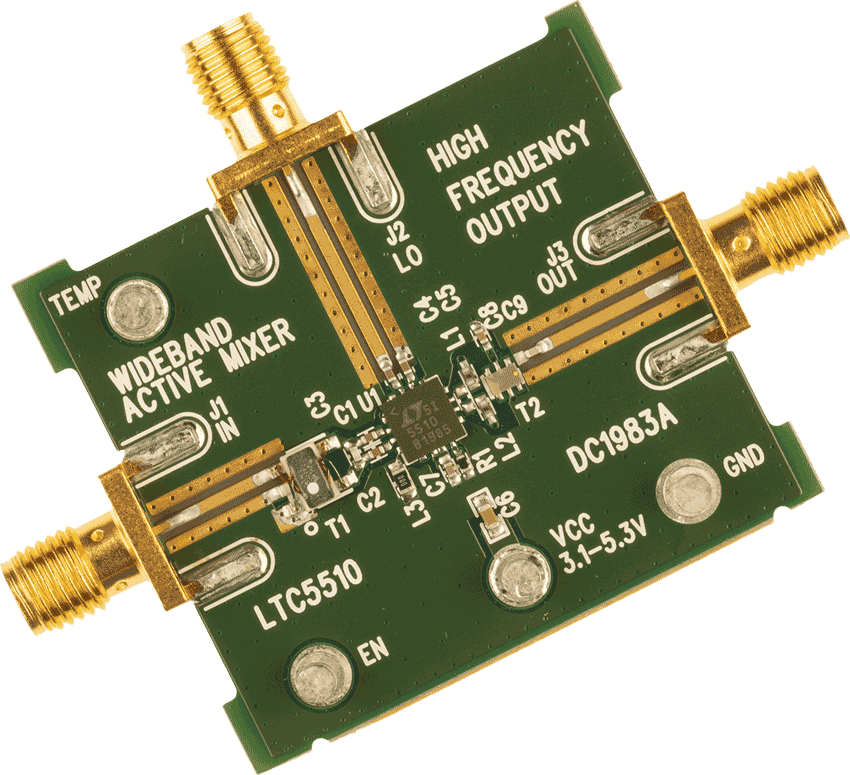

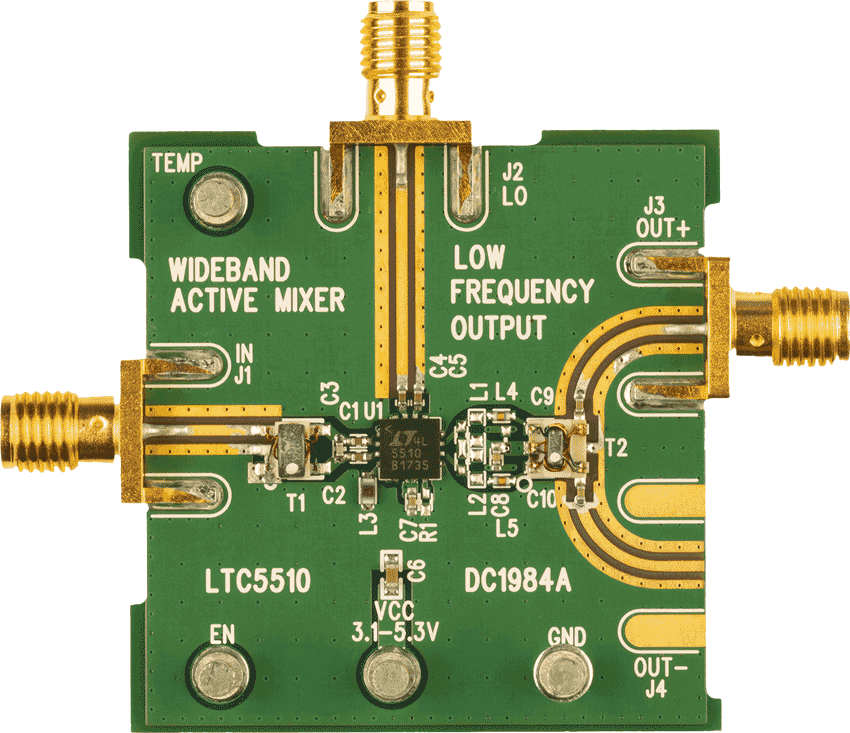

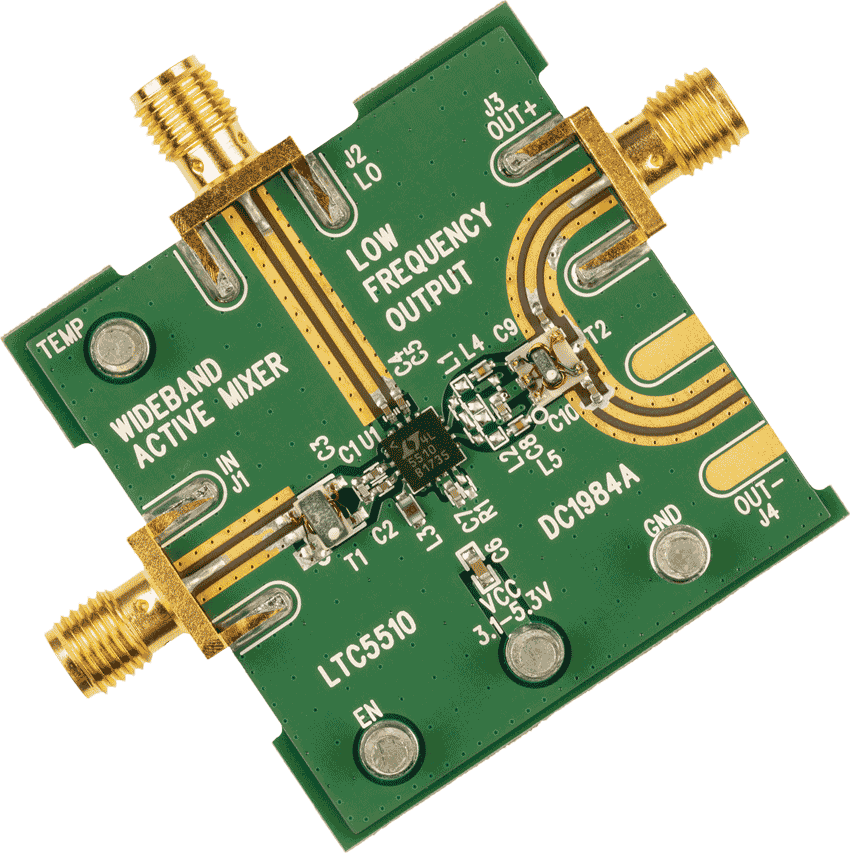

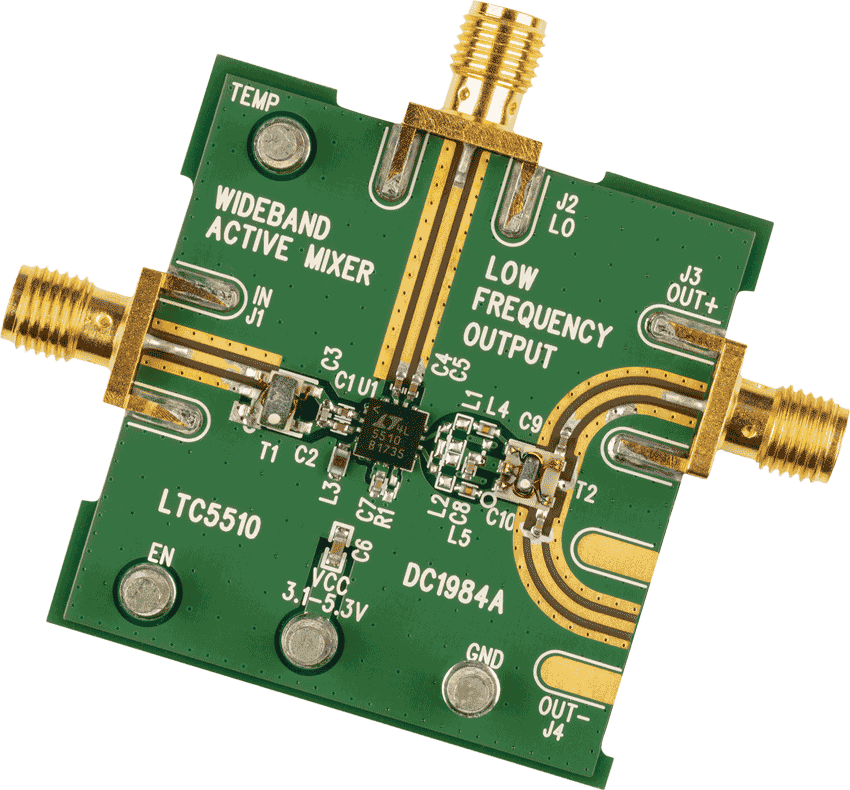

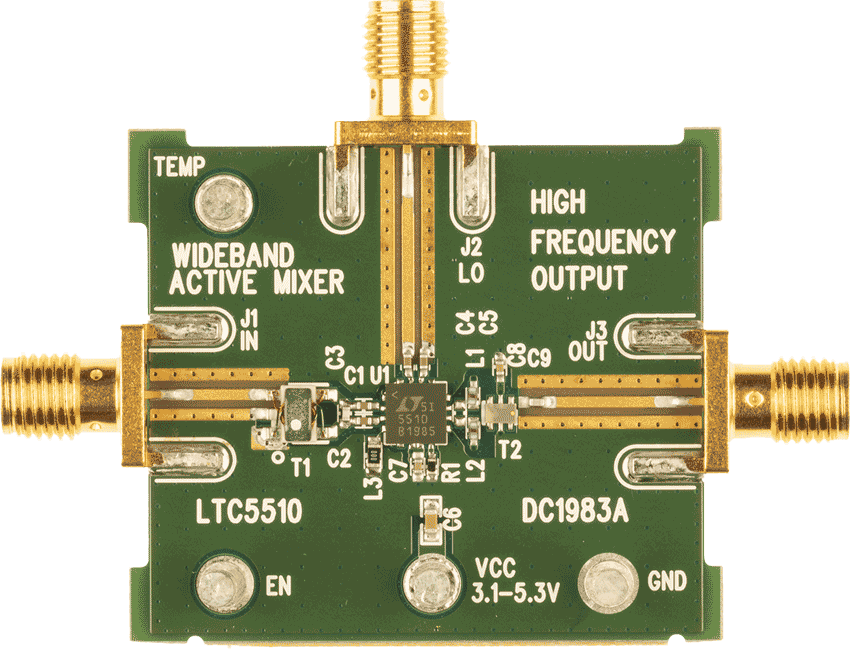

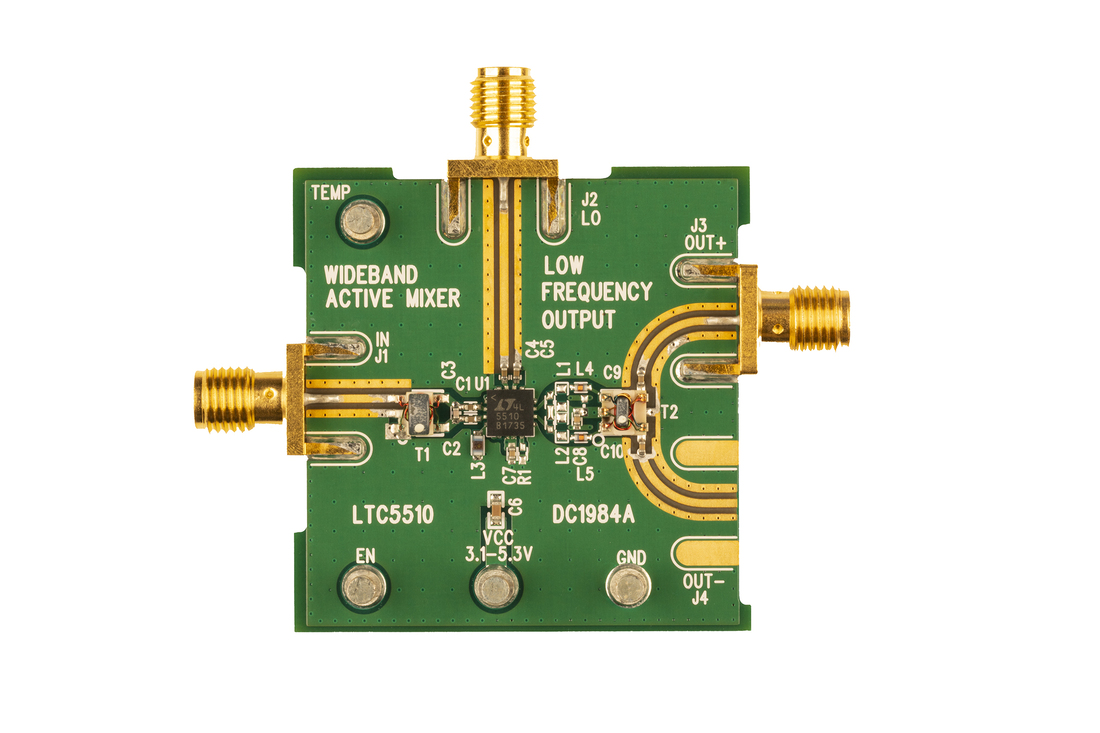

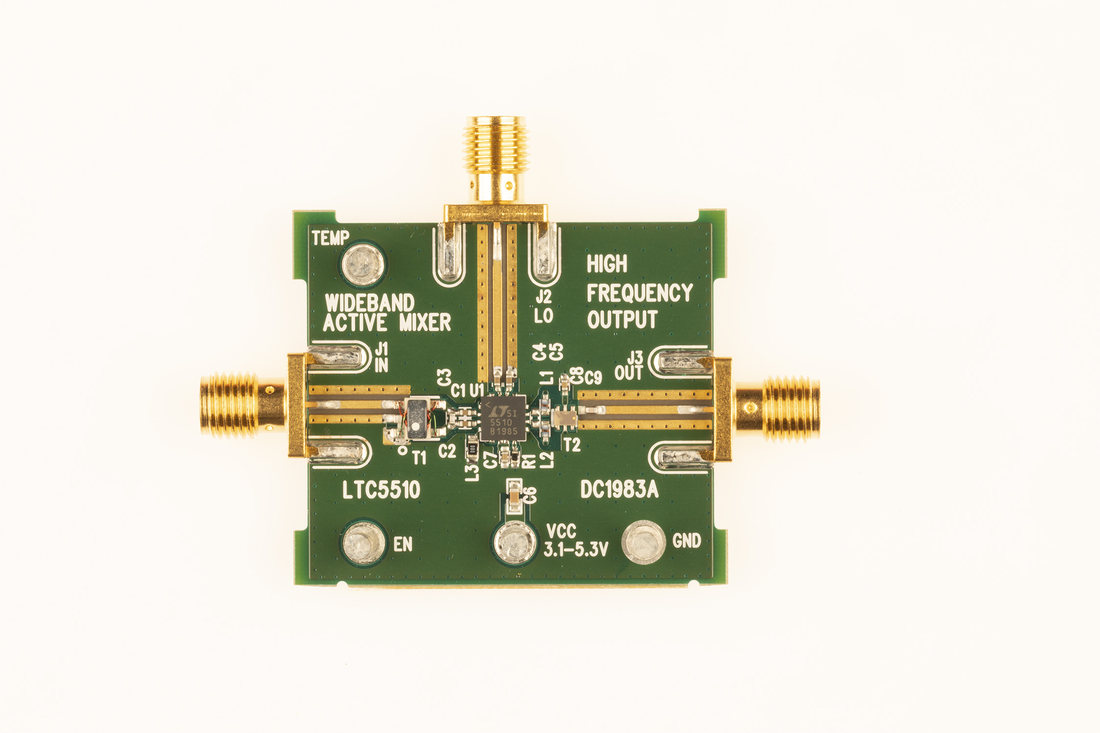

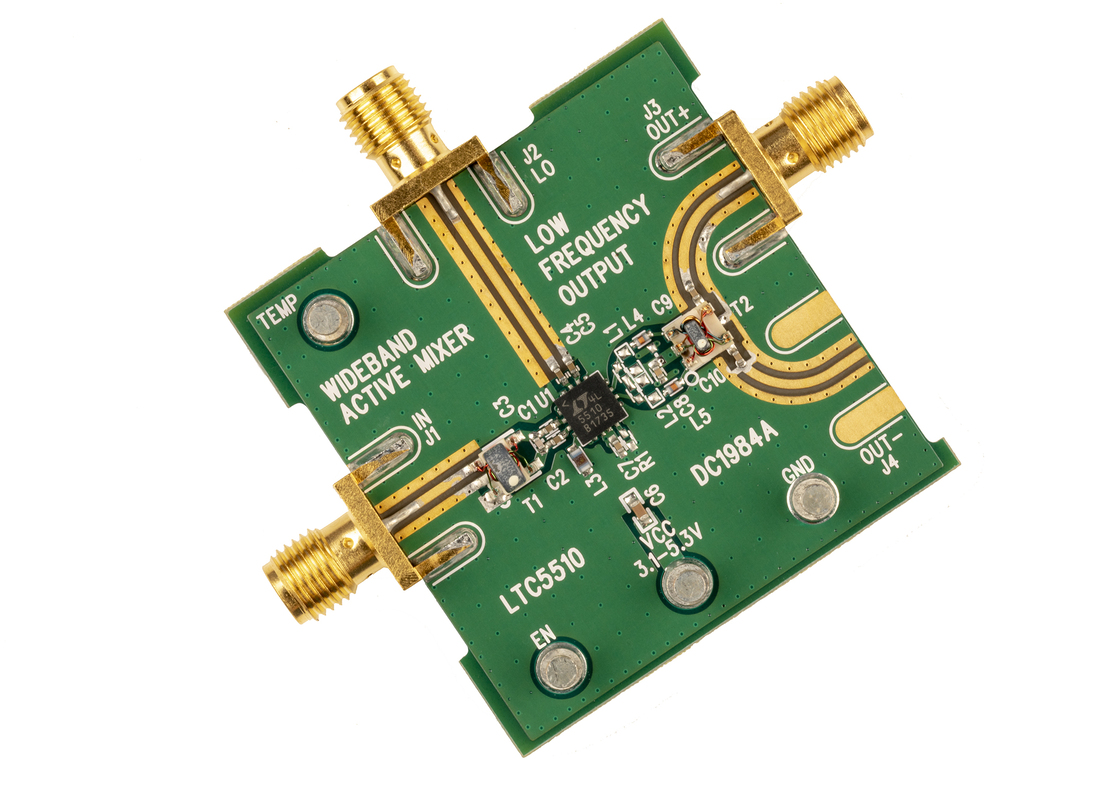

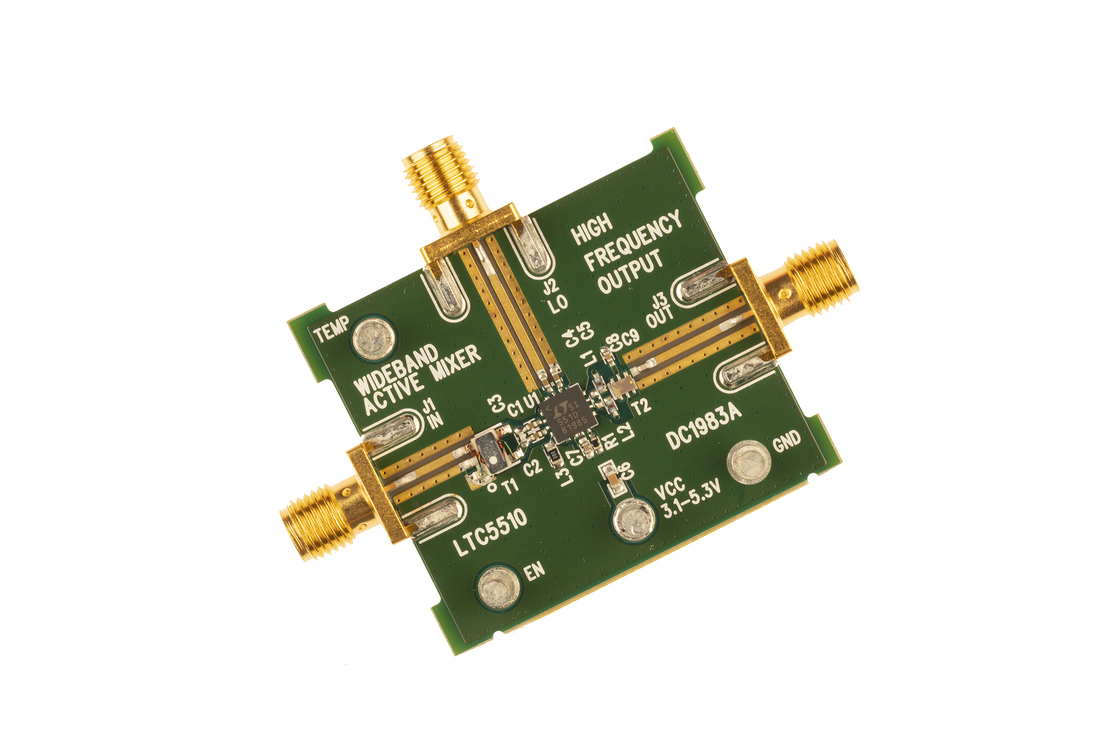

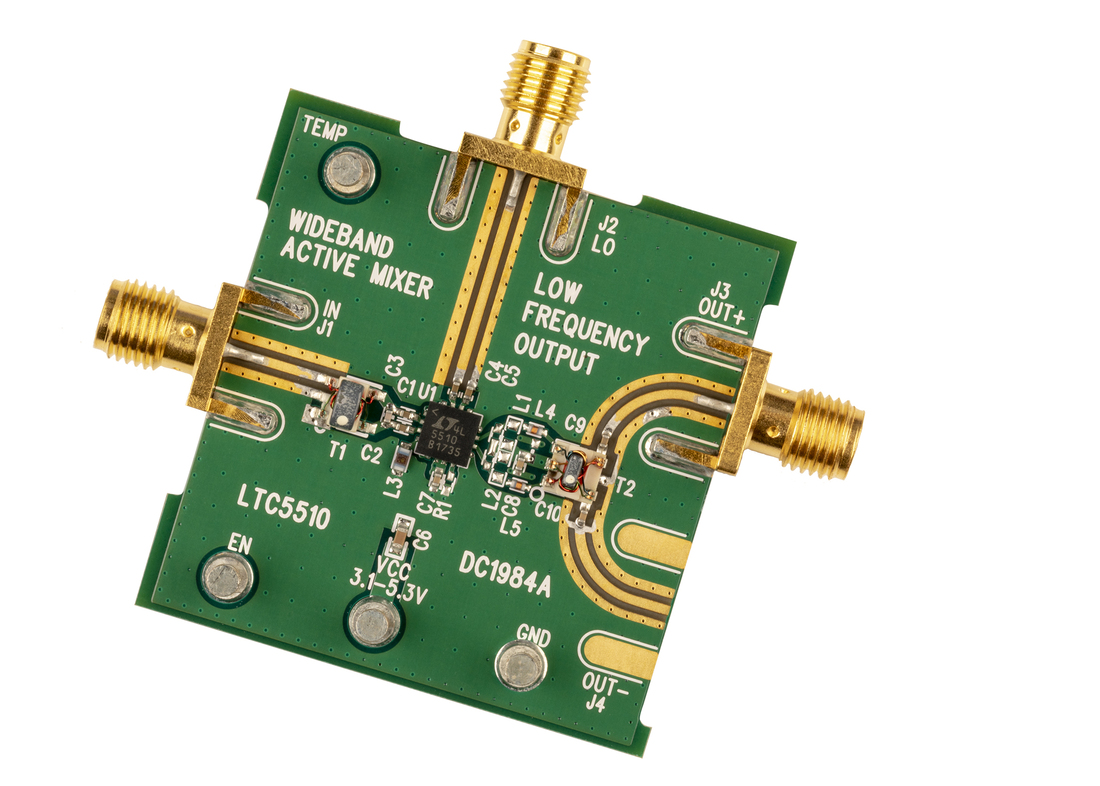

打开工具评估套件
