LT4256-3
LT4256-3
推荐新设计使用具开路检测功能的正高电压热插拔控制器
- 产品模型
- 4
Viewing:
产品详情
-
允许在带电背板上安全地进行电路板的插拔操作
-
电源电压控制范围：10.8V 至 80V
-
折返电流限制
-
开路和过流故障检测
-
驱动一个外部 N 沟道 MOSFET
-
在过流故障之后可执行自动重试或闭锁操作
-

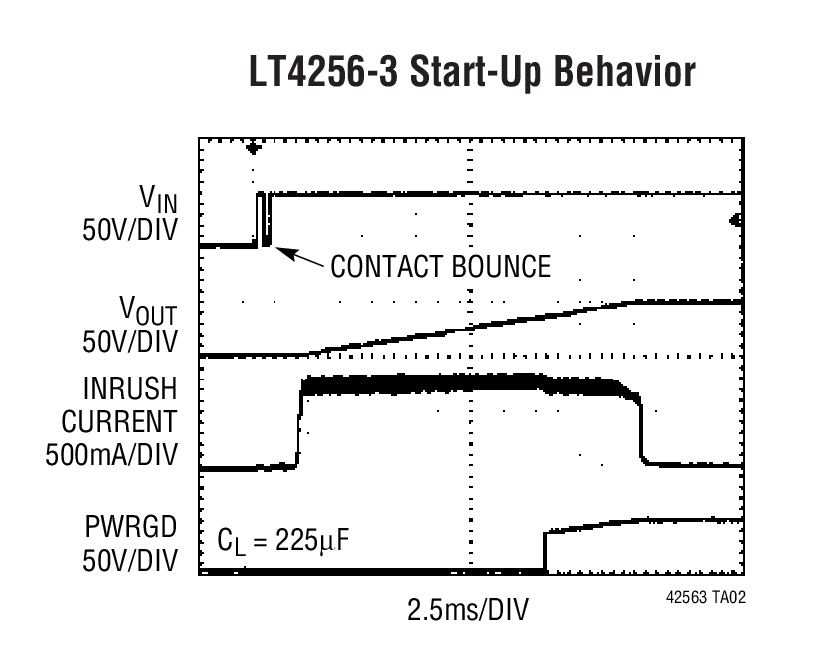

可编程电源电压上电速率
-
MOSFET 开路检测
-
1% 过压和欠压检测准确度
-
采用 16 引脚 SSOP 封装
LT®4256-3 是一款高电压热插拔 (Hot Swap™) 控制器，其允许在带电背板上安全地进行电路板的插拔操作。一个内部驱动器负责驱动高压侧 N 沟道 MOSFET 栅极，以控制 10.8V 至 80V 的电源电压。该器件具有一个开路检测 (OPEN) 输出，用于指示异常低的负载电流情况。
另外，LT4256-3 还具有一个可调的模拟折返电流限值。如果电源处于电流限制状态的时长超过了一个可编程的时间值，则 N 沟道 MOSFET 关断，PWRGD 输出被置于低电平有效状态，而且 LT4256-3 将执行自动重启 (在一个超时延迟之后) 或闭锁操作，直到 UV 引脚循环至低电平为止 (取决于 RETRY 引脚的状态)。
当输出电压升至一个编程电平以上时，PWRGD 输出将发出指示信号。一个从 VCC 引出的外部电阻器串负责提供可编程欠压和过压保护。

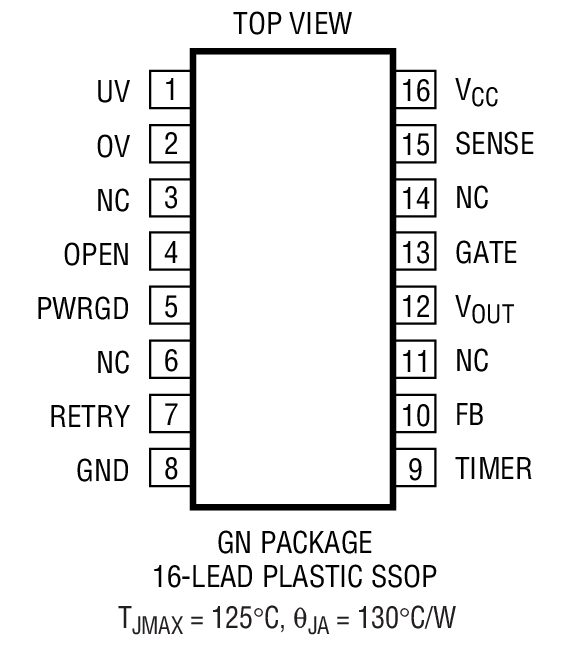

LT4256-3 采用 16 引脚 SSOP 封装。
Applications
-
带电电路板插入
-
电子电路断路器 / 电源总线
-
工业高压侧开关 / 电路断路器
-
24V / 48V 工业 / 报警系统
-
非常适合于 12V、24V 和 48V 分布式电源系统
-
48V 电信系统
参考资料
数据手册 1
可靠性数据 1
用户手册 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT4256-3CGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LT4256-3CGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LT4256-3IGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LT4256-3IGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking |
||
| LT4256-3CGN#PBF | 量产 | |
| LT4256-3CGN#TRPBF | 量产 | |
| LT4256-3IGN#PBF | 量产 | |
| LT4256-3IGN#TRPBF | 量产 | |
|
4月 6, 2022 - 22_0066 Laser Top Mark for 16QSOP Assembled in ADPG [PNG] |
||
| LT4256-3CGN#PBF | 量产 | |
| LT4256-3CGN#TRPBF | 量产 | |
| LT4256-3IGN#PBF | 量产 | |
| LT4256-3IGN#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 高压热插拔控制器 1 | ||
| LTC4260 | 推荐新设计使用 | 具 I2C 兼容型监视功能的正高电压热插拔控制器 |
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LT4256-1
- LT4256-2
- LT4256-3
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

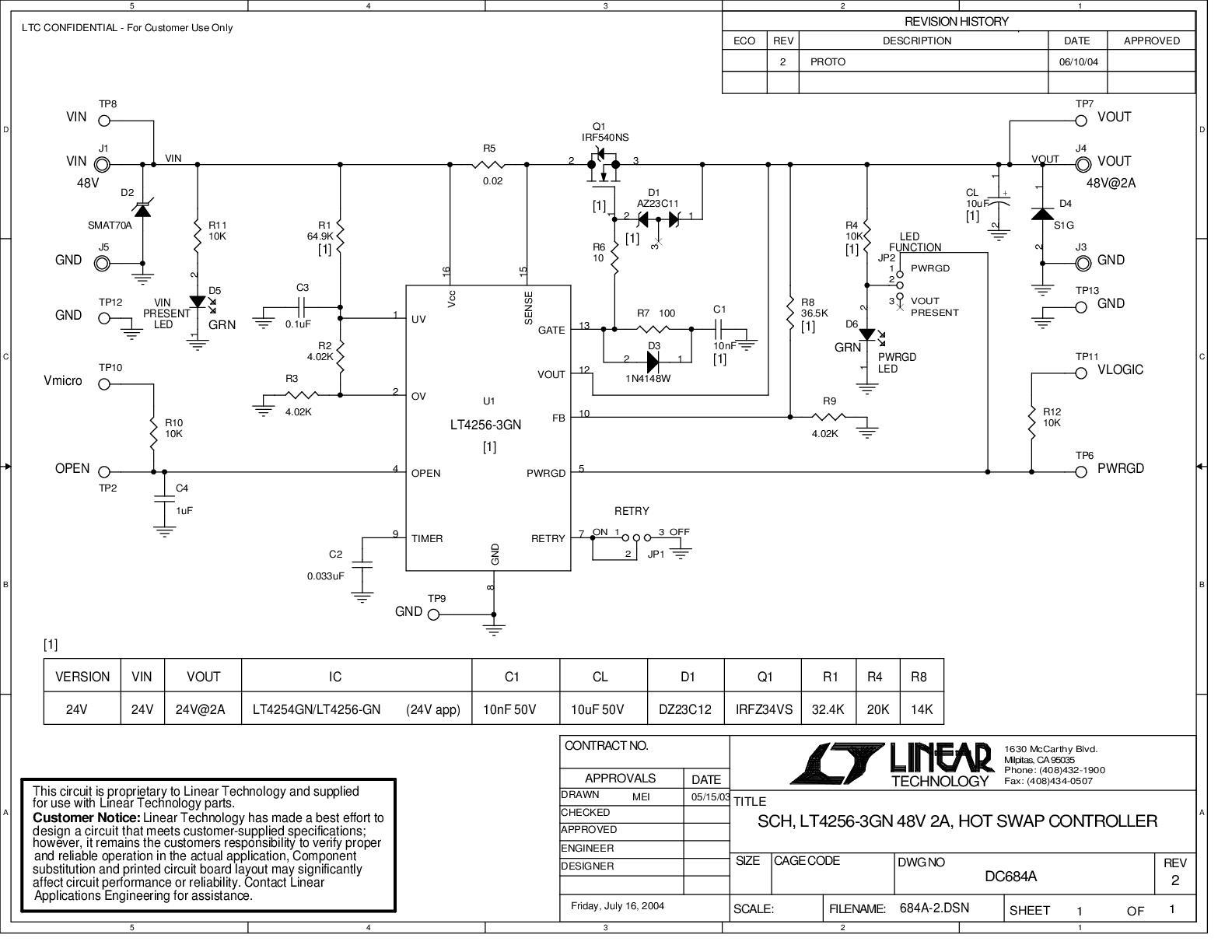

LT4256-3正电压热插拔控制器
