LT3964-1

推荐新设计使用

具有 I²C 的双 36V 同步 2A 降压型 LED 驱动器

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

产品详情

宽输入电压范围：4V 至 36V
两个独立的 2A/40V 同步降压
用于内部真彩 PWM^™ 调光 (8192:1)、模拟调光和故障报告的 I²C 接口
1000:1 外部真彩 PWM 调光和 10:1 外部模拟调光
用于脉宽调制器 (PWM) 和输出断开的 P 通道金属氧化物半导体 (PMOS) 开关驱动器
±3% 恒流调节

可调频率：200kHz 至 2MHz
时钟输出频率同步
具有报告的可编程 LED 开路保护
具有报告的短路保护
具有迟滞效应的可编程欠压锁定
内部补偿
²C 的 9 个唯一设备地址
提供 5mm × 6mm 36 引脚方型扁平式无引脚 (QFN) 封装

参考资料

数据手册 1

LT3964-1: Dual 36V Synchronous 2A Buck LED Driver with I²C Data Sheet (Rev.0) 10/13/2023

用户手册 1

EVAL-LT3964-1-AZ: 36V Synchronous Dual LED Driver with I²C (Rev.0) 10/13/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3964RUHE-1#PBF	36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3964RUHE-1#TRPBF	36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only)
		PCN25_0016_Form Material_Report Qualification Results Summary
LT3964RUHE-1#PBF	量产
LT3964RUHE-1#TRPBF	量产

这是最新版本的数据手册

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LT3964

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

具有 I2C 的 36V 同步双 LED 驱动器

立即购买更多内容

产品详情

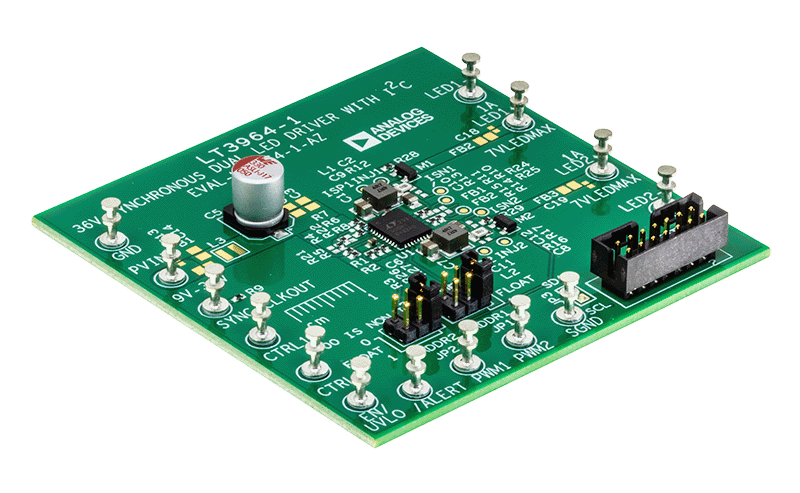

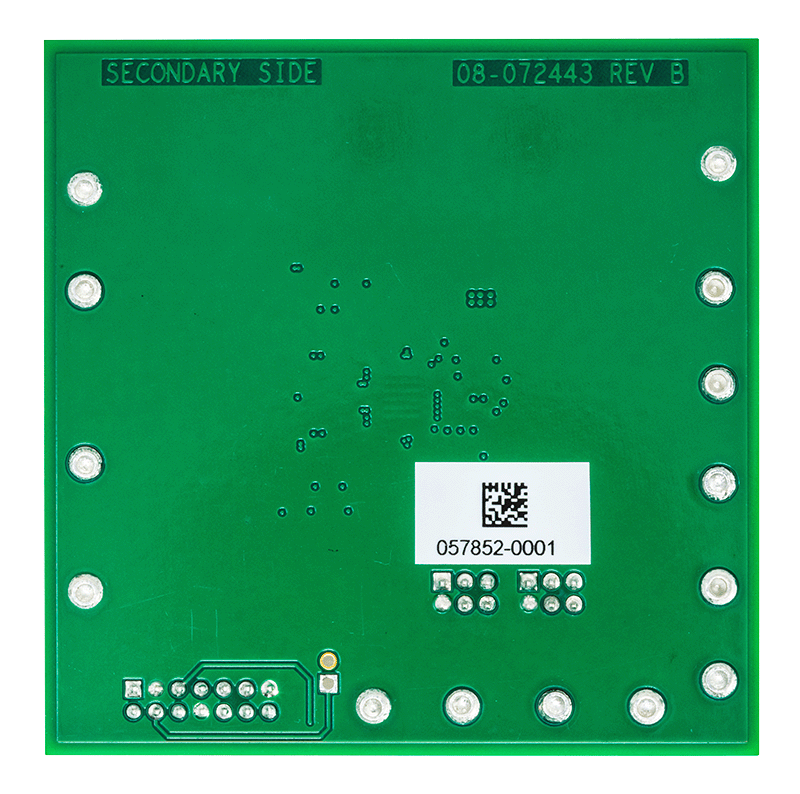

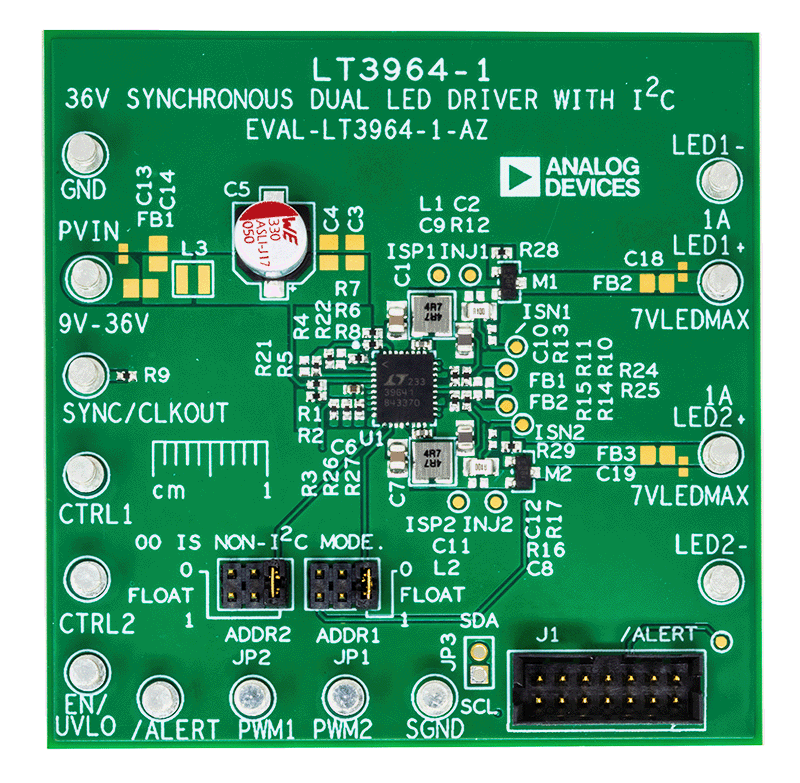

EVAL-LT3964-1-AZ 评估电路是一款 36V 同步双发光二极管 (LED) 驱动器，具有采用 LT3964-1 的 I²C。当 VIN 介于 9V 和 36V 之间时，它可以以 1A 的电流驱动两个通道的 LED。EVAL-LT3964-1-AZ 的开关频率为 2MHz。该驱动器的两个通道能够驱动具有不同电流、电压或调光比的独立 LED 串。它可以通过 I²C 通信进行控制，使用正确的 ADDR 引脚设置时，也可以在非 I²C 模式下运行。它可以防止 LED 开路和短路情况，并报告故障。在 I²C 模式下，可以启用或禁用故障。最多可以将 8 个不同的 EVAL-LT3964-1-AZ 布置在具有唯一地址的同一 I2C 总线上。连接到 DC2026C Linduino^® One 演示电路时可使用串行接口。

LT3964-1 的输入电压范围为 4V 至 36V。它具有两个独立的 1.8A、40V 降压电路，带有内部同步 40V 开关，可实现高效率和小尺寸。它具有 200kHz 至 2MHz 的可调开关频率。它可以与外部源同步，或使用时钟输出 (CLKOUT) 编程。PWMTG 高端 PWM MOSFET 驱动器有助于短路保护和多功能性。尽管评估电路仅针对每个通道两个 LED 进行了优化，但如果 V_IN 足够高且在适当改变电路元件时，它可以修改为 LED 高达 33V 的降压型稳压器。

在非 I²C 模式下，通过在提供的转台上施加 PWM 信号或 CTRL 电压，每个通道都可以单独进行 PWM 和模拟调光。在 I²C 模式下，每个通道可调光至高达 8192:1，并使用串行通信模拟调光至高比率。

使用小型陶瓷输入和输出电容器，可节省空间和成本。如果 LED 灯串是打开的，则开路 LED 过压保护使用 IC 的恒压调节回路，将输出调节到大约 8.1V。

可以通过多个简单的电阻选择，在电路上调节欠压锁定。可以通过改变反馈电阻获得更高的串电压，从而调节输出电压（过压保护）。其他组件可能还需要更改才能适应更高的电压。

LT3964-1 数据手册提供了完整的套件、运行和应用信息说明。该数据手册必须与 EVAL-LT3964-1-AZ 的本用户指南一起阅读。LT3964RUHE-1#PBF 采用 36 引线塑料 5mm × 6mm QFN 封装，具有耐热性能增强型外露接地焊盘。恰当的电路板布局对于最大化热性能而言至关重要。请参见数据手册的“布局注意事项”部分。
