LT3782
量产两相、升压型 DC/DC 控制器
- 产品模型
- 6
产品详情
- 两相操作减小了所需的输入和输出电容
- 可编程开关频率：150kHz 至 500kHz
- 6V 至 40V 输入范围
- 10V 栅极驱动电压 (VCC ≥ 13V)
- 高电流栅极驱动 (4A)
- 可编程软启动和电流限值
- 旨在实现高噪声免疫力的可编程斜率补偿
- 用于外部同步驱动器並具有可编程下降沿延迟的 MOSFET 栅极信号
- 可编程欠压闭锁
- 可编程占空比箝位 (50% 或更高)
- 热特性增强型 28 引线 TSSOP 和 4mm x 5mm QFN 封装

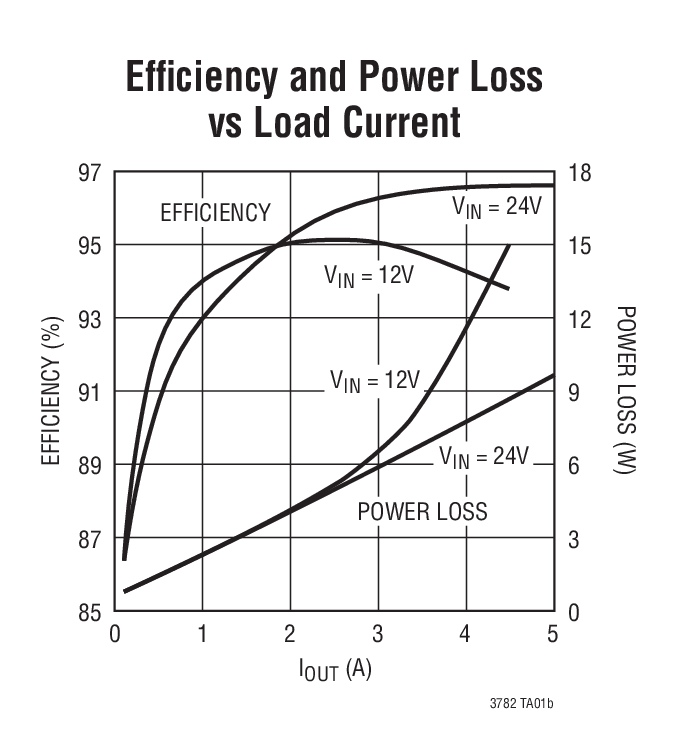

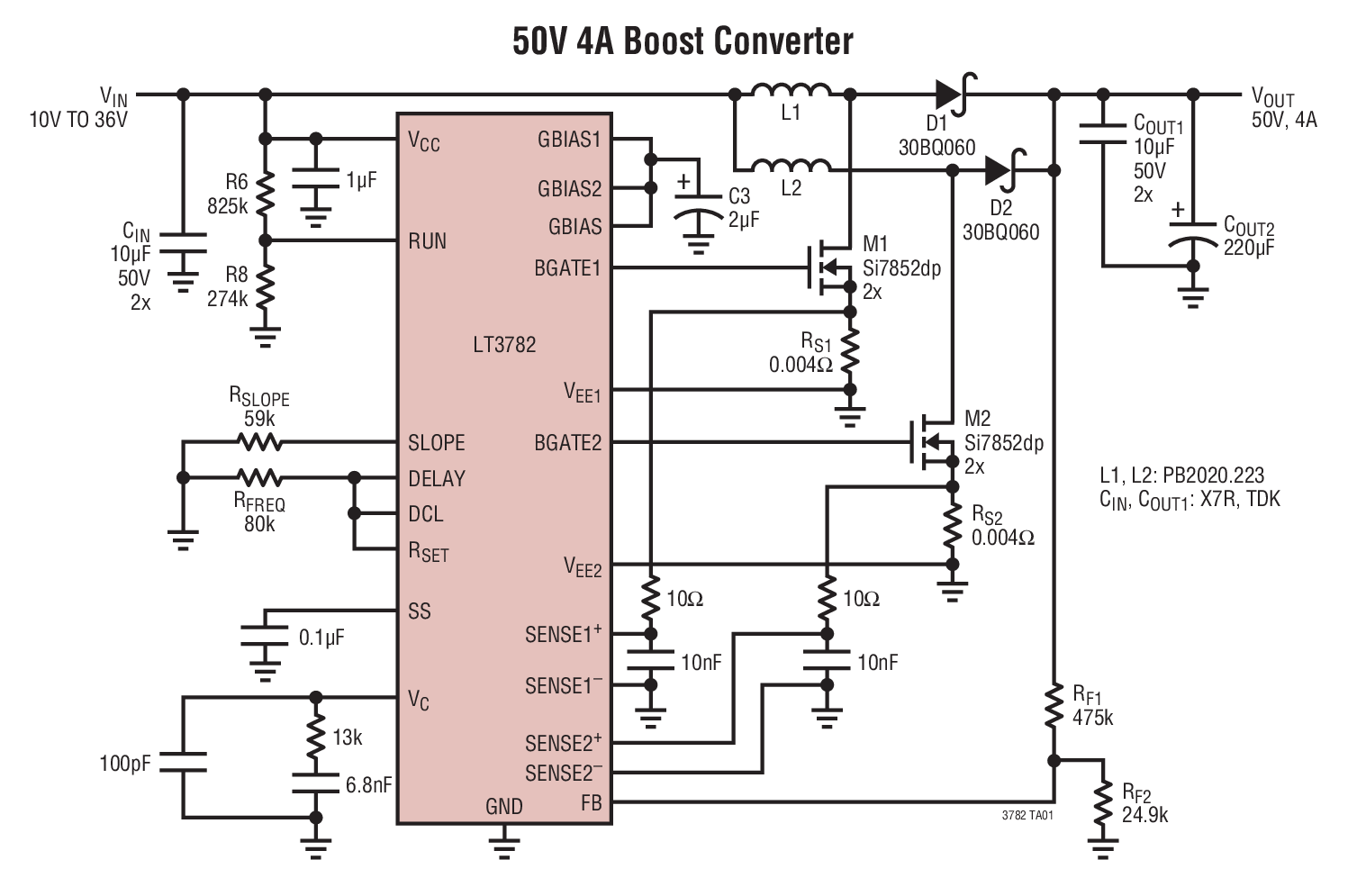

LT®3782 是一款电流模式两相升压型 DC/DC 转换控制器。其高开关频率 (高达 500kHz) 和两相操作降低了对系统滤波电容和电感的要求。
凭借 10V 的栅极驱动电压 (VCC ≥ 13V) 和 4A 的峰值驱动电流，LT3782 能够以高效率来驱动大多数工业级高功率 MOSFET。对于同步应用，LT3782 提供了具有可编程下降沿延迟的同步栅极信号，以避免在采用外部 MOSFET 驱动器时发生交叉传导。其他特点还包括可编程欠压闭锁、软启动、电流限制、占空比箝位 (50% 或更高) 和斜率补偿。
LT3782 采用热特性增强型 28 引线 TSSOP 和 4mm x 5mm QFN 封装。
对于新设计，请采用 LT3782A，这具有改良的相位匹配。
Applications
- 工业设备
- 电信基础设施
- 交错式隔离电源
参考资料
数据手册 1
可靠性数据 1
用户手册 1
设计笔记 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

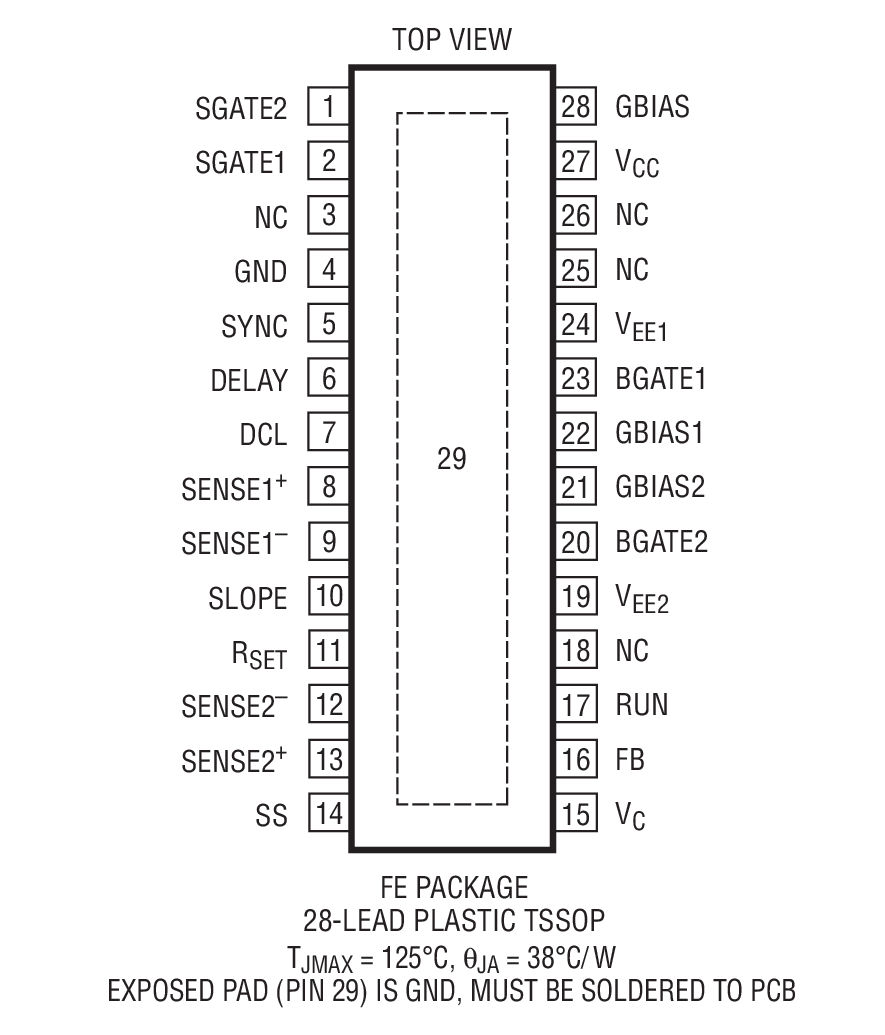

| LT3782EFE#PBF | 28-Lead TSSOP w/ EP | ||
| LT3782EFE#TRPBF | 28-Lead TSSOP w/ EP | ||

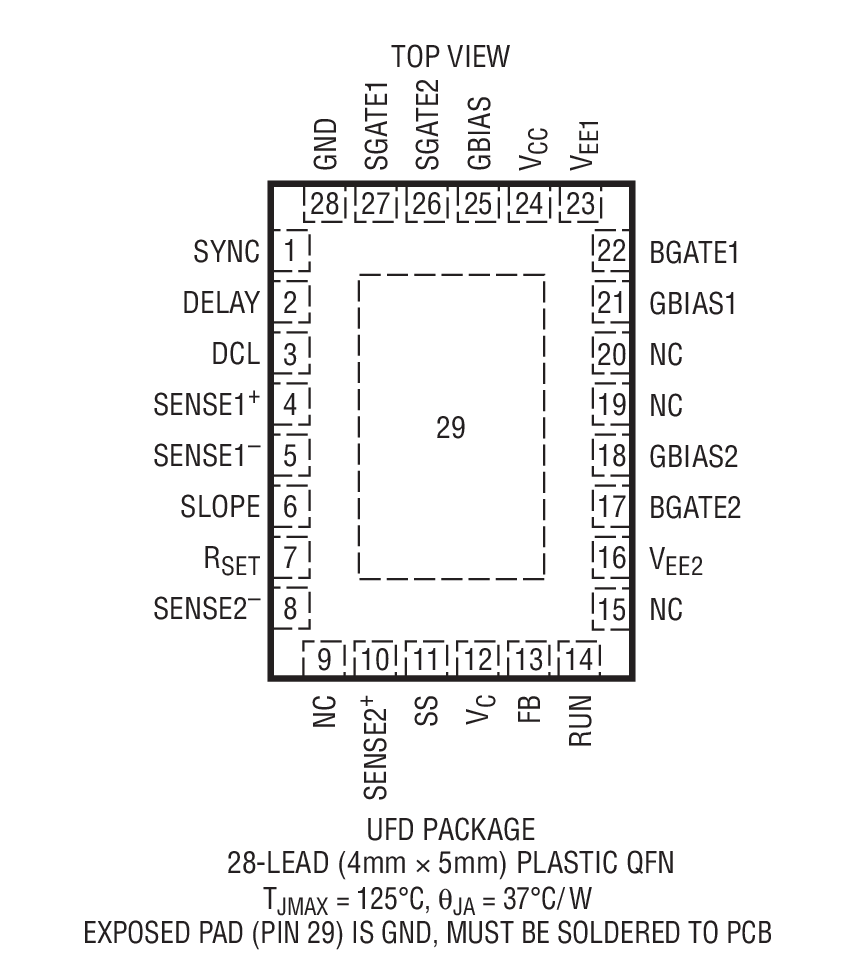

| LT3782EUFD#PBF | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | ||
| LT3782EUFD#TRPBF | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | ||
| LT3782IFE#PBF | 28-Lead TSSOP w/ EP | ||
| LT3782IFE#TRPBF | 28-Lead TSSOP w/ EP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL |
||
| LT3782EFE#PBF | 量产 | |
| LT3782EFE#TRPBF | 量产 | |
| LT3782IFE#PBF | 量产 | |
| LT3782IFE#TRPBF | 量产 | |
|
2月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products |
||
| LT3782EUFD#PBF | 量产 | |
| LT3782EUFD#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LTC3862 | 量产 | 多相电流模式升压型 DC/DC 控制器 |
工具及仿真模型
LTspice 2
- LT3782 Demo Circuit - Two Phase Step-Up DC/DC Converter (10-14V to 24V @ 2.0A)
- LT3782 - Step-Up (Boost) Regulators
LTspice中提供以下器件型号：
- LT3782
- LT3782A
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

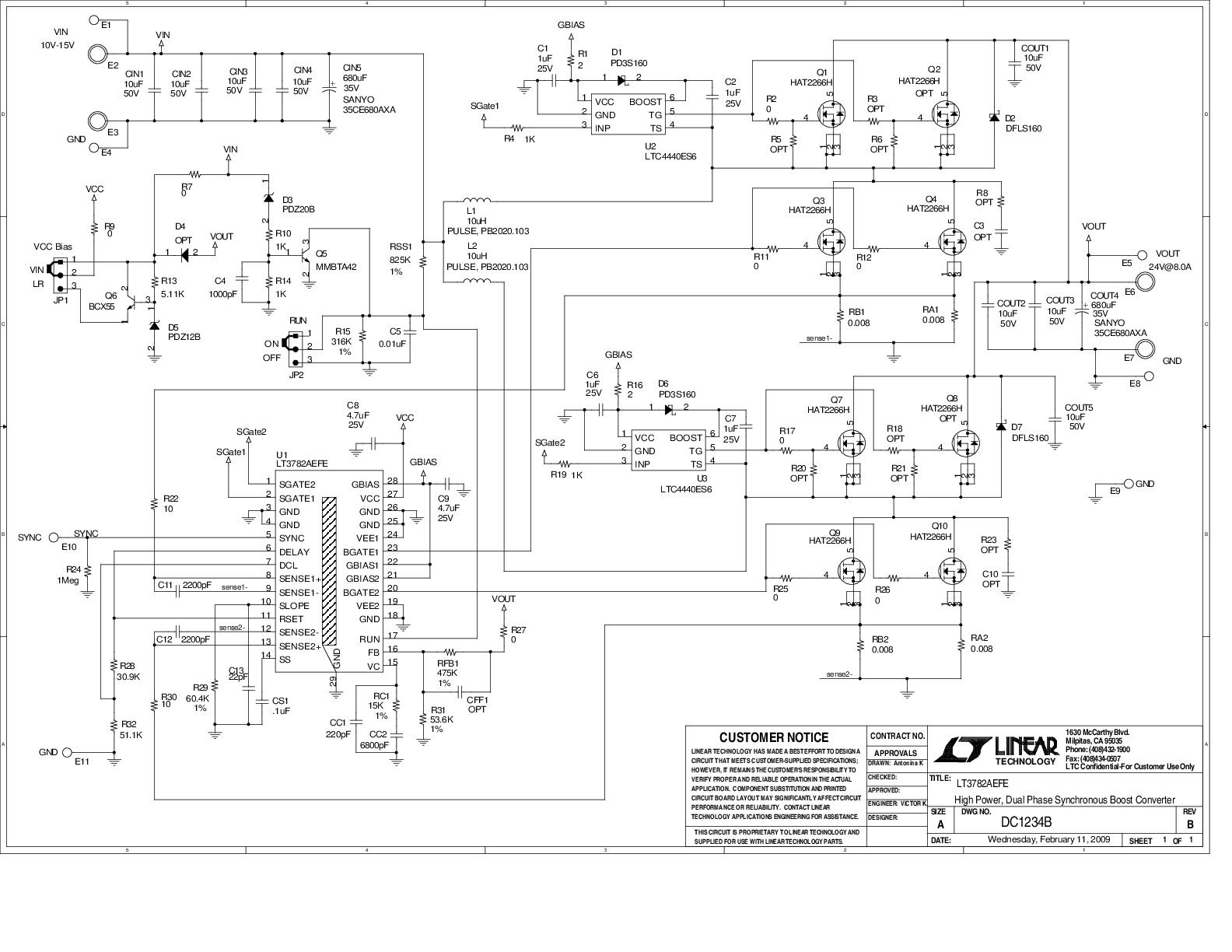

LT3782AEFE Demo Board | 2-Phase Step-Up Controller
