LT3479

量产

具有软起动和涌入电流保护功能的 3A、全功能 DC/DC 转换器

数据手册产品选型表

产品模型: 4

Viewing:

产品详情

输入电压范围：2.5V 至 24V
3A、42V 内部开关

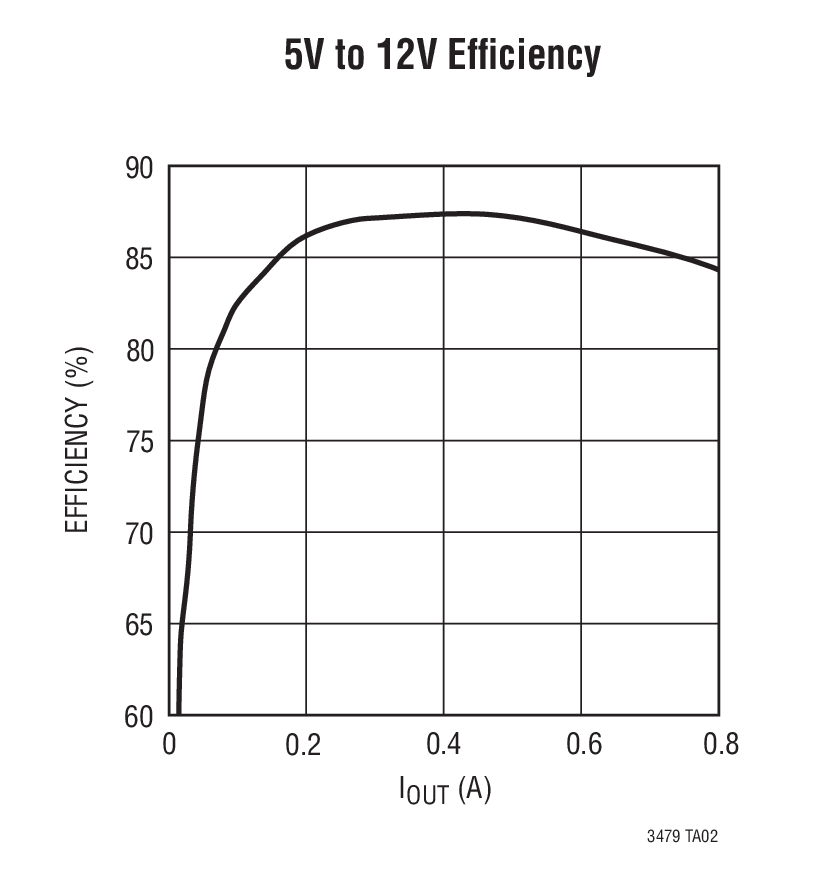

高效功率转换：达 89%
软起动
可由外部电阻器来设定频率：200kHz 至 3.5MHz
针对输入短路和热插拨的保护
低 V_CESAT 开关：0.3V/2.5A (典型值)
可提供正输出和负输出

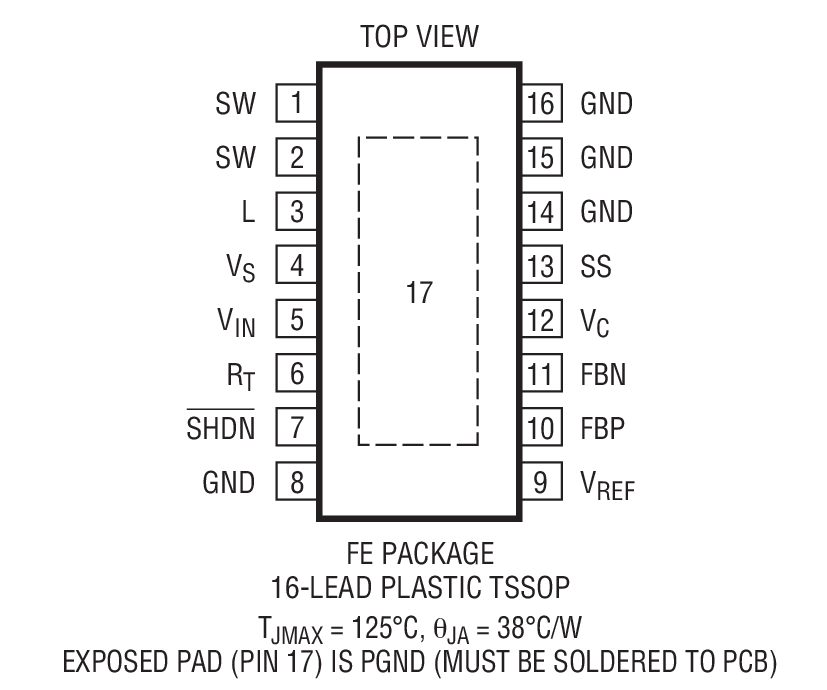

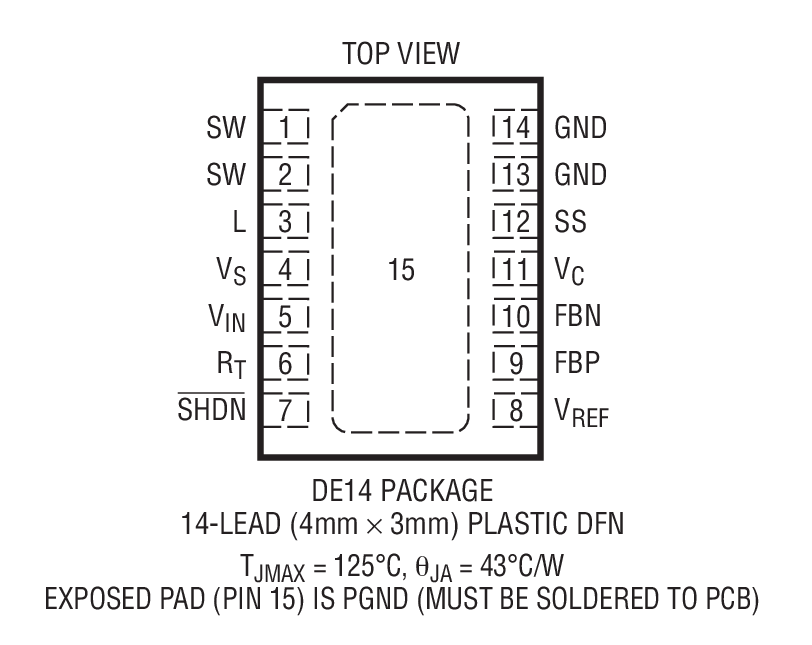

采用耐热增强型 14 引脚 (4mm×3mm) DFN 和 16 引脚 TSSOP 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3479EDE#PBF	14-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3479EDE#TRPBF	14-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3479EFE#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3479EFE#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LT3479EDE#PBF	量产
LT3479EDE#TRPBF	量产
4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LT3479EFE#PBF	量产
LT3479EFE#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
高压热插拔控制器 1
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT3479

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

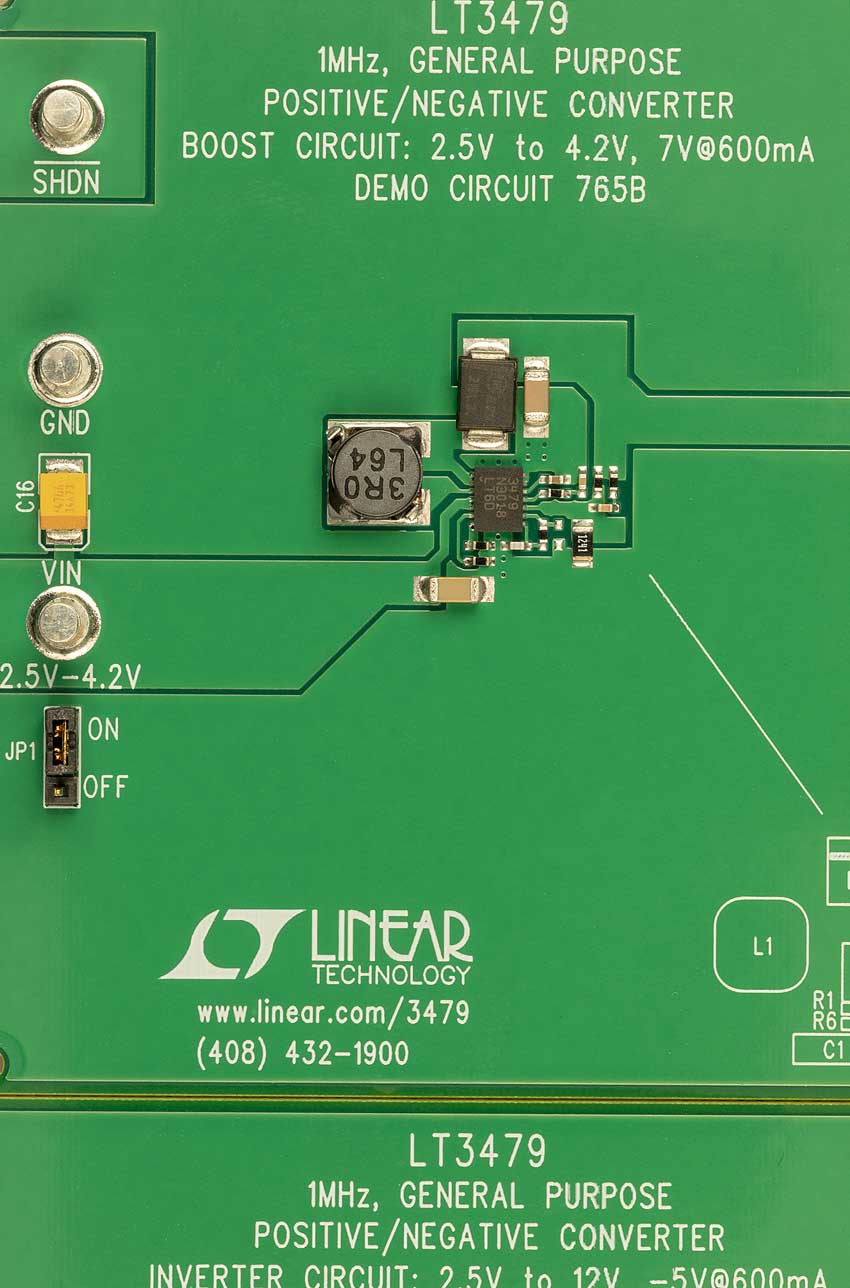

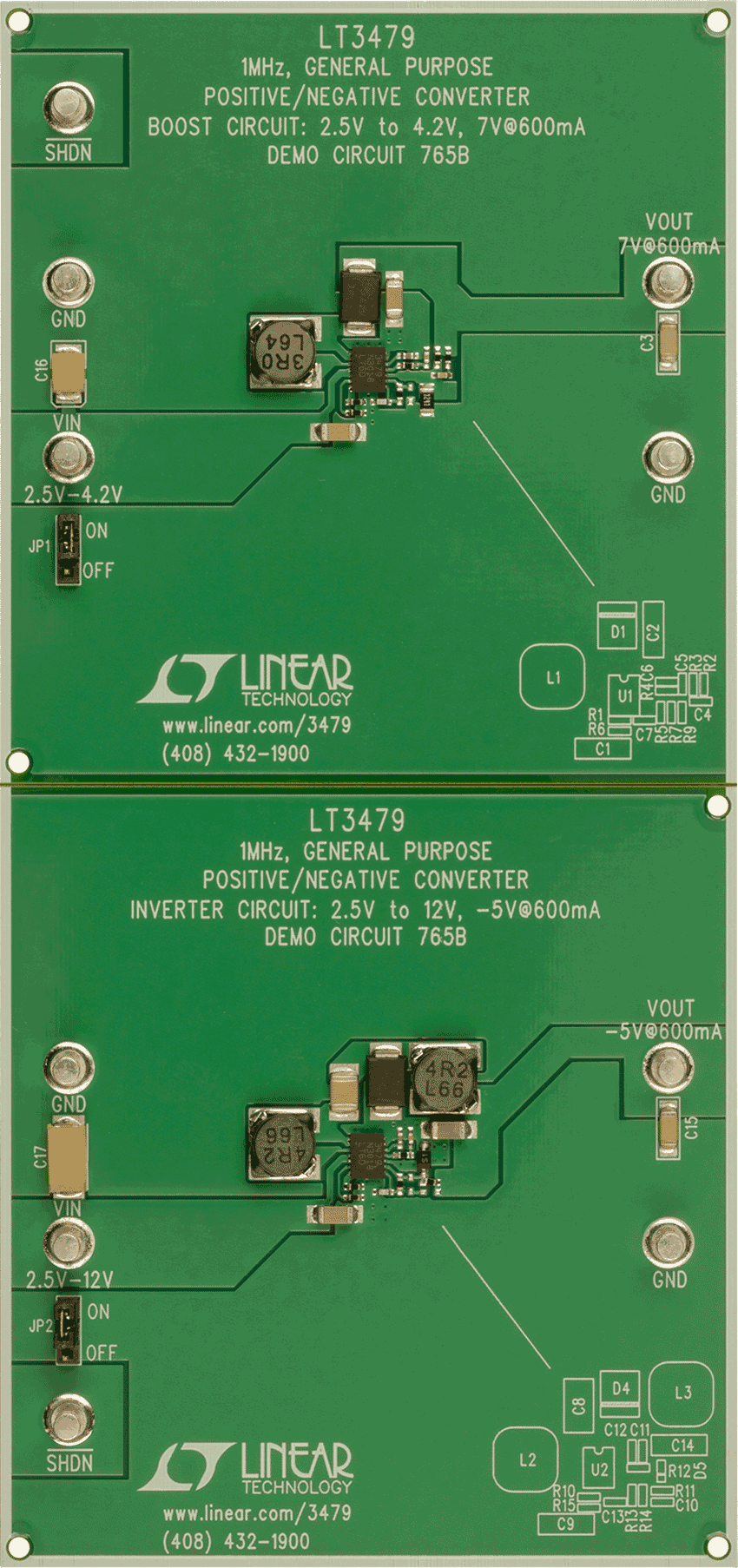

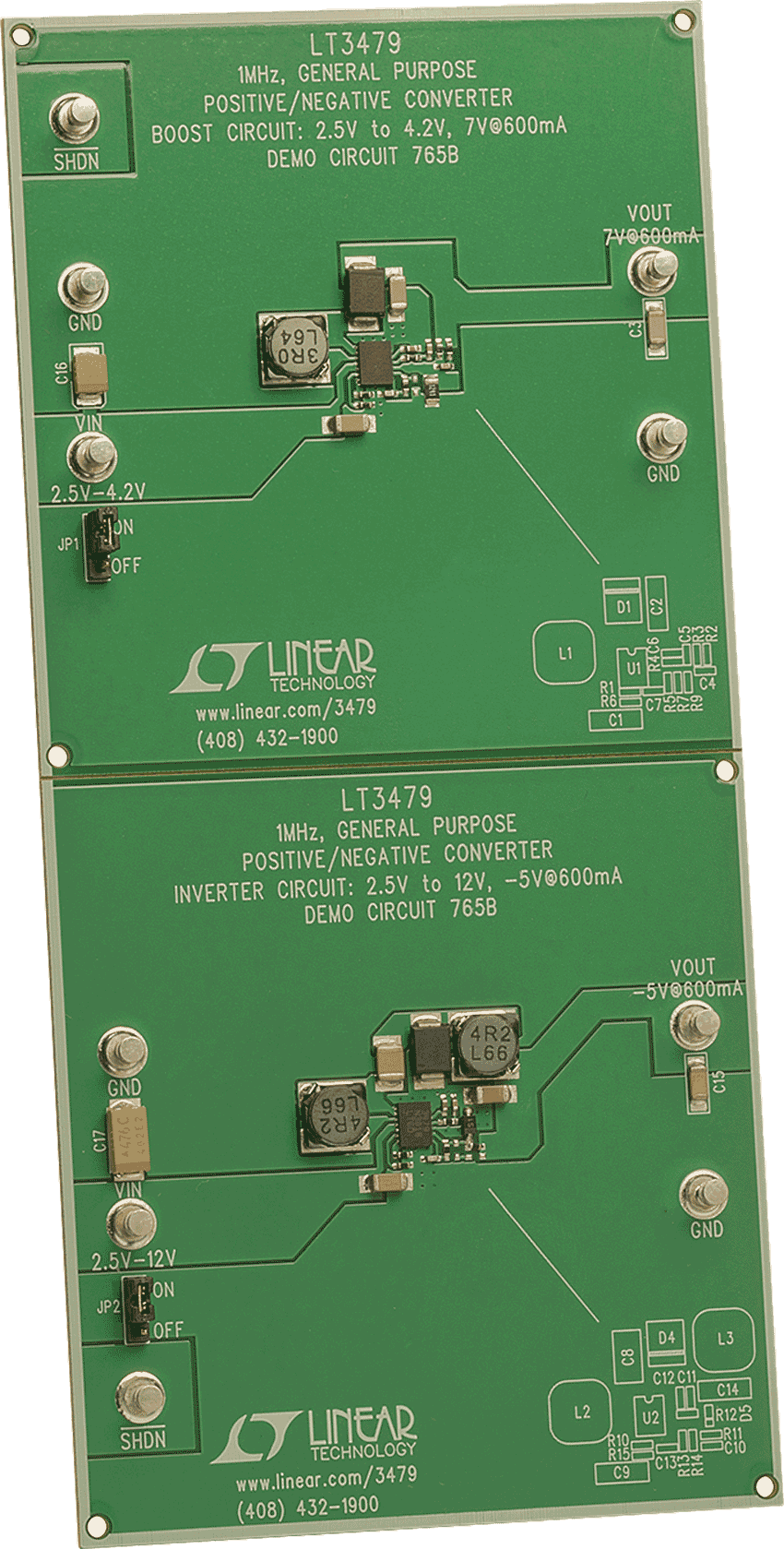

LT3479EDE 演示板 | 正/负转换器 (LT3479 ×2)，升压：2.5V ≤ VIN ≤ 4.2V，VOUT = 7V (在 600mA)，负输出转换器：2.5V ≤ VIN ≤ 12V，VOUT = –5V (在 600mA)

立即购买更多内容

产品详情

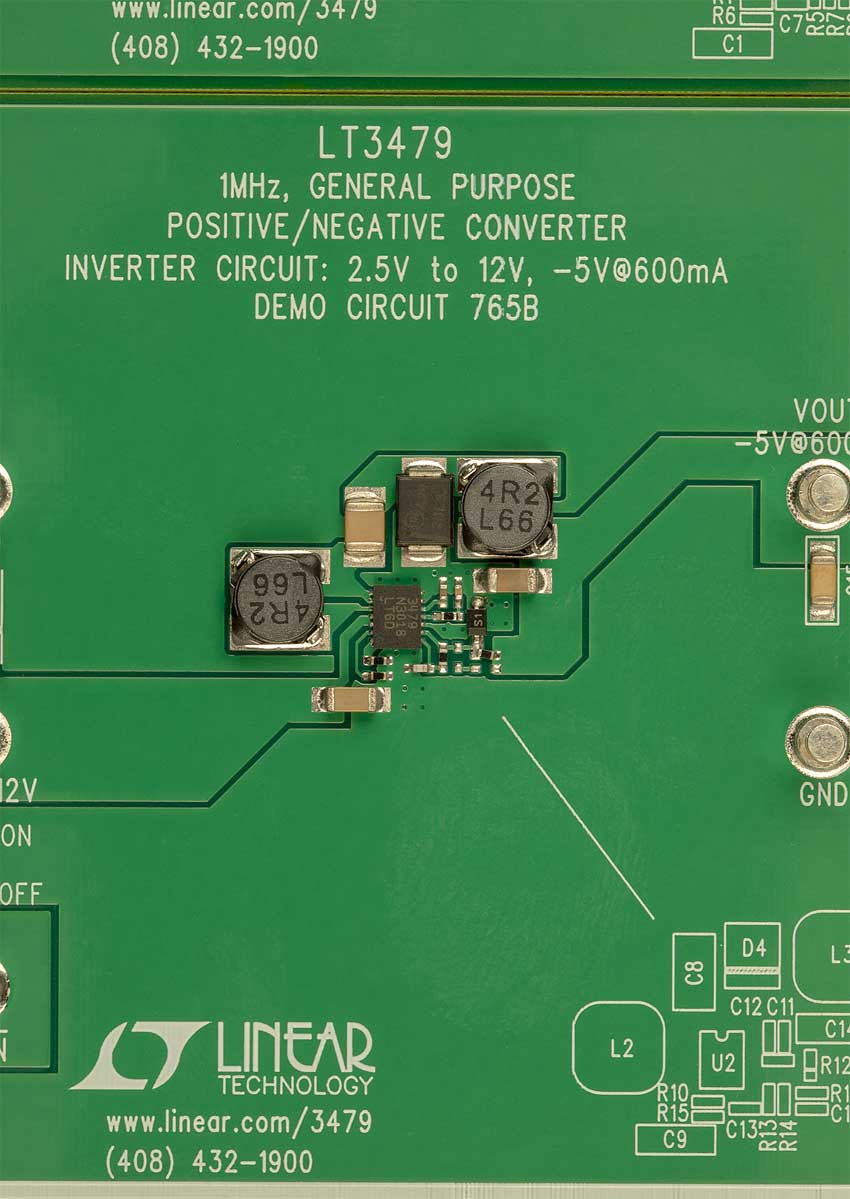

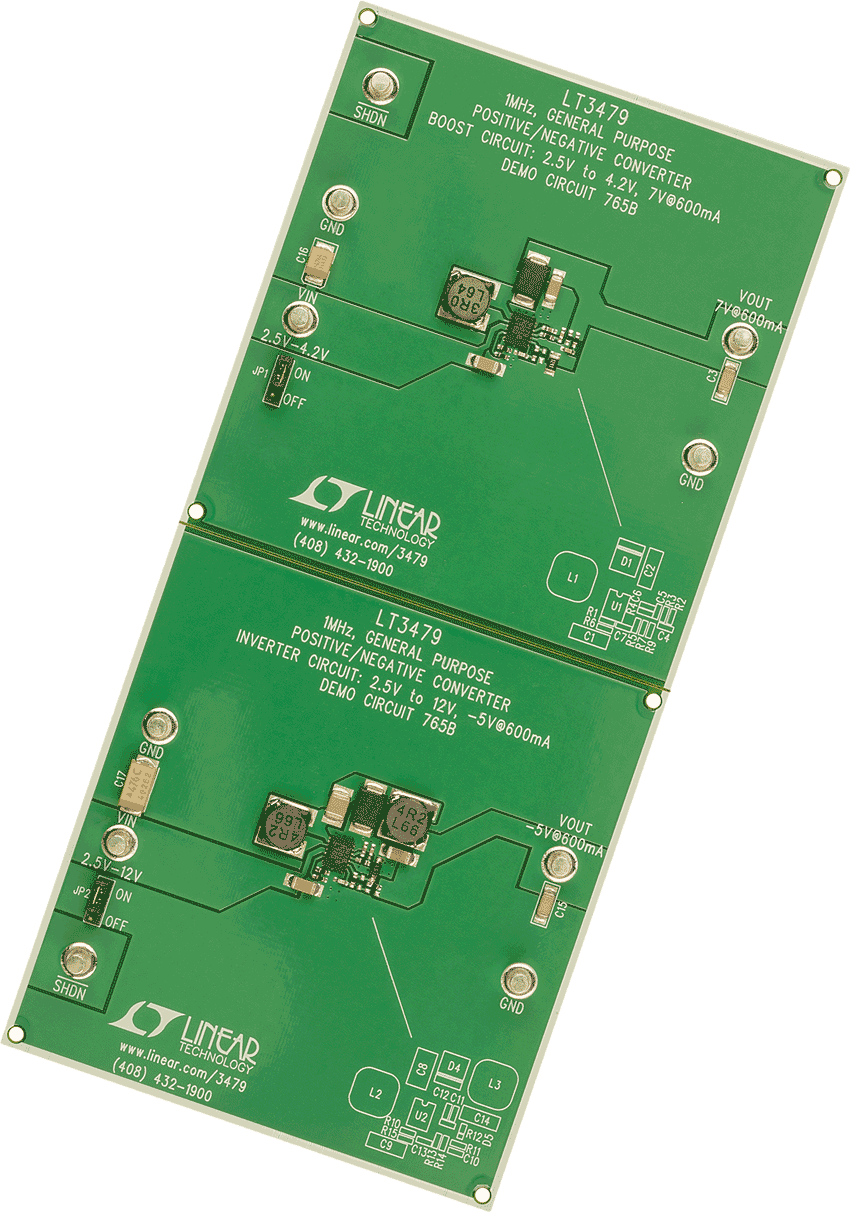

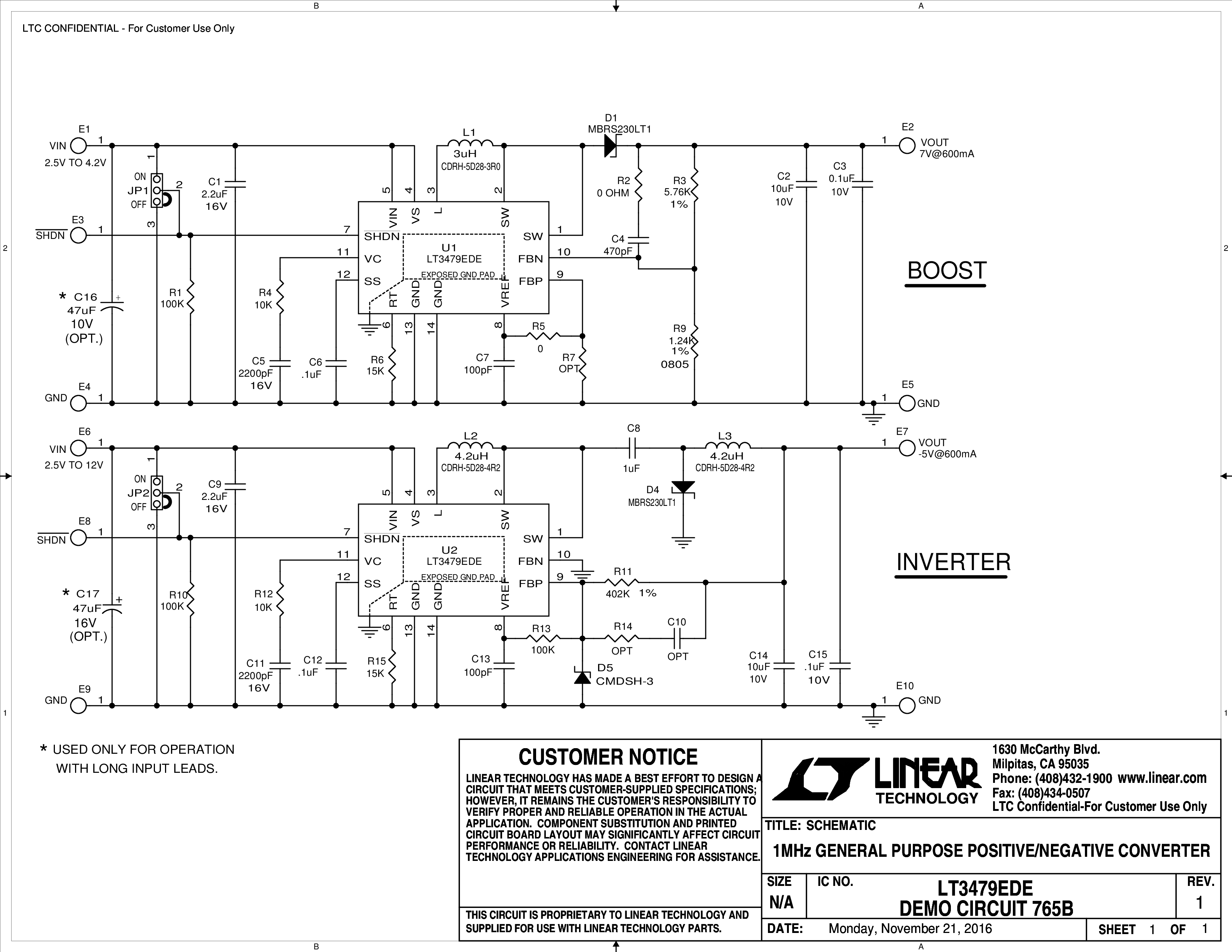

演示电路 765B 是一款采用 LT3479EDE 的通用 1MHz 正和负转换器。该演示电路演示了升压电路和负输出电路的小尺寸和低组件数。升压转换器设置为将 2.5V 至 4.2V 输入转换为 7V 输出 (在 600mA)。负输出电路可采用一个 2.5V 至 12V 输入产生一个 –5V/600mA 输出。
