LT1537
LT1537
量产采用小电容器的先进低功率 5V RS232 收发器
- 产品模型
- 4
Viewing:
产品详情
- 低成本
- 使用小的电容器：0.1μF、0.2μF
- 在停机模式中电源电流为 1μA

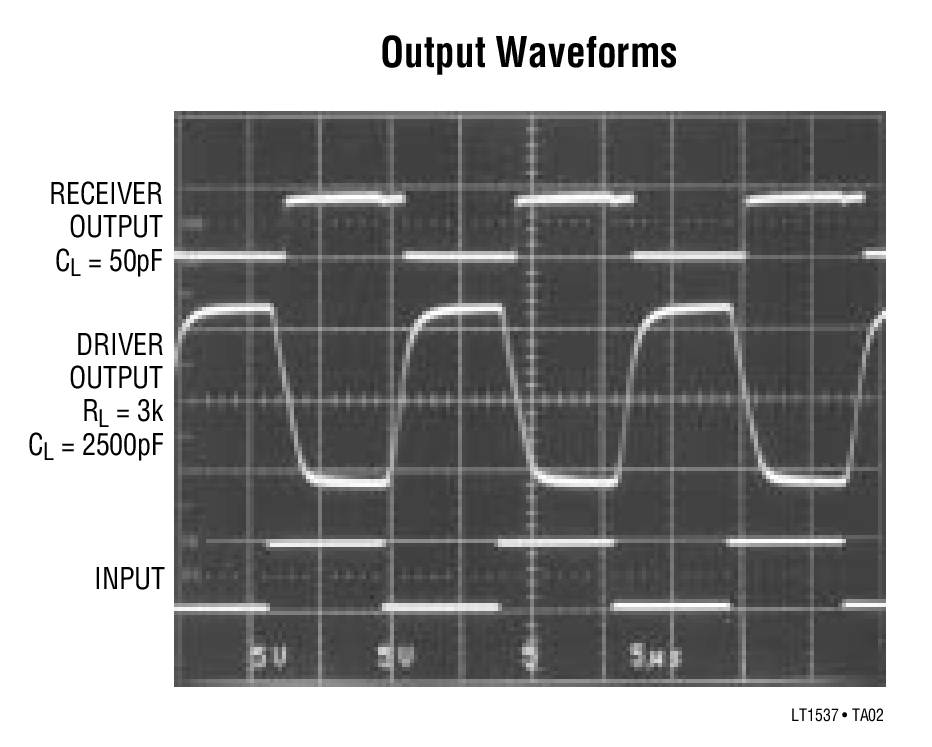

- 120kBaud 传输速率 (RL = 3k，CL = 2500pF)
- 250kBaud 传输速率 (RL = 3k，CL = 1000pF)
- 与 CMOS 器件相似的低功率：40mW
- 采用单 5V 电源工作
- 简易的 PC 布局：直通式架构
- 坚固型双极性设计
- 当关闭或断电时输出呈高阻抗状态
- 改进的保护能力：RS232 I/O 线路可被强制至 ±25V 而不致受损
- 输出过压不会迫使电流返回到电源中
- 绝对无闭锁现象
- 可提供 SO 封装
LT®1537 是一款 3 驱动器、5 接收器 RS232 收发器，其引脚与 LT1137A 相兼容，提供了性能改善和两种停机模式。LT1537 的充电泵专为实现扩展的合规性而设计，能提供大于 35mA 的负载电流。电源电流通常为 8mA，与类似的 CMOS 器件不相上下。一个先进的驱动器输出级在驱动重的容性负载时传输速率高达 250kbaud。
LT1537 完全符合所有的 RS232 规范。特殊的双极型结构技术可在故障情况超过针对 RS232 所规定的限值时保护驱动器和接收器免受损坏。驱动器输出和接收器输入可短接至 ±25V，并不会损坏器件或电源发生器。此外，RS232 I/O 引脚能安然承受多次 ±5kV ESD 冲击。
该收发器具有两种停机模式。一种停机模式负责停用驱动器和充电泵，另一种停机模式则用于关断所有的电路。当停机时，驱动器和接收器呈现高阻抗输出状态。
应用
- 笔记本电脑
- 掌上型电脑
参考资料
数据手册 1
可靠性数据 1
视频 2
产品选型卡 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

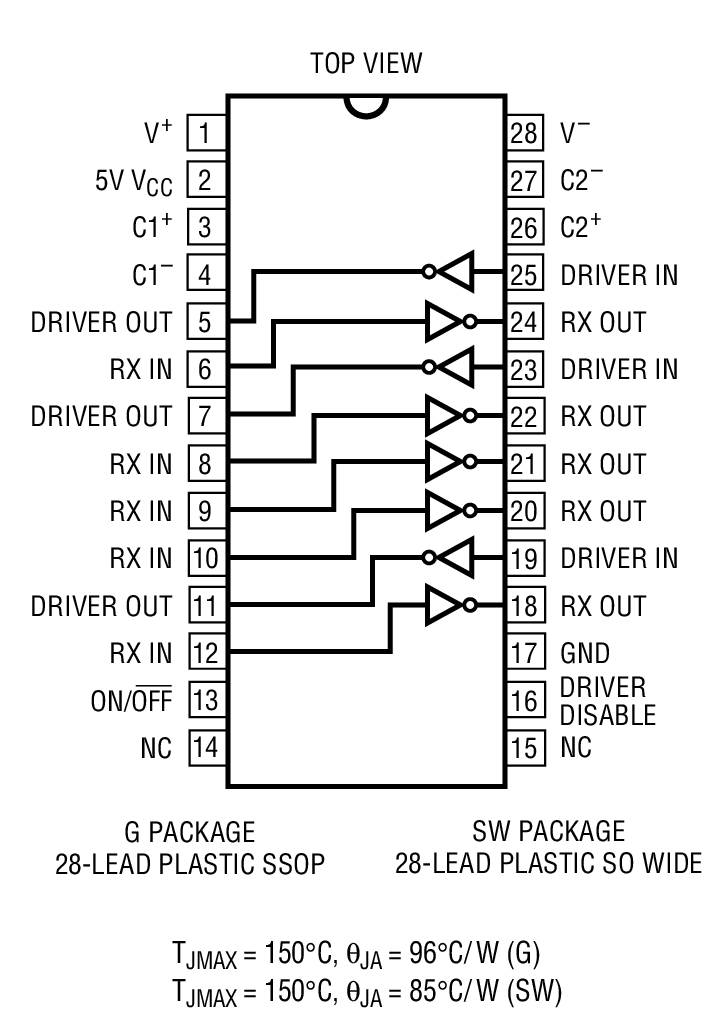

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1537CG#PBF | 28-Lead SSOP | ||
| LT1537CG#TRPBF | 28-Lead SSOP | ||
| LT1537CSW#PBF | 28-Lead SOIC (Wide 0.3 Inch) | ||
| LT1537CSW#TRPBF | 28-Lead SOIC (Wide 0.3 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 6, 2022 - 22_0171 Laser Top Mark Conversion for SSOP Packages Assembled in PNG |
||
| LT1537CG#PBF | 量产 | |
| LT1537CG#TRPBF | 量产 | |
|
8月 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
| LT1537CSW#PBF | 量产 | |
| LT1537CSW#TRPBF | 量产 | |
