LT1498
量产10MHz、6V/µs、双通道、轨至轨输入和输出、精准 C-Load 运算放大器
- 产品模型
- 10
产品详情
- 轨至轨输入和输出
- 475μV 最大 VOS (从 V+ 至 V¯)
- 增益带宽乘积：10MHz
- 转换速率：6V/μs
- 每个放大器的低电源电流：1.7mA
- 输入失调电流：65nA (最大值)
- 输入偏置电流：650nA (最大值)
- 开环增益：1000V/mV (最小值)
- 低输入噪声电压：12nV/√Hz (典型值)
- 宽电源范围：2.2V 至 ±15V
- 大输出驱动电流：30mA
- 可在容性负载高达 10,000pF 的情况下保持稳定

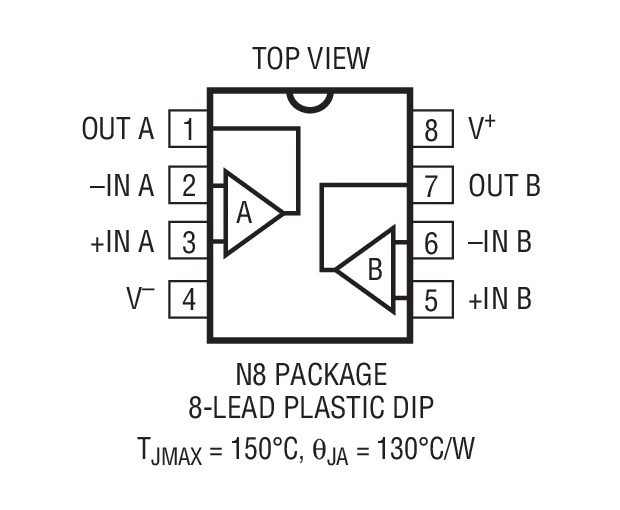

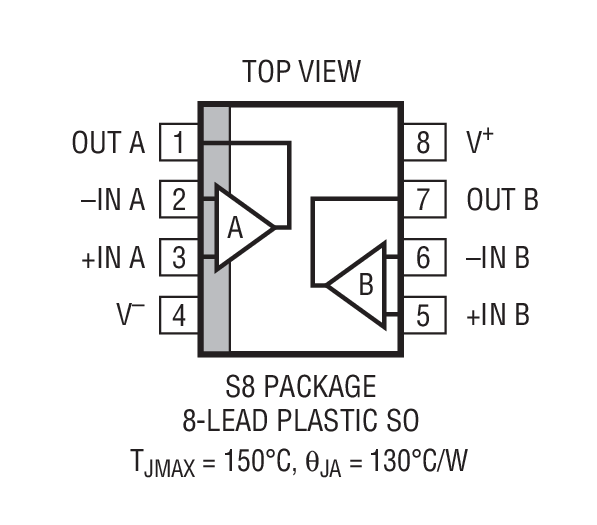

- 双通道器件采用 8 引脚 PDIP 和 SO 封装

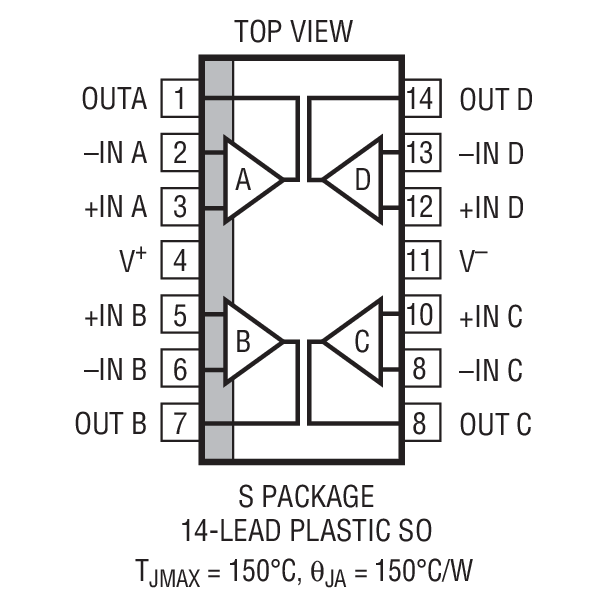

- 四通道器件采用窄体 14 引脚 SO 封装
LT®1498/LT1499 是双通道/四通道、轨至轨输入和输出、精准 C-Load™ 运算放大器，具有一个 10MHz 的增益带宽乘积和一个 6V/μs 的转换速率。
LT1498/LT1499 专为在整个电源电压范围内提供精准性能来实现输入动态范围的较大化而设计。LT1498/LT1499 的输入级均运用一种专利技术进行了修整，一个位于负电源，而另一个则位于正电源。由此获得的保证共模抑制性能大大优于其他的轨至轨输入运放。当被用作一个位于单电源 12 位 A-D 转换器之前的单位增益缓冲器时，LT1498/LT1499 所增加的误差将保证小于 1LSB，即使在单 3V 电源系统中也不例外。
凭借 110dB 的电源抑制，LT1498/LT1499 在一个 2.2V 至 36V 的电源范围内保持其性能，并针对 3V、5V 和 ±15V 电源拟订了技术规格。输入可被驱动至电源电压范围以外，而不会导致损坏或输出的相位倒置。这些运放能够在驱动高达 10,000pF 容性负载的情况下仍保持稳定。
LT1498 可提供标准的双通道运放配置 (采用 8 引脚 PDIP 和 SO 封装)。LT1499 具有标准的四通道运放配置，并采用 14 引脚塑料 SO 封装。这些器件可用作众多标准运放的直接替代型产品，旨在改善输入/输出范围和精准度。
应用
- 驱动 A-D 转换器
- 有源滤波器
- 轨至轨缓冲放大器
- 低电压信号处理
- 电池供电型系统
参考资料
数据手册 1
可靠性数据 1
应用笔记 1
技术文章 1
规范通知 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1498CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1498CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1498CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1498HS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1498HS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1498IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1498IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1498IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1498MPS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1498MPS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LT1498CN8#PBF | 量产 | |
| LT1498IN8#PBF | 量产 | |
|
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LT1498CN8#PBF | 量产 | |
| LT1498IN8#PBF | 量产 | |
|
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LT1498CN8#PBF | 量产 | |
| LT1498IN8#PBF | 量产 | |
|
10月 8, 2024 - 24_0236 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LT1498CS8#PBF | 量产 | |
| LT1498CS8#TRPBF | 量产 | |
| LT1498HS8#PBF | 量产 | |
| LT1498HS8#TRPBF | 量产 | |
| LT1498IS8#PBF | 量产 | |
| LT1498IS8#TRPBF | 量产 | |
| LT1498MPS8#PBF | 量产 | |
| LT1498MPS8#TRPBF | 量产 | |
|
10月 12, 2022 - 22_0254 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2) |
||
| LT1498CS8#PBF | 量产 | |
| LT1498CS8#TRPBF | 量产 | |
| LT1498HS8#PBF | 量产 | |
| LT1498HS8#TRPBF | 量产 | |
| LT1498IS8#PBF | 量产 | |
| LT1498IS8#TRPBF | 量产 | |
| LT1498MPS8#PBF | 量产 | |
| LT1498MPS8#TRPBF | 量产 | |
|
6月 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LT1498CS8#PBF | 量产 | |
| LT1498CS8#TRPBF | 量产 | |
| LT1498HS8#PBF | 量产 | |
| LT1498HS8#TRPBF | 量产 | |
| LT1498IS8#PBF | 量产 | |
| LT1498IS8#TRPBF | 量产 | |
| LT1498MPS8#PBF | 量产 | |
| LT1498MPS8#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LT1498
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
