LT1122
量产快速稳定、JFET 输入运算放大器
- 产品模型
- 8
产品详情
- 经 100% 测试的稳定时间 (至 1mV，在求和节点，10V 阶跃)：340ns (典型值)，540ns (最大值)
- 采用固定的反馈电容器进行测试
- 摆率：60V/μs (最小值)
- 增益带宽积：14MHz
- 功率带宽 (20VP-P)：1.2MHz
- 具稳定的单位增益；相位裕量为 60°
- 输入失调电压：600μV (最大值)
- 输入偏置电流：25ºC 时的最大值为 75pA；70ºC 时的最大值为600pA
- 输入失调电流：25ºC 时的最大值为 40pA；70ºC 时的最大值为 150pA
- 低失真
LT®1122 JFET 输入运算放大器兼具高速度和精准性能。
一种独特的多栅 JFET 工艺较大限度地减小了栅极串联电阻和栅极至漏极电容，有利于实现宽带宽性能，并且不会损害 JFET 晶体管匹配。
该器件的摆率为80V/μs，并可在 340ns 的时间里实现稳定。LT1122 在内部进行补偿以获得稳定的单位增益，而且其在电源电流仅为 7mA 的情况下拥有一个 14MHz 的带宽。LT1122 的高速度使其成为实现 12 位数据转换和采集系统之快速稳定的理想选择。
另外，LT1122 120μV 的失调电压和 500,000 的电压增益还可支持准确度达 12 位的应用。
10pA 的输入偏置电流和 4pA 的失调电流与其速度性能相结合，使得 LT1122 能够在诸如高速采样及保持放大器、峰值检波器和积分器等应用中使用。
应用

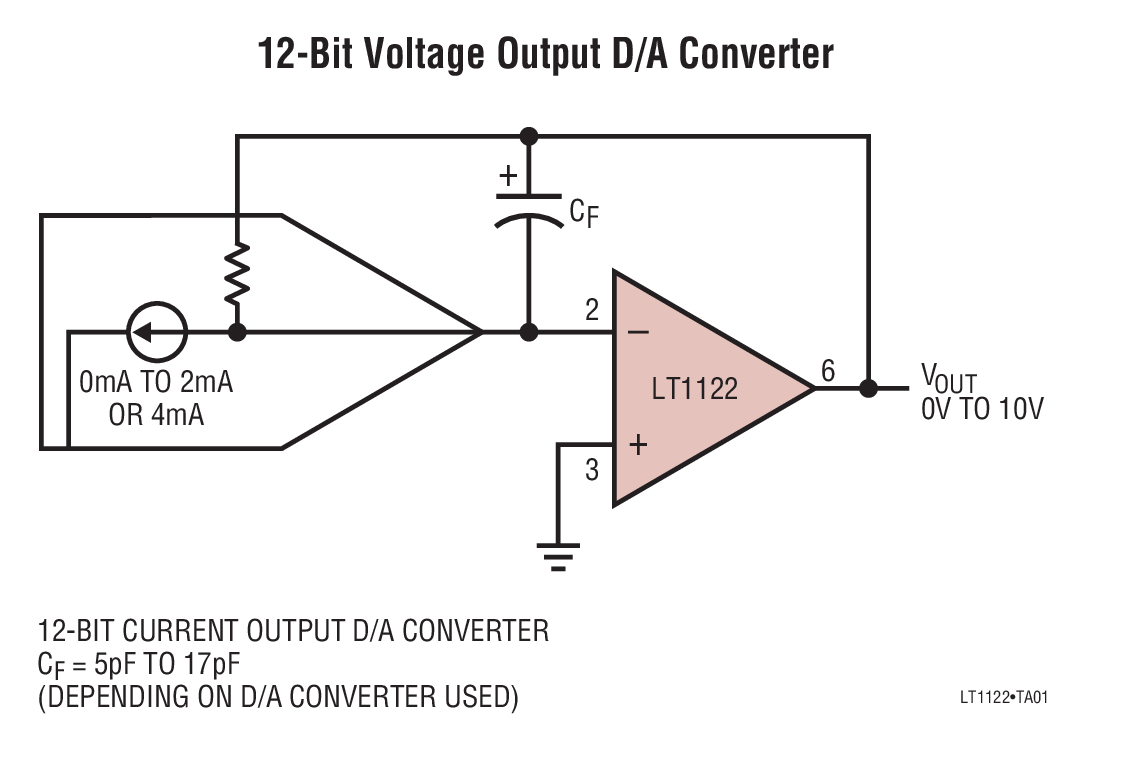

- 快速 12 位 D/A 输出放大器
- 高速缓冲器
- 快速采样及保持放大器
- 高速积分器
- 电压至频率转换器
- 有源滤波器
- 对数放大器
- 峰值检波器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 3
设计笔记 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

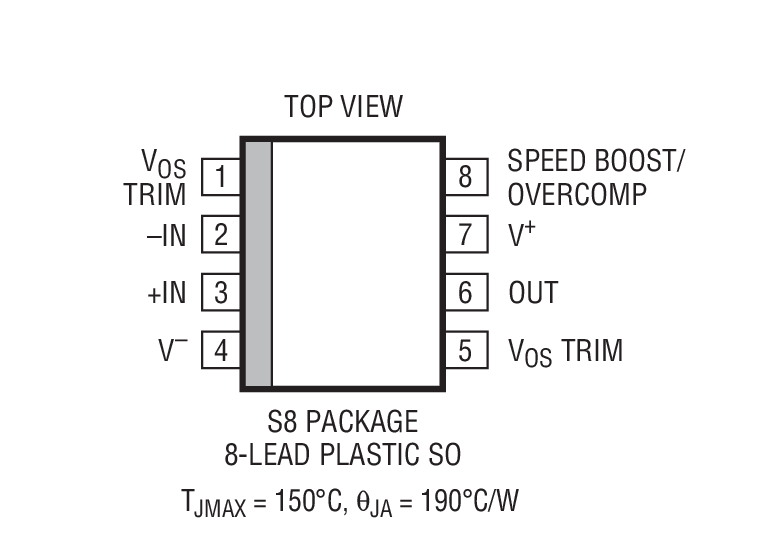

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1122ACN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1122BCN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1122CCN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1122CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1122CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1122DCN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1122DS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1122DS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LT1122ACN8#PBF | 量产 | |
| LT1122BCN8#PBF | 量产 | |
| LT1122CCN8#PBF | 量产 | |
| LT1122DCN8#PBF | 量产 | |
|
10月 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LT1122ACN8#PBF | 量产 | |
| LT1122BCN8#PBF | 量产 | |
| LT1122CCN8#PBF | 量产 | |
| LT1122DCN8#PBF | 量产 | |
|
8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LT1122ACN8#PBF | 量产 | |
| LT1122BCN8#PBF | 量产 | |
| LT1122CCN8#PBF | 量产 | |
| LT1122DCN8#PBF | 量产 | |
|
10月 8, 2024 - 24_0236 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LT1122CS8#PBF | 量产 | |
| LT1122CS8#TRPBF | 量产 | |
| LT1122DS8#PBF | 量产 | |
| LT1122DS8#TRPBF | 量产 | |
|
10月 12, 2022 - 22_0254 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2) |
||
| LT1122CS8#PBF | 量产 | |
| LT1122CS8#TRPBF | 量产 | |
| LT1122DS8#PBF | 量产 | |
| LT1122DS8#TRPBF | 量产 | |
|
6月 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LT1122CS8#PBF | 量产 | |
| LT1122CS8#TRPBF | 量产 | |
| LT1122DS8#PBF | 量产 | |
| LT1122DS8#TRPBF | 量产 | |
