DS1232
MicroMonitor芯片
- 产品模型
- 6
Viewing:
产品详情
- 停止并重新启动失控的微处理器
- 在电源瞬变期间对微处理器进行限制
- 发生电源故障后自动重启微处理器
- 监控按钮的外部覆盖情况
- 精度为5%或10%的微处理器电源监控
- 无需分立元件
- 节省空间的8引脚小型DIP封装
- 可选16引脚SOIC表面贴装封装
- 支持-40°C至+85°C工业温度范围，指定为N

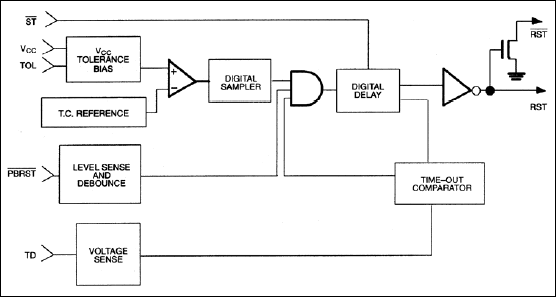

DS1232 MicroMonitor™芯片可监控微处理器的三个重要条件：电源、软件执行和外部覆盖。首先，精密的温度补偿基准电压源和比较器电路监控VCC的状态。当出现超出容差的情况时，会产生内部电源故障信号，强制复位为有效状态。当VCC返回到容差范围内的条件时，复位信号将保持有效状态至少250ms，以便电源和处理器稳定下来。
参考资料
数据手册 2
可靠性数据 1
应用笔记 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1232+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1232N+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1232S+ | Small-Outline IC, Wide (0.3in) | ||
| DS1232S+T&R | Small-Outline IC, Wide (0.3in) | ||
| DS1232SN+ | Small-Outline IC, Wide (0.3in) | ||
| DS1232SN+T&R | Small-Outline IC, Wide (0.3in) |
这是最新版本的数据手册
