ADP2147
推荐新设计使用紧凑型800 mA、3 MHz、简单DVS、降压调节器
- 产品模型
- 4
产品详情
- 输入电压：2.3 V至5.5 V
- 峰值效率： 95%
- 3 MHz固定工作频率
- 低静态电流： 23 μA
- 超低关断电流：0.2 μA（典型值）
- VSEL引脚支持简单的动态电压调整(DVS)
- 占空比：100%（低压差模式）
- 内部同步整流器、补偿和软启动
- 电流过载和热关断保护功能

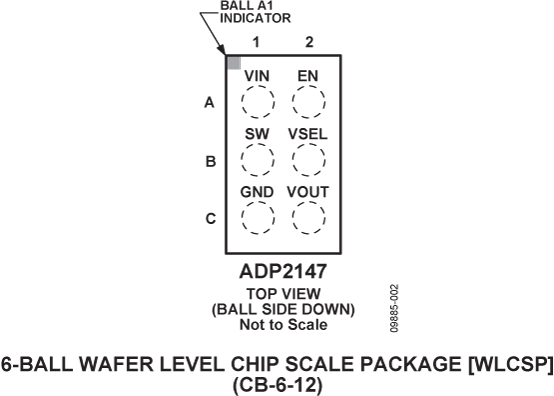

- 1 mm × 1.5 mm、6引脚小型WLCSP封装
ADP2147是一款高效率、低静态电流、降压DC-DC调节器，通过可选引脚控制，可以在两种不同的设置之间切换其输出电压。整个解决方案仅需三个小型外部元件。
降压调节器根据负载电流水平自动切换工作模式，从而实现效率最大化。输出负载较高时，降压调节器以PWM模式工作。当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。
ADP2147采用2.3V至5.5V输入电压工作，单个锂电池或锂聚合物电池、多个碱性电池或NiMH电池、PCMCIA、USB及其它标准电源均可以为其供电。在整个输入电压范围内可实现最大800mA负载电流。
ADP2147提供0.8 V至3.3 V的固定输出电压。为尽量减少外部器件数量并提高效率，所有版本均内置功率开关和同步整流器。ADP2147内置软启动功能，采用内部补偿机制。在逻辑控制的关断期间，输入与输出断开，ADP2147从电源汲取的电流不到0.2 μA（典型值）。
其他重要特性包括：欠压闭锁，用来防止电池深度放电；以及软启动，用来防止启动时的输入电流过冲。ADP2147提供6引脚WLCSP封装。
应用
- PDA和掌上型电脑
- 无线手机
- 数字音频、便携式媒体播放器
- 数码相机、GPS导航装置
- 低功耗便携式医疗设备
参考资料
数据手册 1
用户手册 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP2147ACBZ-110-R7 | 6-Ball WLCSP (1.5mm x 1mm) | ||
| ADP2147ACBZ-130-R7 | 6-Ball WLCSP (1.5mm x 1mm) | ||
| ADP2147ACBZ-150-R7 | 6-Ball WLCSP (1.5mm x 1mm) | ||
| ADP2147ACBZ-170-R7 | 6-Ball WLCSP (1.5mm x 1mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 28, 2012 - 11_0175 Shipping Changes for WLCSP Products with 8mm Carrier Tape Width |
||
| ADP2147ACBZ-110-R7 | 量产 | |
| ADP2147ACBZ-130-R7 | 量产 | |
| ADP2147ACBZ-150-R7 | 量产 | |
| ADP2147ACBZ-170-R7 | 量产 | |
这是最新版本的数据手册
评估套件
ADP2147评估板
