ADL5371
推荐新设计使用500 MHz 至 1500 MHz 正交调制器
- 产品模型
- 1
Viewing:
产品详情
- 输出频率范围：500 MHz～1500 MHz
- 调制带宽：>500 MHz（3 dB）
- 1 dB输出压缩：14.4 dBm@900 MHz
- 本底噪声：−158.6 dBm/Hz @ 915 MHz
- 边带抑制：−55 dBc @ 900 MHz
- 载波馈通：−50 dBm @ 900 MHz
- 单电源电压：4.75 V ～ 5.25 V
- 24引脚LFCSP封装
ADL5371是固定增益正交调制器（F-MOD）系列产品的成员之一，工作频率范围为500 MHz～1500 MHz。其出色的相位精度与幅度平衡适合于通信系统中的高性能中频或直接射频调制。
ADL5371提供大于500 MHz的3 dB基带带宽，非常适合于宽带零中频或低中频-射频应用以及宽带数字预失真发射机。

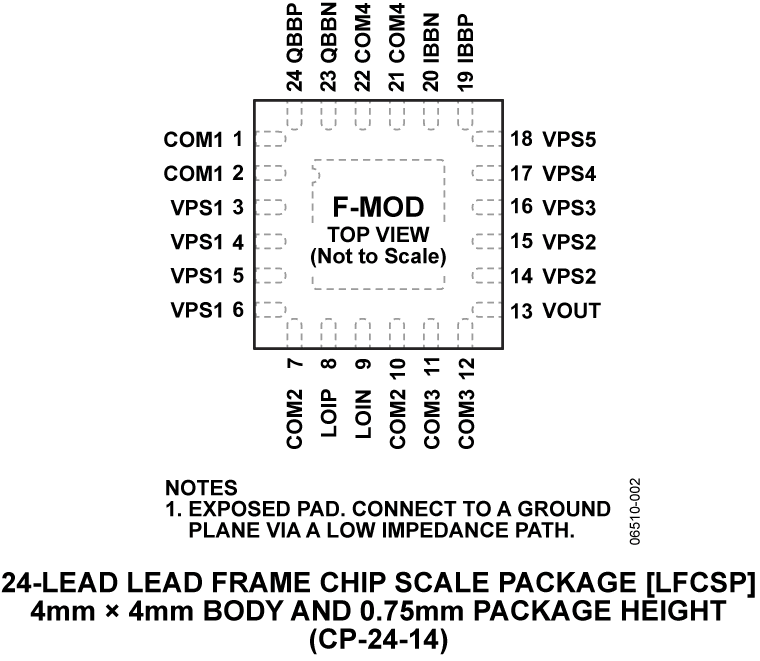

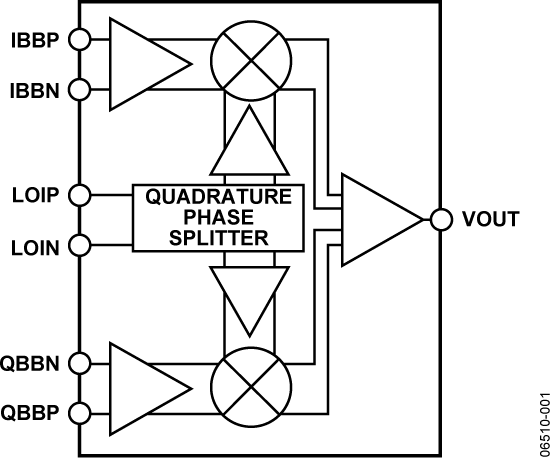

ADL5371具有两个差分基带输入和一个单端本振，并生成单端输出。
ADL5371采用ADI公司高级硅锗双极工艺制造。它采用24引脚裸露焊盘LFCSP无铅封装，工作温度范围为-40°C～+85°C。可提供无铅评估板。
应用
- 900 MHz蜂窝通信系统CDMA2000/GSM
- WiMAX/宽带无线接入系统
- 有线通信设备
- 卫星调制解调器
