AD8350
量产低失真1.0 GHz差分放大器
产品详情
- 高动态范围
- 输出IP3：+28 dBm：以50 Ω为参考（250 MHz时）
- 低噪声系数：5.9 dB（250 MHz时）
- 两个增益版本：
- AD8350-15：15 dB
- AD8350-20：20 dB
- -3 dB带宽：1.0 GHz
- 单电源供电：5 V至10 V
- 电源电流：28 mA
- 输入/输出阻抗：200 Ω
- 单端或差分输入驱动

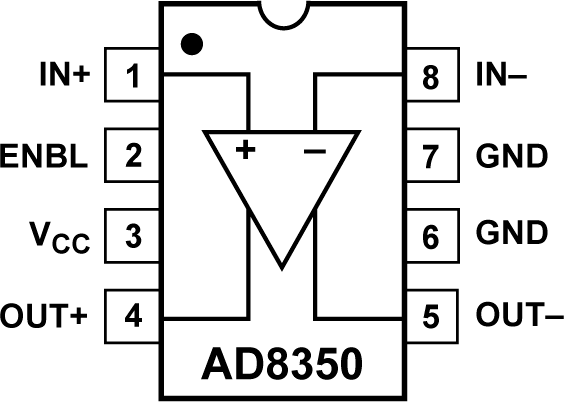

- 8引脚SOIC封装和8引脚microSOIC封装
AD8350系列为高性能全差分放大器，适用于最高1000 MHz的射频和中频电路。该放大器在250 MHz时具有出色的5.9 dB噪声系数。它在250 MHz时提供+28 dBm输出三阶交调截点(OIP3)。同时提供15 dB和20 dB的增益版本。
AD8350旨在满足通信收发器应用的高性能要求。具有出色的线性度和增强的共模抑制特性，可实现高动态范围差分信号链。这款器件可以用作通用增益模块、模数驱动器、高速数据接口驱动器以及其他功能元件。AD8350输入也可用作单端转差分电路。
该放大器的工作电压低至5 V，在250 MHz时具有+28 dBm OIP3，且失真性能略有降低。宽带宽、高动态范围和温度稳定性使该产品非常适合蜂窝、CATV、宽带、仪器仪表和其他应用所需的各种射频和中频要求。
AD8350提供8引脚单通道SOIC封装和μSOIC封装。它采用5 V至10 V电源供电，典型功耗为28 mA。AD8350提供用于功耗敏感型应用的电源使能功能。AD8350采用ADI公司的专有高速互补双极性工艺制造。该器件提供工业（–40°C至+85℃）温度范围。
应用
- 蜂窝基站
- 通信接收器
– RF/IF增益模块
– 差分模数驱动器
– SAW滤波器接口 - 单端至差分转换
- 高性能视频
- 高速数据传输
参考资料
数据手册 1
应用笔记 4
评估设计文件 2
这是最新版本的数据手册
工具及仿真模型
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
打开工具ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件
AD8350 评估板
