AD5694

量产

四通道、12位nanoDAC+™（带I²C接口）

数据手册 (Rev. D) 产品选型表

产品模型: 5

Viewing:

产品详情

高相对精度(INL)：±2 LSB（最大值，16位）
小型封装：3 mm × 3 mm、16引脚LFCSP
总不可调整误差（TUE）：±0.1% FSR（最大值）
失调误差：±1.5 mV（最大值）
增益误差：±0.1% FSR（最大值）
高驱动能力：20 mA，0.5 V（供电轨）
用户可选增益：1或2（GAIN引脚）
复位到零电平或中间电平（RSTSEL引脚）
1.8 V逻辑兼容
400 kHz I²C兼容串行接口
4个可用I²C地址
低毛刺：0.5 nV-sec
低功耗：1.8 mW (3 V)
2.7 V至5.5 V电源
温度范围：-40°C至+105°C

参考资料

数据手册 1

AD5696/AD5694: Quad, 16-/12-Bit nanoDAC+ with I²C Interface Data Sheet (Rev.D) 07/23/2012

用户手册 1

UG-532：16/12位四通道电压输出型DAC AD5696R/AD5696/AD5694R/AD5694评估板 03/12/2013

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5694ARUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5694ARUZ-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5694BCPZ-RL7	16-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5694BRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5694BRUZ-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 5, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4
		PCN21_0035_Form Material_Report Qualification Results Summary Other
AD5694ARUZ	量产
AD5694ARUZ-RL7	量产
AD5694BRUZ	量产
AD5694BRUZ-RL7	量产
7月 8, 2016 - 16_0138 AD5316R, AD5338R, AD5694, AD5694R, AD5695R, AD5696, AD5696R, AD5697R I2C Metal Mask Edit
		PCN16_0138_Form Material_Report
AD5694ARUZ	量产
AD5694ARUZ-RL7	量产
AD5694BCPZ-RL7	量产
AD5694BRUZ	量产
AD5694BRUZ-RL7	量产
1月 20, 2014 - 14_0019 Datasheet Correction for selected AD531X, AD568X and AD569X parts
		PCN14_0019_Form Material_Report
AD5694ARUZ	量产
AD5694ARUZ-RL7	量产
AD5694BCPZ-RL7	量产
AD5694BRUZ	量产
AD5694BRUZ-RL7	量产
8月 6, 2014 - 13_0223 Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China
		PCN13_0223_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
AD5694BCPZ-RL7	量产

这是最新版本的数据手册

软件资源

器件驱动器 3

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
标准数字隔离器 1
ADUM1400	量产	四通道数字隔离器（4/0通道方向性）
工业用4-20mA驱动器 1
AD5750-2	量产	电流/电压输出驱动器，输出范围可编程，适合工业应用

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

AD5694R

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

IBIS 模型 1

AD5696R IBIS Model

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

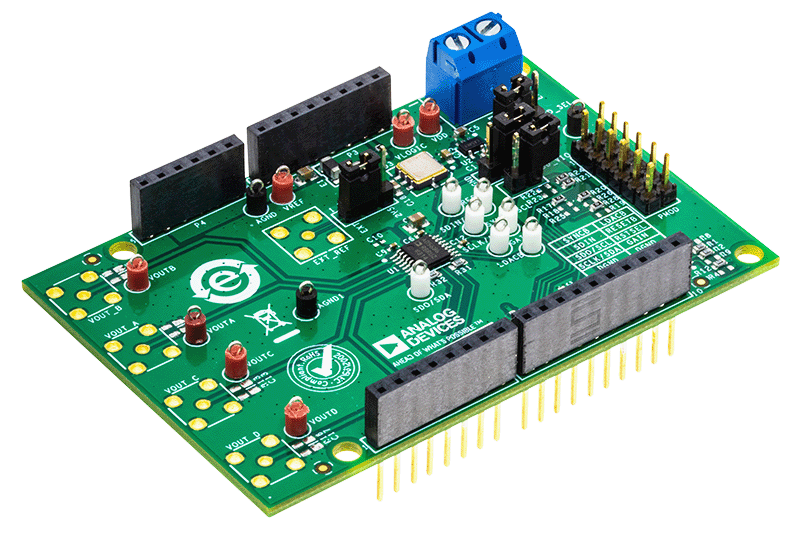

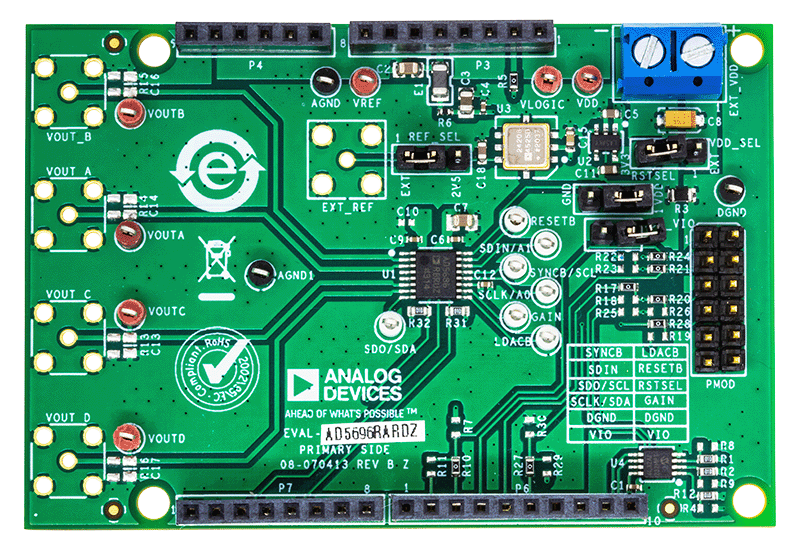

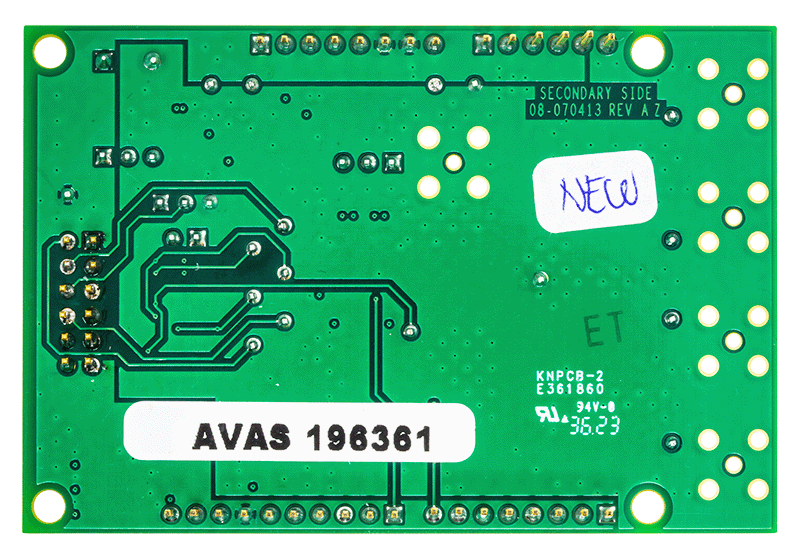

Evaluation Board for AD5696R (I2C, TSSOP)

立即购买更多内容

特性和优点

Full featured evaluation boards for the AD5696R (I²C, TSSOP)
On-board references
Various link options
PC control in conjunction with the Analog Devices, Inc., EVALSDP-CK1Z (SDP-K1) controller board

产品详情

This user guide details the operation of the EVAL-AD5686RARDZ (serial peripheral interface (SPI)) evaluation board and the EVALAD5696RARDZ (I²C) evaluation board for the AD5686R (SPI) and the AD5696R (I²C), respectively, which are both quad-channel, voltage output digital-to-analog converters (DACs).

The EVAL-AD5686RARDZ and the EVAL-AD5696RARDZ are designed to facilitate quick prototyping of the AD5686R circuit and the AD5696R circuit, respectively, thereby reducing design time. Both devices operate from a single 2.7 V to 5.5 V supply. Additionally, these devices also incorporate an internal 2.5 V reference. However, if required, a different reference voltage can be applied via the EXT_REF SMB connector. Although these two DACs share common features, they differ in their digital interface protocols. The AD5686R uses SPI whereas the AD5696R uses I²C.

The EVAL-AD5686RARDZ and the EVAL-AD5696RARDZ interface with the USB port of a PC via a system demonstration platform (SDP) controller board. The analysis, control, evaluation (ACE) software is available for download from both the EVAL-AD5686RARDZ product page and the EVAL-AD5696RARDZ product page. The ACE software can be used with the EVAL-AD5686RARDZ or the EVAL-AD5696RARDZ to allow the user to program the AD5686R and the AD5696R, respectively. A PMOD connection can also be found on the evaluation board to allow the connection of microcontrollers without the SDP controller board. Note that when a microcontroller is used through the PMOD connection, the SDP controller board must be disconnected. Therefore, the user cannot use the ACE software.

The EVAL-AD5686RARDZ and the EVAL-AD5696RARDZ both require the EVAL-SDP-CK1Z (SDP-K1) controller board, which is available for purchase from Analog Devices.

For full details, see the AD5686R data sheet or the AD5696R data sheet, which must be consulted in conjunction with this user guide when using either the EVAL-AD5686RARDZ or the EVALAD5696RARDZ.

资料

EVAL-AD5696RARDZ - Design Files
9.65 M

UG2147: Evaluating the AD5686R (SPI) and the AD5696R (I²C) Quad Channel, 16-Bit, Voltage Output DACs (Rev.0)
2.51 M

软件

ACE Plug In

Nano DAC Plug In
1.08 M

AD5696R评估板

立即购买更多内容

产品详情

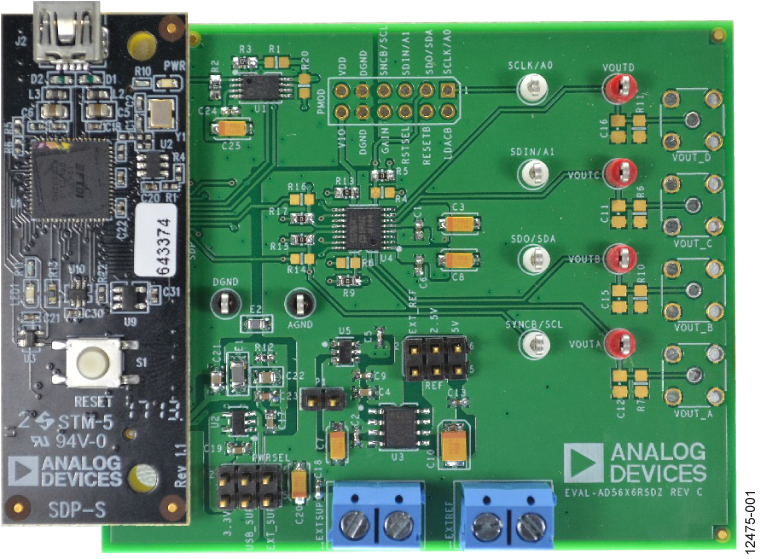

EVAL-AD5696RSDZ评估板设计可帮助用户快速进行AD5696R电路原型制作，并缩短设计时间。AD5696R采用2.7 V至5.5 V单电源供电。AD5696R内部集成2.5 V基准电压源，输出电压范围为2.5 V或5 V。EVAL-AD5696RSDZ评估板还集成了额外的基准电压源。

EVAL-AD5696RSDZ通过系统演示平台(SDP)板与PC的USB端口连接。分析控制评估(ACE)软件可从EVAL-AD5696RSDZ产品页面下载，该软件与评估板配合使用，便于用户编程AD5696R。还提供PMOD连接，以便在不使用SDP板的情况下将微控制器连接至评估板。请注意，通过PMOD连接使用微控制器时，必须断开SDP板，否则用户无法运行ACE软件。

EVAL-AD5696RSDZ评估板与ADI公司的任意SDP板兼容，并可单独购买。

有关完整详情，请参见AD5696R数据手册，使用EVAL-AD5696RSDZ评估板时必须同时参考用户指南UG-726与数据手册。

资料

EVAL-AD5696RARDZ - Design Files
9.65 M

UG-726: Evaluation Board for the AD5696R 16-Bit, Quad Channel, Voltage Output DAC (Rev.C)
591.53 K

软件

AD5696R Evaluation Software (Rev.C)
476.71 M

nanoDAC+ Evaluation Board Programmer

AD5694R评估板

立即购买更多内容

产品详情

不再提供该评估板的订购服务。请参见AD5696R评估板。

这款针对AD5694R的评估板含有SDP连接和软件，可通过SDP板控制AD5694R。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

资料

UG-532：16/12位四通道电压输出型DAC AD5696R/AD5696/AD5694R/AD5694评估板
0

AD5694
