AD5556

量产

电流输出、并行输入、14位数模转换器

数据手册 (Rev. D) 产品选型表

产品模型: 1

Viewing:

产品详情

14 位分辨率 - AD5556
16 位分辨率 - AD5546
2 象限或 4 象限乘法 DAC
±1 LSB DNL
±1 LSB INL
工作电源电压：2.7 V 至 5.5 V
低噪声：12 nV/√Hz
低功耗： I_DD = 10 µA

建立时间：0.5 µs
内置 R_FB 便于电压转换
内置四象限电阻支持0至10 V、0至–10 V或±10 V输出
满量程电流：2 mA± 20%，V_REF = 10 V
欲了解更多特性，请参考数据手册

参考资料

数据手册 1

AD5546/AD5556: Current Output, Parallel Input, 16-/14-Bit Multiplying DACs with Four-Quadrant Resistors Data Sheet (Rev.D) 09/28/2006

应用笔记 7

AN-912: Driving a Center-Tapped Transformer with a Balanced Current-Output DAC 08/07/2023

AN-137: A Digitally Programmable Gain and Attenuation Amplifier Design 09/26/2002

AN-1426: Precision, Unipolar, Inverting Conversion Using the AD5546/AD5556 DAC (Rev.B) 12/01/2016

AN-1487: Precision, Bipolar Configuration for the AD5546/AD5556 DAC (Rev.C) 11/21/2017

AN-320A: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifier, Part 1 10/15/2004

AN-1488: Precision, AC Reference Signal Attenuator Using the AD5546/AD5556 Multiplying DAC (Rev.A) 12/21/2017

AN-1486: Precision, Unipolar, Noninverting Configuration for the AD5546/AD5556 DAC (Rev.C) 11/24/2017

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

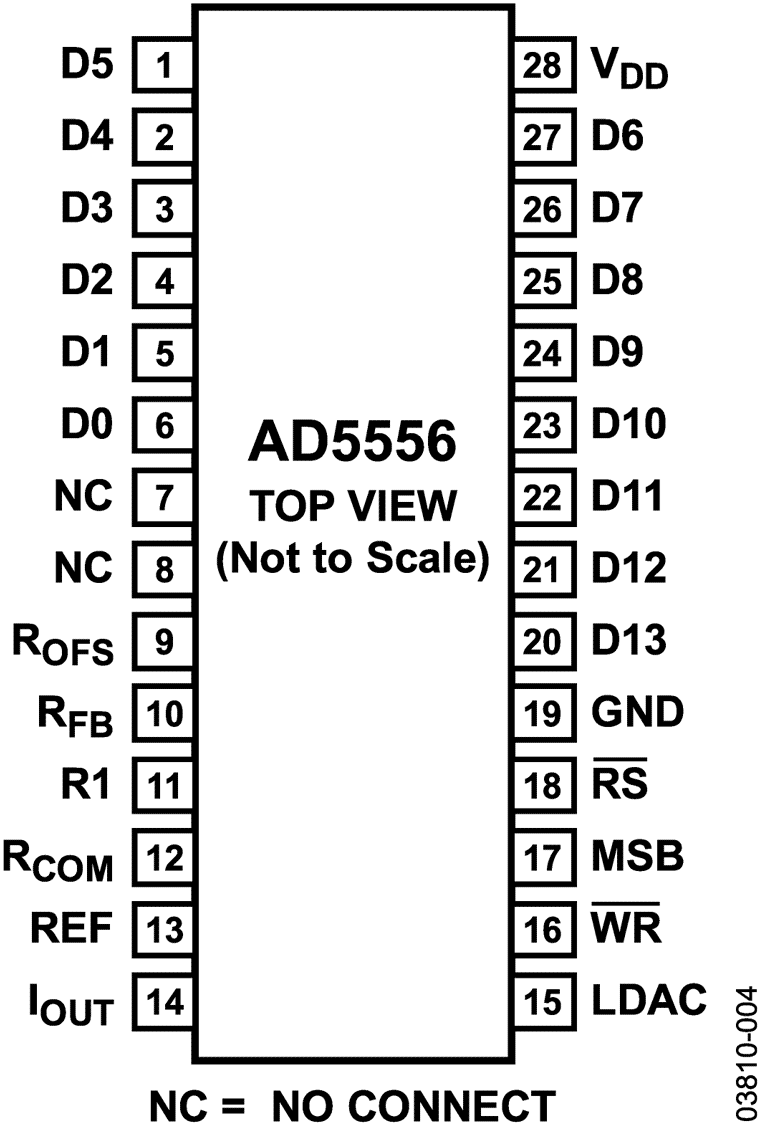

AD5556CRUZ	28-Lead TSSOP (4.4mm x 9.7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
AD5556CRUZ	量产
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
		Material_Report Material_Report Parts List PCN07_0024_Form Qual Data
AD5556CRUZ	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
串联基准电压源 5
ADR01	量产	超紧凑精密 10.0 V 基准电压源
ADR435	量产	超低噪声XFET基准电压源，具有吸电流和源电流能力
ADR4550	量产	超低噪声、高精度5.0V基准电压源
ADR421	量产	超精密、低噪声、2.500 V XFET®基准电压源

ADR4525	量产	超低噪声、高精度2.5V基准电压源
低输入偏置电流运算放大器(≤100 pA) 2
AD8610	量产	精密、低输入偏置电流、宽带宽JFET单通道运算放大器
AD8065	量产	高性能、145 MHz FastFET™运算放大器
高压运算放大器≥12V 2
ADA4077-2	推荐新设计使用	4 MHz、7 nV/√Hz、低失调和漂移、高精度双通道放大器
ADA4899-1	量产	单位增益稳定、超低失真、1 nV/√Hz电压噪声、高速运算放大器
精密运算放大器 (Vos<1mV且TCVos<2uV/C) 1
AD8021	量产	低噪声、高速放大器，用于16 Bit系统
零漂移运算放大器 1
ADA4528-1	量产	精密、超低噪声、轨到轨输入/输出、零点漂移单通道运算放大器

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

评估套件

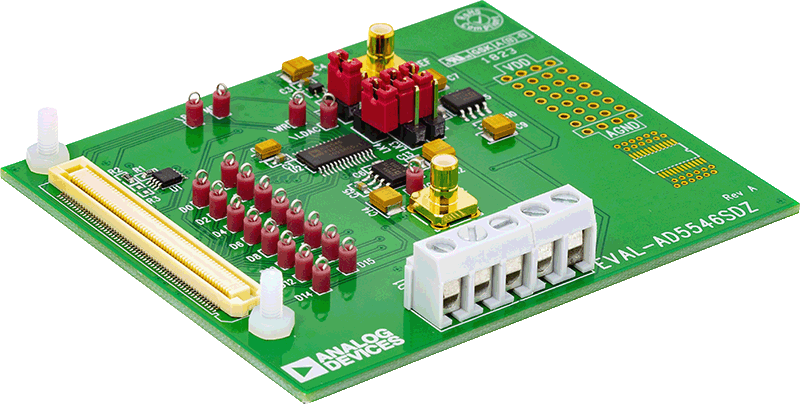

AD5546 评估板

立即购买更多内容

产品详情

AD5546评估板包含SDP连接和软件，可通过SDP板控制AD5546。

资料

UG-309：评估AD5546电流输出/串行输入DAC
341 kB

软件

AD5546 Evaluation Software
259.6 M
