AD4129-8
推荐新设计使用具有集成 PGA 和 FIFO 的 32 μA，超低功耗，16 位 Σ-Δ ADC
- 产品模型
- 2
产品详情
- 超低电流消耗（典型值）：
- 32 μA：连续转换模式（增益 = 128）
- 5 μA：占空比模式（比率 = 1/16）
- 0.5 μA：待机模式
- 0.1 μA：关断模式
- 内置系统级节能功能：
- 节电占空比：1/4 或 1/16
- 智能时序控制器和每个通道配置可将主机处理器负载降至最低
- 深度嵌入式 FIFO 可将主机处理器负载降至最低（样本深度为 256）
- 自主 FIFO 中断功能，阈值检测
- 低至 1.71 V 的单电源可延长电池工作时间
- 有效值噪声：在 1.17 SPS（增益 = 128）至 48 nV/√Hz 下，为 25 nV rms
- 高达 22 个无噪声位（增益 = 1）
- 输出数据速率：1.17 SPS 至 2.4 kSPS
- 由 1.71 V 至 3.6 V 单电源或 ±1.8 V 分离电源供电
- 15 ppm/°C 最大漂移时的带隙基准电压
- 具有轨到轨模拟输入的 PGA
- 自适应传感器接口功能：
- RTD 的匹配可编程激发电流
- 适用于热电偶的片内偏置电压发生器
- 适用于桥传感器的低端电源开关
- 传感器明线检测
- 内部温度传感器和振荡器
- 自校准和系统校准
- 灵活的滤波器选项
- 同时进行 50 Hz/60 Hz 抑制（所选滤波器选项上）
- 通用输出
- 诊断功能
- 交叉点多路复用输入
- 8 个差分/16 个伪差分输入
- 5 MHz SPI（3 线或 4 线）
- 提供 35 球 2.74 mm × 3.6 mm WLCSP
- 温度范围：−40°C 至 +105°C
AD4129-8是一款超低功耗的高精度测量解决方案，适用于使用低带宽电池工作的应用。完全集成的模拟前端(AFE)包括可用于多达16个单端或8个差分输入的多路复用器、可编程增益放大器(PGA)、16位Σ-Δ模数转换器(ADC)、片上基准电压源和振荡器、可选滤波器选项、智能时序控制器、传感器偏置和激励选项、诊断和新增功能，可提高使用电池的运行寿命（纽扣电池超过五年），即先入先出(FIFO)缓冲区和占空比。
利用AD4129-8，可在连续转换时测量电流消耗为28.5 μA（增益 = 1）和32.5 μA（增益 = 128）的低频信号，使用其中一种占空比选项时平均电流甚至更低。将AD4129-8配置为具有8个差分输入或16个单端或伪差分输入，这些输入连接到交叉点多路复用器，其中任何输入对都可以成为PGA和ADC的测量通道输入。
AD4129-8采用1.71 V至3.6 V的单模拟电源电压工作。在电池应用中，低至1.71 V的工作电压可以延长系统使用寿命，因为即使电池电压消失，AFE也可以继续运行。数字电源可以是独立的，电压范围为1.65 V至3.6 V。除了降低电流消耗之外，集成片上FIFO缓冲区可与智能时序控制器串联工作，从而使AD4129-8成为自主测量系统，这样微控制器便可以休眠更长时间。
凭借智能中断功能，用户在错误检测和安全性方面将会更有信心。当FIFO中的样本达到预定义值或超过用户可编程阈值时，可触发中断信号。
AD4129-8提供以下关键模拟功能，支持简单有效地连接到用于测量温度、负载和压力的传感器：
- PGA。由于可编程增益（从1到128）和低输入电流的高输入阻抗，PGA允许直接与低输出幅度的传感器连接，如电阻桥、热电偶和电阻温度检测器(RTD)。
- 电容式PGA支持全共模输入范围，对于广泛变化的输入共模，为设计人员提供了更多余地。更宽的共模输入范围提高了整体分辨率，在比率指标测量中非常有效。
- 低漂移精度电流源。使用IEXC0和IEXC1电流源可激发2线、3线和4线RTD。激励电流输出选项包括100 nA、10 μA、20 μA、50 μA、100 μA、150 μA和200 μA。
- 低侧电源开关(PDSW)可用于在转换之间关断桥接传感器。可基于每个通道在时序控制器内控制PDSW，从而让整个系统达到优良时序和节能效果。PDSW也可将更高功率的模拟传感器用于低功耗系统。
- 适用于热电偶的电压偏置（VBIAS源将通道的共模电压设置为AVDD/2）。
- 智能时序控制器允许
以预定顺序转换每个启用的预配置通道，从而支持交错混合传感器、系统检查和诊断测量。借助时序控制器，无需与器件进行重复的串行接口通信。序列中可配置16个通道，每个通道可从8个预定义的ADC设置中进行选择，从而允许选择增益、滤波器类型、输出数据速率、缓冲、时序和基准电压源。高水平的集成前端功能和小封装选项支持较小的终端解决方案。例如，除了支持可在内部缓冲的外部差分基准电压源之外，AD4129-8还集成了低热漂移带隙基准电压源。
在安全关键应用中，AD4129-8包括通过熔断电流实现开路检测等诊断功能、内部温度传感器、基准电压检测和模拟输入过压/欠压检测。数字接口新增诊断功能，如循环冗余校验(CRC)和串行接口检查，以确保实现可靠的通信链路。
应用
- 智能发射器
- 无线电池和采集器供电型传感器节点
- 便携式仪器仪表
- 温度测量热电偶、RTD、热敏电阻
- 压力测量：桥式传感器
- 医疗健康和可穿戴设备
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD4129-8BCBZ-RL7 | CHIPS W/SOLDER BUMPS/WLCSP | ||
| AD4129-8BCPZ-RL7 | LFCSP:LEADFRM CHIP SCALE |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 超低功耗微控制器 2 | ||
| MAX32655 | 推荐新设计使用 | 低功耗、Arm Cortex-M4 FPU微控制器和Bluetooth 5.2引擎 |
| MAX32670 | 量产 | 高可靠性、超低功耗微控制器，采用Arm Cortex M4 FPU处理器，适用于工业和IoT |
| 传感器中枢 1 | ||
| MAX32663A | 量产 | 超低功耗ECG生物识别传感器综述 |
| 串联基准电压源 2 | ||
| ADR3625 | 推荐新设计使用 | 精密、微功耗、高电流输出基准电压源 |
| ADR391 | 量产 | 2.5 V微功耗、低噪声、精密基准电压源，内置关断功能 |
| 负线性稳压器(LDO) 1 | ||
| ADP7182 | 推荐新设计使用 | -28 V、 −200 mA、,低噪声、线性稳压器 |
| 稳压反相电荷泵 1 | ||
| LTC1983 | 量产 | 采用 ThinSOT 封装的 100mA 稳压充电泵负输出转换器 |
| 正线性稳压器(LDO) 1 | ||
| ADP150 | 量产 | 超低噪声、150 mA CMOS线性调节器 |
评估套件

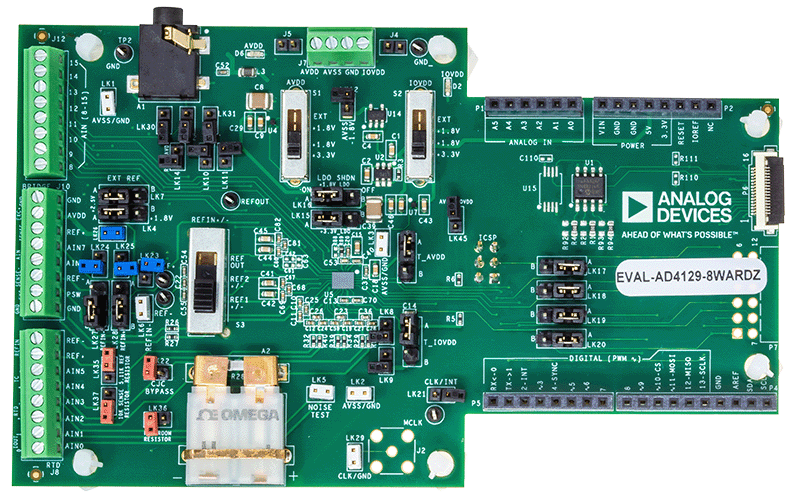

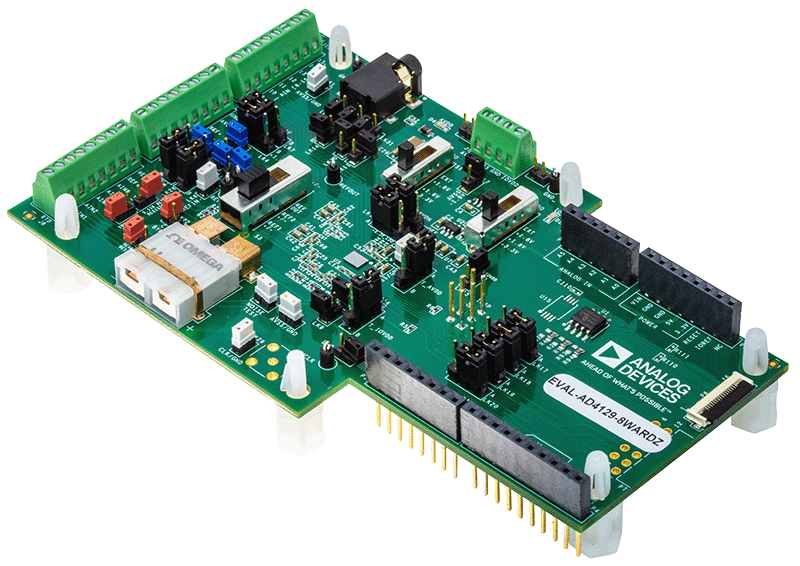

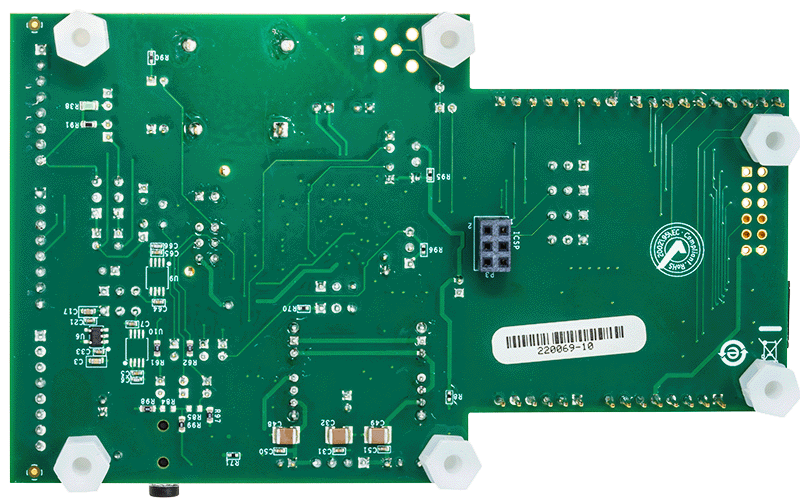

用于 AD4129-8 的评估板，8 通道，超低功耗，具有集成前端和 FIFO 的 16 位 Σ-Δ ADC
