MAXM17572

推荐新设计使用

4.5V至60V、1A Himalaya uSLIC降压电源模块

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

产品详情

易于使用
- 宽输入电压范围：4.5V 至 60V
- 输出可在 0.9V 至 12V 范围内调整
- 反馈精度为 ±1.2%
- 高达 1A 输出电流
- 内部控制环路补偿
- 全陶瓷电容器
灵活的设计
- PWM 工作模式
- 具有外部频率同步功能的可调频率（400kHz 至 2.2MHz）
- 可编程软启动
- 开漏电源正常输出（RESET 引脚）
- 可编程 EN/UVLO 阈值
- 用于提高效率的辅助自举电源 (EXTV_CC)

稳健的运行能力
- 过温保护
- 中断过流保护
- 高工业环境工作温度范围（-40°C 至 +125°C）/结温范围（-40°C 至 +150°C）
稳定可靠
- 符合 CISPR32 (EN55032) B 类传导和辐射发射要求。

参考资料

数据手册 1

MAXM17572: 4.5V to 60V, 1A Himalaya uSLIC Step-Down Power Module Data Sheet (Rev.0) 03/29/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

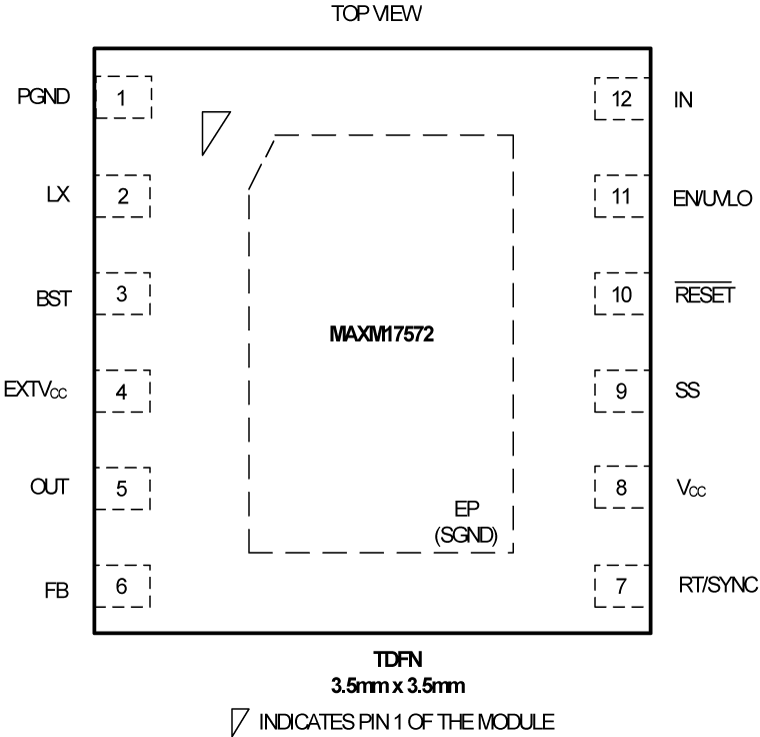

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAXM17572AMC+	12-CSP_BGA_EM-3.5X3.5X2.3	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAXM17572AMC+T	12-CSP_BGA_EM-3.5X3.5X2.3	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

评估套件

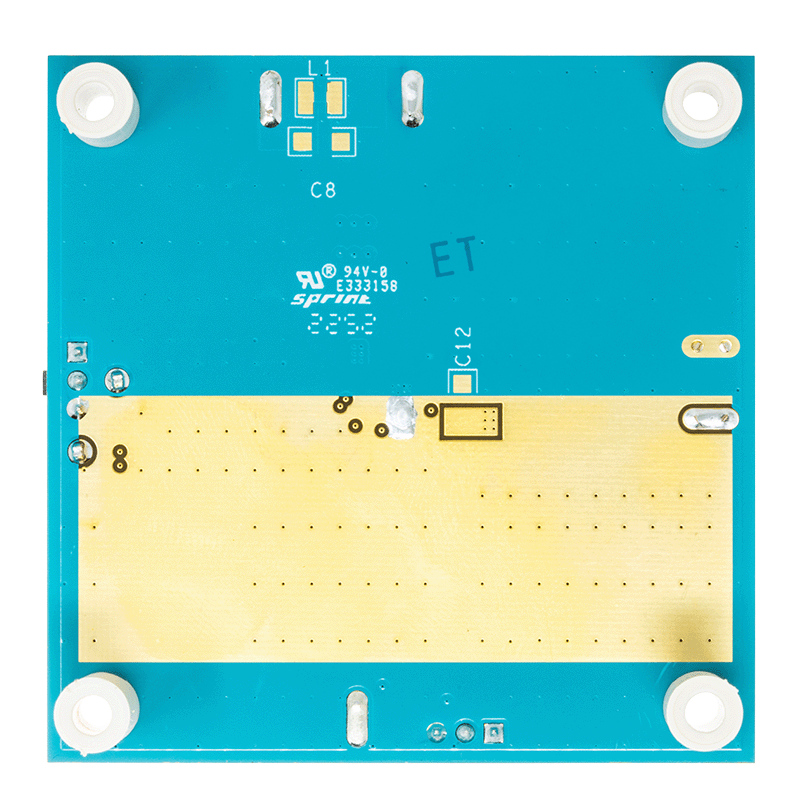

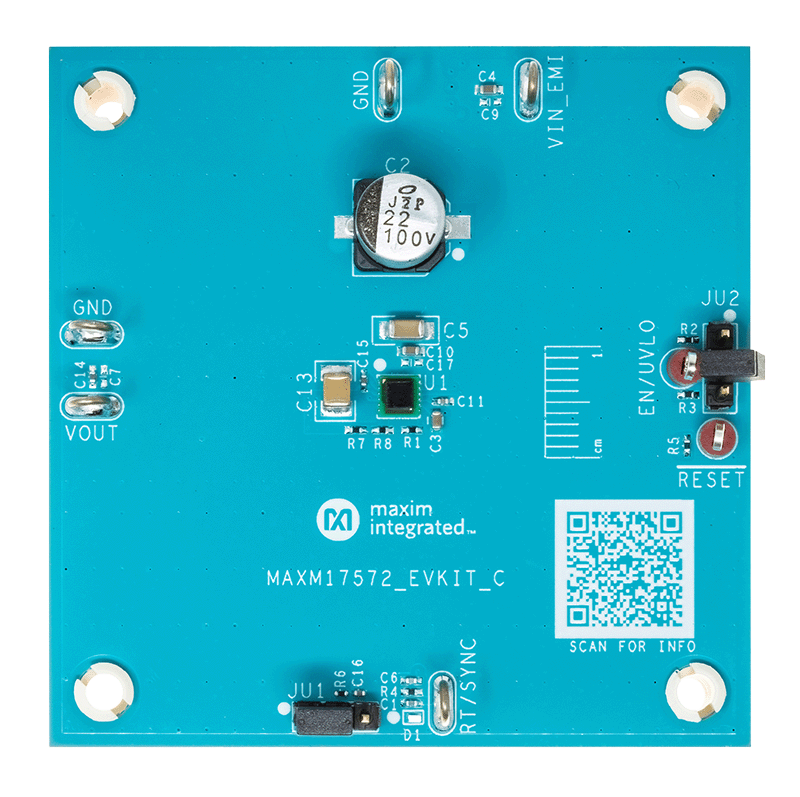

在 5V 输出应用中适用于 MAXM17572 的评估套件

立即购买更多内容

特性和优点

宽输入电压范围：7.0V 至 60V
5V 可编程输出，高达 1A 的输出电流
效率高达 89.4%（0.7A 时 V_IN = 24V、V_OUT = 5V）
900kHz 开关频率
使能/UVLO 输入，可通过电阻器编程 UVLO 阈值
1ms 可编程软启动时间

PWM 工作模式
开漏 RESET 输出
外部频率同步
过流和过温保护
薄型表面贴装元件
经过验证的 PCB 布局
全面装配且经过测试
符合 CISPR32 (EN55032) B 类传导和辐射发射要求

产品详情

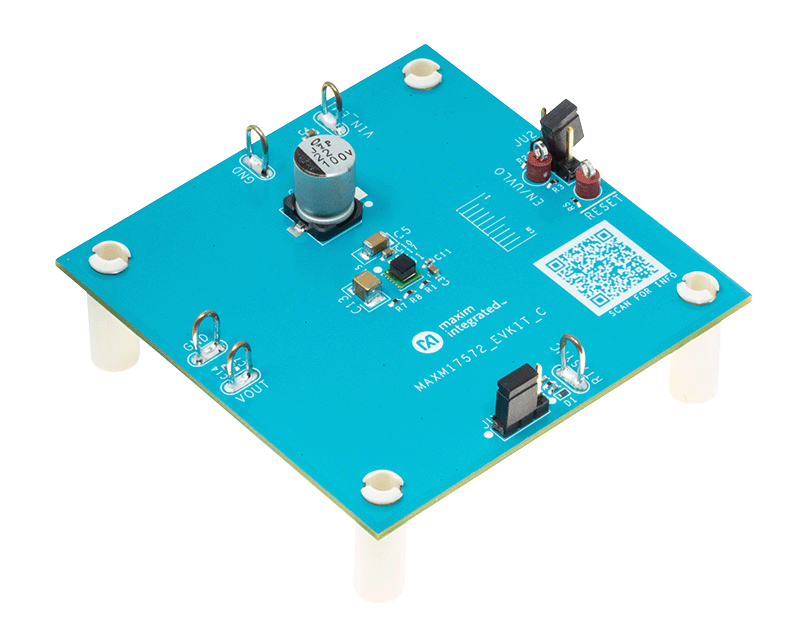

MAXM17572 5V 输出评估套件（EV 套件）设计可靠，用于评估 MAXM17572 高压、高效、同步降压型 DC-DC 电源模块。该 EV 套件提供 5V 可编程输出，最大负载电流为 1A。其可编程开关频率为 900kHz，可优化效率和元件尺寸。该 EV 套件具有可调输入欠压锁定、可调软启动、开漏 RESET 信号和外部频率同步功能。MAXM17572 模块数据手册提供了有关零件的完整描述、特性、优点和参数，在使用此 EV 套件之前应同时参阅该手册与本 EV 套件数据手册。
