LTC3336
推荐新设计使用具有可编程峰值输入电流的 15V/250mA 毫微功率降压 DC/DC
- 产品模型
- 4
产品详情
- 输入电压范围：2.5V 至 15V
- 输出电流：高达 250 mA
- IVIN = 65nA (调节中，无负载)
- 输出电压范围：1.2V 至 5V
- 16 个固定输出电压通过 4 个引脚搭接输入进行编程
- 通过 2 个引脚绑定输入 (10mA/30mA/100mA/300mA) 设置的 4 个峰值 VIN 电流
- 低 IQ 压差模式
- 电源正常 (PGOOD) 输出
- 12 引脚 (2mm × 2mm) LQFN 封装
LTC3336 是一款紧凑型高效率纳米功率迟滞降压 DC/DC，可从 2.5V 至 15V 输入提供高达 250mA 的输出电流。输入静态电流通常为 80nA，输出电压低于 2.4V 时，空载时输出处于稳压状态； 对于更高的输出电压，这个数字会进一步减少，在此电压下，内部电路可以从输出自举。
性能规格非常适合初级（即不可充电）电池供电的应用：低 IQ 加上能够将峰值电流设置为与电池最大容量点相匹配的水平。
10mA、30mA、100mA、300mA 峰值输入电流引脚可选，输出电压为1.2V、1.5V、1.6V、1.8V、2.0V、2.4V、2.5V、2.8V、3.0V、 3.2V、3.3V、3.6V、3.7V、4.1V、4.2V 和 5.0V。
LTC3336 采用紧凑型 12 引脚 2mm × 2mm LQFN 封装。
应用
- 低功耗初级电池供电系统 (例如：1× – 3× 锂离子初级，3× – 8× AAA)
- 远程工业传感器（例如：仪表、警报）
- 资产跟踪器
- 电子门锁
- Keep-Alive 电源/备用电池
- SmartMesh® 应用
参考资料
数据手册 1
用户手册 1
电子书 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3336ACBZ-1-R7 | CHIPS W/SOLDER BUMPS/WLCSP | ||
| LTC3336ACBZ-2-R7 | CHIPS W/SOLDER BUMPS/WLCSP | ||
| LTC3336EV#TRMPBF | 12-Lead LQFN (2mm x 2mm x 0.74mm) | ||
| LTC3336EV#TRPBF | 12-Lead LQFN (2mm x 2mm x 0.74mm) |
这是最新版本的数据手册
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC3336
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

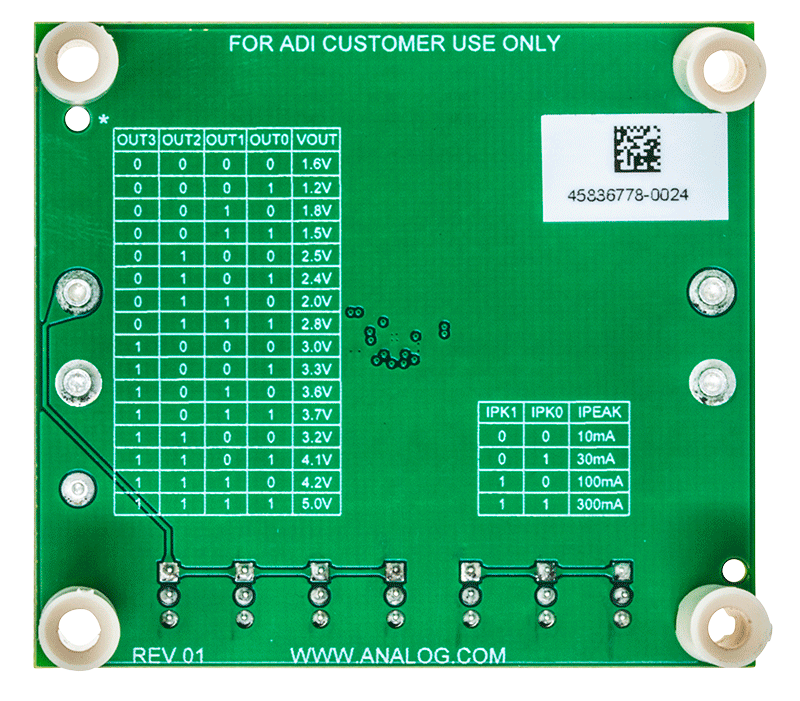

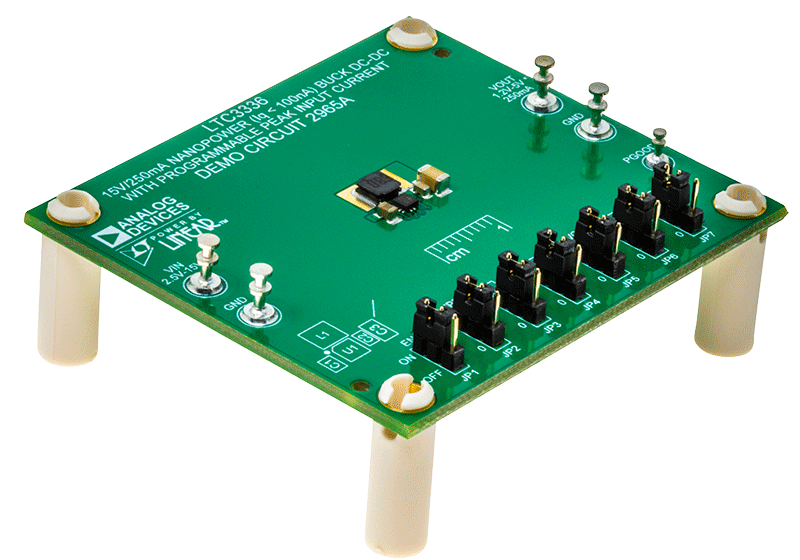

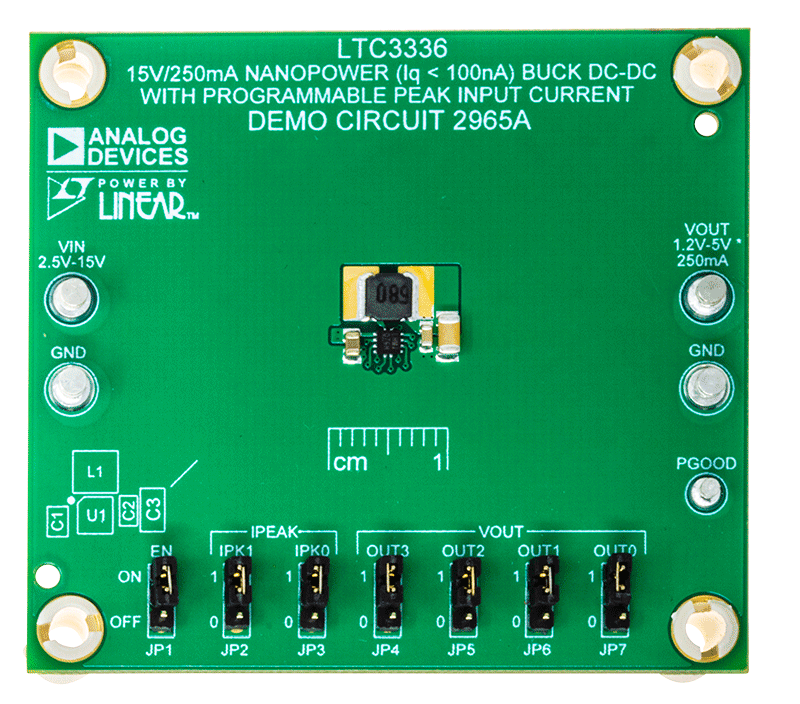

评估套件
LTC3336 | 具有可编程峰值输入电流的15V/250mA纳安级功耗降压DC/DC
