LTC3302

推荐新设计使用

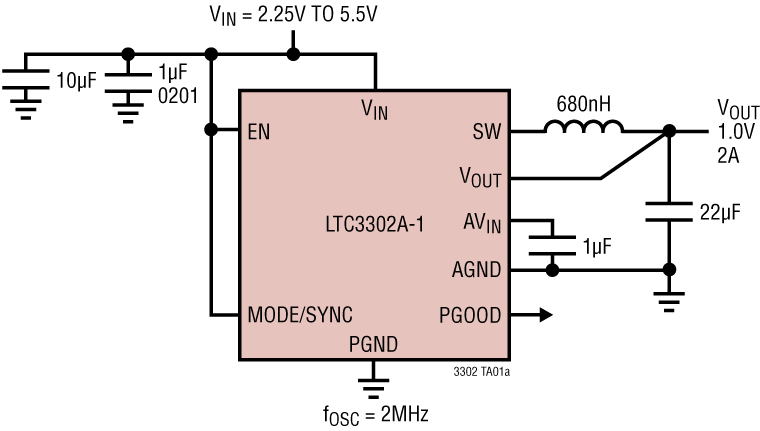

采用2mm x 2mm FCQFN封装的5V、2A同步降压型稳压器

数据手册 (Rev. 0) 产品选型表

产品模型: 7

Viewing:

产品详情

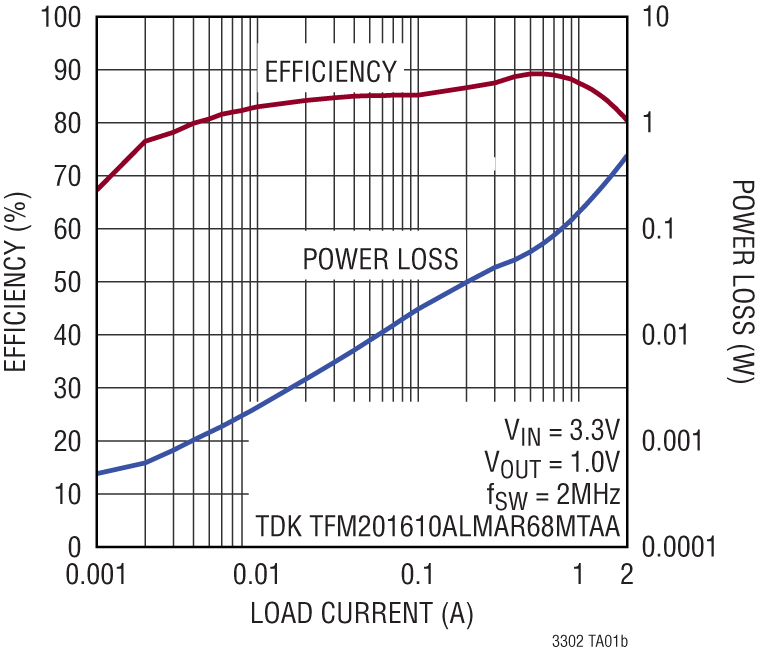

高效率：30mΩ NMOS, 85mΩ PMOS
峰值电流模式控制

27ns 最低开启时间
宽带宽，快速瞬态响应

低纹波 Burst Mode^® 运行，I_Q 为 80μA
工作频率达 6 MHz
安全承受过载电感饱和
V_IN 范围：2.25V 至 5.5V
固定 V_OUT 范围：0.5V 至 3.65V，出厂设置为 50mV 步进

V_OUT 精度：过温度范围内的精度为 ±1%
精密 400 mV 启用阈值
关断电流：1μA
电源正常、内部补偿和软启动
耐热性能增强型、12 引脚、2mm × 2mm 倒装芯片 (FCQFN) 封装，侧面可润湿侧翼
AEC-Q100 适用于汽车应用

参考资料

数据手册 1

LTC3302: 5V, 2A Synchronous Step-Down Regulator in 2mm × 2mm FCQFN Data Sheet (Rev.0) 01/16/2023

用户手册 1

UG-2105: Evaluating the LTC3302A, 3.3 V to 1.2 V at 2 A, 2 MHz Synchronous Step-Down Regulator in a 2 mm × 2 mm SWF FCQFN (Rev.0) 04/04/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3302AJUCM#WTRPBF	12-Lead Plastic Side Solderable TQFN (2mm × 2mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3302AJUCM-1#WTRPBF	12-Lead Plastic Side Solderable TQFN (2mm × 2mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3302AJUCM-1.2#WTRPBF	12-Lead Plastic Side Solderable TQFN (2mm × 2mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3302AJUCM-1.8#WTRPBF	12-Lead Plastic Side Solderable TQFN (2mm × 2mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3302ARUCM#TRPBF	12-Lead Plastic Side Solderable TQFN (2mm × 2mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3302CJUCM#WTRPBF	12-Lead Plastic Side Solderable TQFN (2mm × 2mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3302CRUCM#TRPBF	12-Lead Plastic Side Solderable TQFN (2mm × 2mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 1

LTC3302 - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

LTC3302A
LTC3302A-05
LTC3302C
LTC3302C-05

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

评估一款采用 2mm × 2mm SWF FCQFN 封装的 3.3 V 至 1.2 V (2A) 2MHz 同步降压型稳压器 LTC3302A

立即购买更多内容

特性和优点

LTC3302A 评估板
包含用于负载瞬态评估的瞬态电路
包含 EMI 滤波器，以降低 EMI 发射测试中的噪声

产品详情

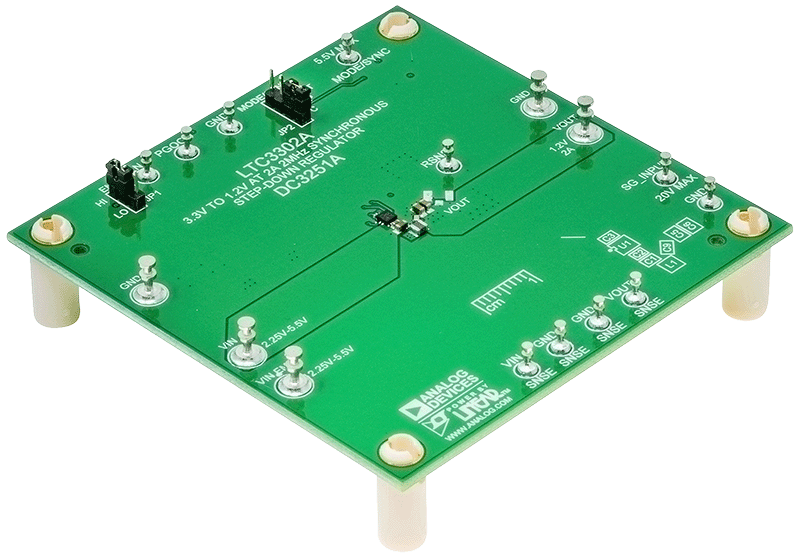

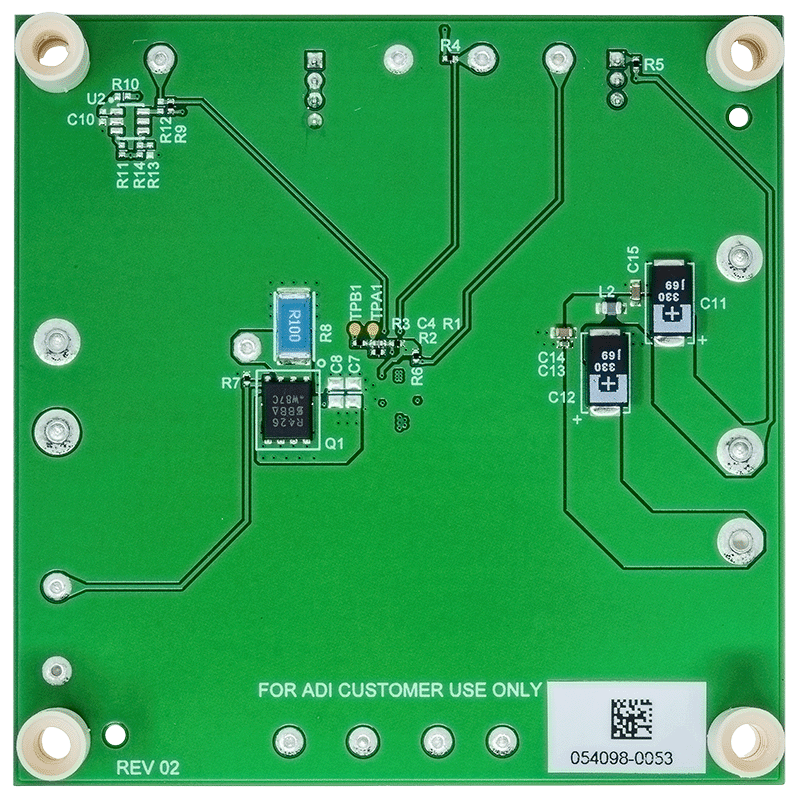

演示电路 DC3251A 采用 LTC3302A 5V、2A 同步降压型 Silent Switcher，作为 2MHz 3.3V 至 1.2V、2A 降压稳压器工作。LTC3302A 支持 0.5V 至 V_IN 的可调输出电压。LTC3302A 是一款紧凑型、高效率、高速同步单片式降压型开关稳压器。凭借 27ns 的最短接通时间，能够实现高 V_IN 到低 V_OUT 的转换。

DC3251A 的可选工作模式包括 Burst Mode、跳跃 (PS) 或强制连续 (FC) 模式。将 JP1 设置到 SKIP 位置还允许 LTC3302A 同步到 1.6MHz 至 2.4MHz 的时钟频率。与外部时钟同步时，LTC3302A 以强制连续模式运行。

DC3251A 还具有 EMI 滤波器，可降低传导 EMI。通过在 VIN EMI 端子上施加输入电压可包含该 EMI 滤波器。有关板的 EMI 性能，请参阅“EMI 测试结果”部分。EMI 性能图中的红线表示传导型和辐射型发射测试的 CISPR25 5 级峰值限值。

LTC3302A 数据手册提供了完整的套件、运行和应用信息说明。LTC3302A 的完整规格可在 ADI 公司提供的 LTC3302A 数据手册中找到，使用 DC3251A 评估板时，必须结合用户指南进行查阅。LTC3302A 采用 2mm × 2mm FCQFN 封装，具有支持目视焊接检测的可润湿侧翼 (SWF)。数据手册的“低 EMI PCB 布局”部分中提供了用于实现低 EMI 运行和最大热性能的布局建议。

资料

UG-2105: Evaluating the LTC3302A, 3.3 V to 1.2 V at 2 A, 2 MHz Synchronous Step-Down Regulator in a 2 mm × 2 mm SWF FCQFN (Rev.0)
939.84 K

DC3251A - Design Files
2.6 M

DC3251A - Schematic
103.58 K
