HMC552
过期
集成LO放大器的高IP3 DBL-BAL混频器，采用SMT封装，1.6 - 3.0 GHz
- 产品模型
- 4
Viewing:
产品详情
- 输入IP3： +25 dBm
- 低输入LO驱动： -4至+4 dBm
- LO至RF隔离： 30 dB
- 低转换损耗： 8 dB
- 单正电源： +5V (62 mA)
- 符合RoHS标准的4x4 mm QFN封装

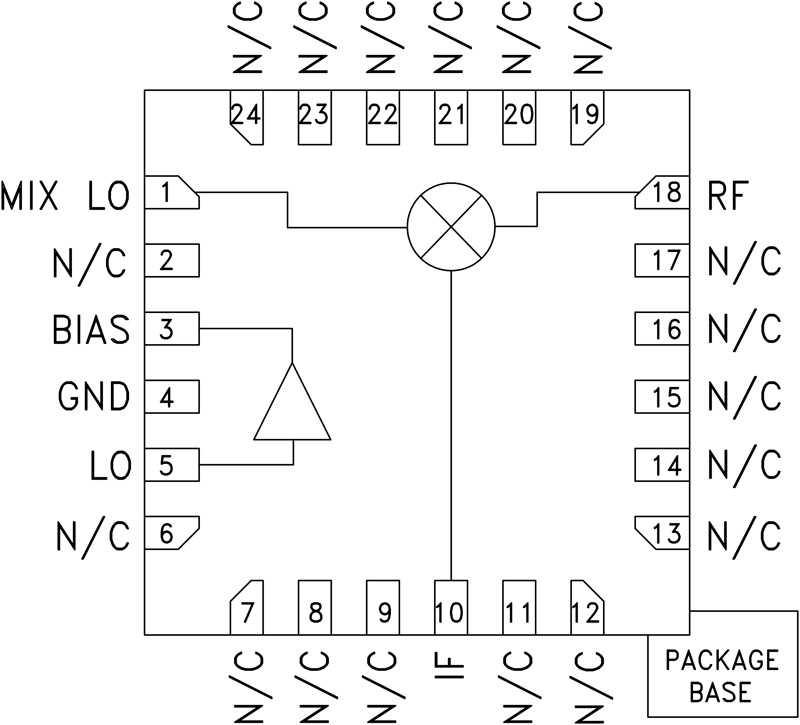

HMC552LP4(E)是一款高线性度、双平衡转换器IC，工作频率范围为1.6至3.0 GHz，提供+25 dBm的输入三阶交调截点。 LO放大器输出和高动态范围混频器输入处于适当位置，使外部LO滤波器可串联置于它们之间。
该转换器提供30 dB的LO至RF隔离性能，适用于上变频器和下变频器应用。 IC采用+5V单电源供电，功耗为62 mA，接受-4至+4 dBm的LO驱动电平。 该设计无需外部巴伦，支持DC至1 GHz的IF频率范围。 HMC552LP4(E)与HMC551LP4(E)引脚兼容，工作频率范围为0.8至1.2 GHz。
应用
- PCS/3G基础设施
- 基站和中继器
- WiMAX和WiBro
- ISM 和Fixed Wireless
参考资料
停产数据手册 1
质量文档 4
磁带和卷轴规格 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC552LP4 | 16-Lead LFCSP (3mm x 3mm w/ EP) | ||
| HMC552LP4E | 24-Lead QFN (4mm x 4mm w/ EP) | ||
| HMC552LP4ETR | 24-Lead QFN (4mm x 4mm w/ EP) | ||
| HMC552LP4TR | 16-Lead LFCSP (3mm x 3mm w/ EP) |
这是最新版本的数据手册
