ADF5904

推荐新设计使用

4通道、24 GHz接收机下变频器

数据手册 (Rev. A) 产品选型表

产品模型: 4

Viewing:

产品详情

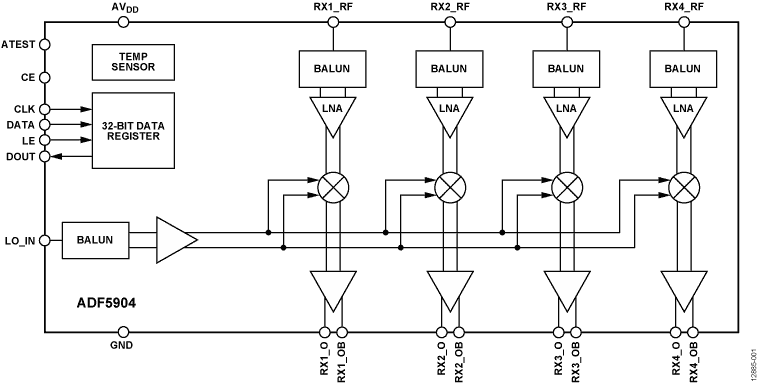

用于单端接收机(Rx)输入和本振(LO)输入的集成巴伦
Rx通道增益： 22 dB
噪声系数(NF)： 10 dB
P1dB： −10 dBm
LO输入范围： -8 dBm至+5 dBm
Rx至IF隔离： 30 dB
RF信号带宽： 250 MHz
Rx输出阻抗： 900 Ω差分
LO输入缓冲器： 24 GHz
RF和LO S11（50 Ω时）： -5 dB
集成模拟输出的温度传感器：±5°
静电放电(ESD)性能
人体模型(HBM)：2000 V
充电器件模型(CDM)：500 V
通过汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

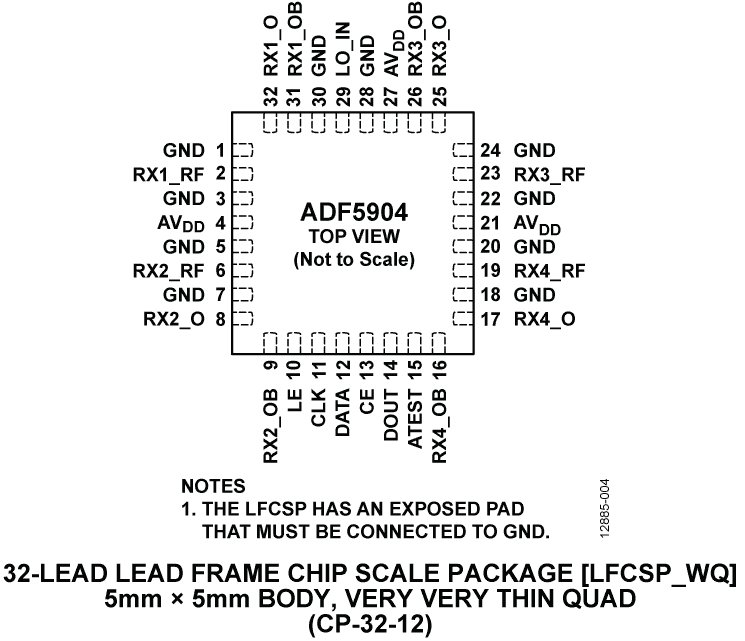

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADF5904ACPZ	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF5904ACPZ-RL7	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF5904WCCPZ	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF5904WCCPZ-RL7	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

Evaluation Software 1

EV-RADAR-MMIC_.zip

硬件生态系统

部分模型	产品周期	描述
标准高速模数转换器 2
AD8285	推荐新设计使用	雷达接收路径AFE： 4通道、LNA/PGA/AAF、集成ADC
AD8283	量产	雷达接收路径AFE：6通道、LNA/PGA/AAF、集成ADC
同步采样ADC 1
ADAR7251	不推荐用于新设计	4通道、16位、连续时间数据采集ADC
正线性稳压器(LDO) 1
ADP7104	推荐新设计使用	20 V、500 mA低噪声CMOS LDO

工具及仿真模型

S-参数 1

ADF5904 S-Parameters

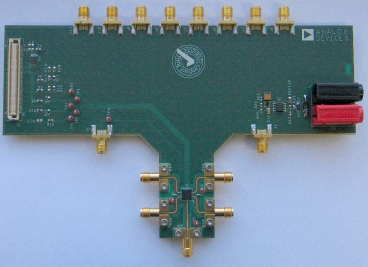

评估套件

评估 TINYRAD 24 GHz 的演示平台

立即购买更多内容

特性和优点

24 GHz ~ 24.25 GHz MIMO FMCW 雷达
灵活的 FMCW 测量时序
适合目标监测和跟踪
范围分辨率为 60 cm，范围 = 100 m（对于 RCS = 1 m²)
3 dB 波束宽度 = 方位角 75° 和高程 15° ，使用 MIMO 角度估计的方位角分辨率 = 20°
1 PCB，85 mm × 55 mm
正面 2 个发射天线
正面 4 个接收天线

背面 ADF5901 24 GHz 发射单片微波集成电路 (MMIC)
背面 ADF5904 24 GHz MMIC 接收器
背面 ADF4159 13 GHz 锁相环 (PLL)
背面 ADAR7251 16 位、4 通道 ADC
背面 ADSP-BF706 Blackfin DSP
可用自带的软件从电脑端控制所有功能
通过 USB 接口进行外部供电

产品详情

EV-TINYRAD24G 是雷达评估模块，在 24 GHz 频段的工业、科学和医疗 (ISM) 中可应用此模块测试雷达传感。EV-TINYRAD24G 在多输入多输出 (MIMO) 雷达方案中，使用调频连续波 (FMCW) 射频信号和集成天线阵列。组合天线类似于数字波束成形 (DBF) ，使 TINYRAD 模块可以同时检测多个目标的距离、速度和角位置。原始的模数转换器 (ADC) 数据由板载 Blackfin^® ADSP-BF706 数字信号处理器 (DSP) 转发到电脑端。电脑评估软件执行雷达信号处理步骤，以产生雷达点云，自带的图形用户界面 (GUI) 可以将雷达点云可视化为距离多普勒图或距离角图。雷达算法的 MATLAB^™ 和 Python^™ 代码也可获得，并可依据用户的要求快速开发用于指定应用程序的代码。
