ADF5902

推荐新设计使用

24 GHz、ISM 频段、多频道 FMCW 雷达变送器

数据手册 (Rev. A) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 24 GHz 至 24.25 GHz VCO（工业、科学和医疗（ISM）射频频段）
  • 双通道 24 GHz 功率放大器，输出为 8 dBm
  • 单端输出
  • 具有静音功能的双通道多路复用输出
  • 可编程输出功率
  • LO 输出缓冲区
  • 射频频率范围：24 GHz 至 24.25 GHz
  • 功率控制检波器
  • 辅助 8 位 ADC
  • 高速和低速 FMCW 斜坡生成
  • 25 位固定模数可实现亚赫兹频率分辨率
  • PFD 频率高达 110 MHz
  • 归一化相位本底噪声为 −222 dBc/Hz
  • 可编程电荷泵电流
  • ±5°C 温度传感器
  • 4 线 SPI
  • ESD 性能
    • HBM：2000 V
    • CDM：250 V
  • 符合汽车应用要求
ADF5902
24 GHz、ISM 频段、多频道 FMCW 雷达变送器
ADF5902 Functional Block Diagram ADF5902 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

器件驱动器 1

硬件生态系统

部分模型 产品周期 描述
微波和毫米波Tx/Rx 1
ADF5904
推荐新设计使用

4通道、24 GHz接收机下变频器


微波和毫米波发射器 1
ADF5901
推荐新设计使用

24GHz VCO + PGA + 2通道PA输出
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADF5902

ADF5902 评估板

立即购买 更多内容

特性和优点

  • 独立电路板，包括ADF5902 24 GHz VCO PGA，集成双通道 PA 输出和带斜坡生成的分数 N 频率合成器
  • 基于Windows的软件可从 PC 控制 ADF5902 的功能
  • 外部由 5 V 电源供电

产品详情

EV-ADF5902SD1Z 评估板帮助用户评估 ADF5902 24 GHz 压控振荡器（VCO）可编程增益放大器（PGA）的性能，该放大器具有双通道 PA 输出和斜坡锁相环（PLL）。图1显示了 EV-ADF5902SD1Z 评估板，其中包含ADF5902、三个用于本地振荡器（LO）输出的高频 K 型超小型A（SMA）连接器、两个收发器（TX）输出、用于电源的香蕉连接器和串行接口连接器。

EV-ADF5902SD1Z 评估板需要 EVAL-SDP-CS1Z 系统演示平台串行（SDP-S）控制器板，该套件不包含该控制器板。EVAL-SDP-CS1Z SDP S 可对 ADF5902 套件进行软件编程。

ADF5902 的完整规格可在  ADF5902  数据手册中找到。使用 EV-ADF5902SDIZ 评估板时，请结合本用户指南阅读数据手册。

基于 Windows® 的 PLL 软件可对频率合成器进行轻松编程。
EVAL-ADF5902
ADF5902 评估板

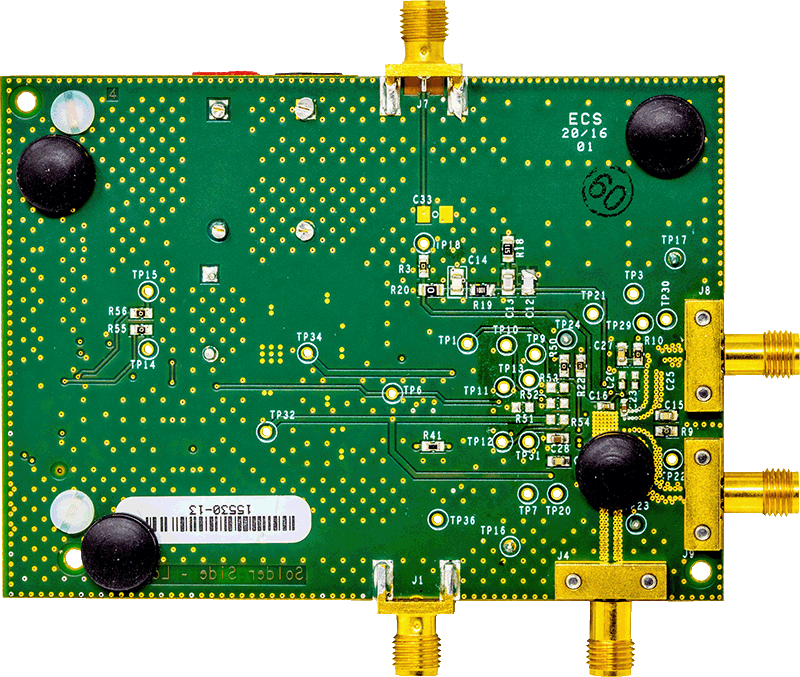

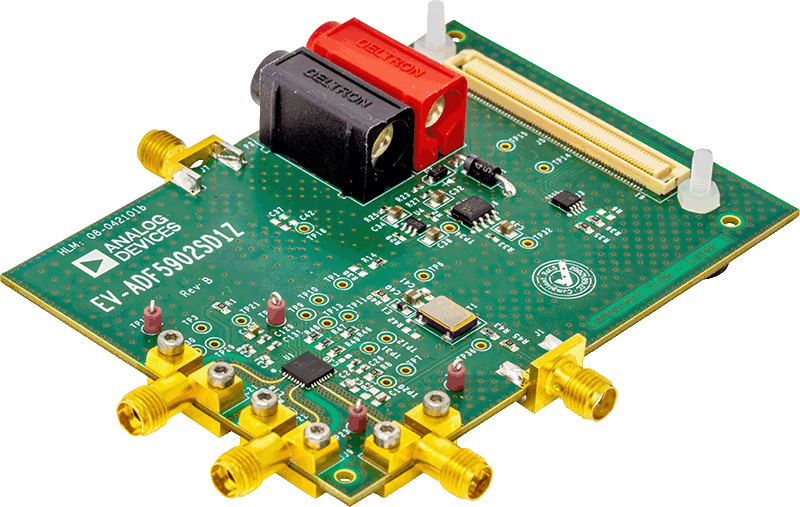

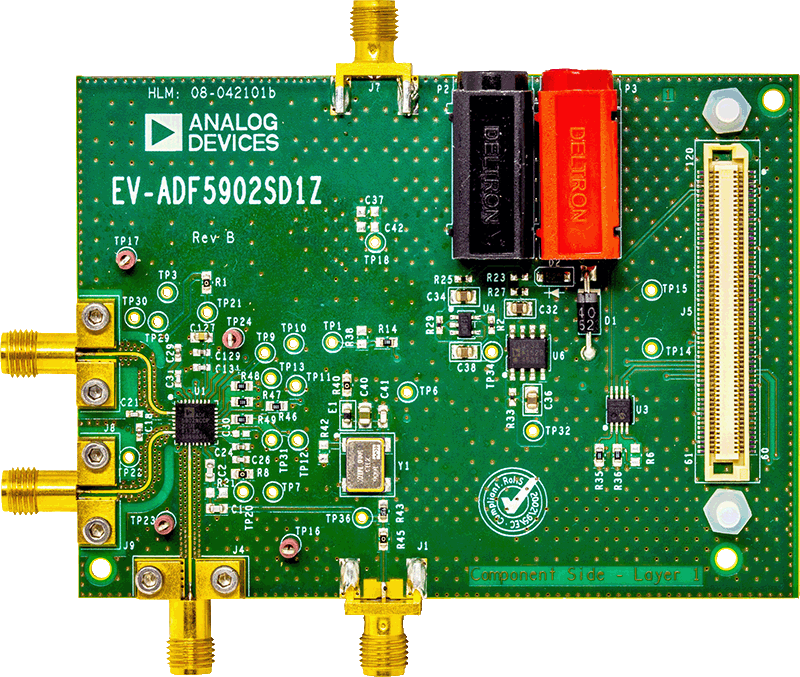

EV-ADF5902SD1ZANGLE-web EV-ADF5902SD1ZTOP-web EV-ADF5902SD1ZBOTTOM-web
