SDP-S
SDP-S控制器板
顶部
概览
优势和特点
- USB-串口引擎

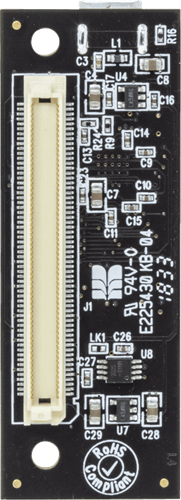

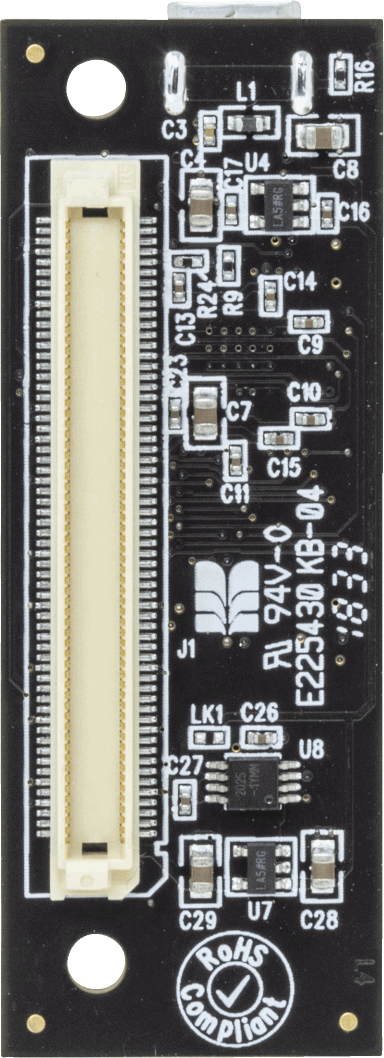

- 1个小型120引脚连接器
- 可配置接口（SPI、I2C、GPIO）
- 用于连接PC的USB 2.0接口
产品详情

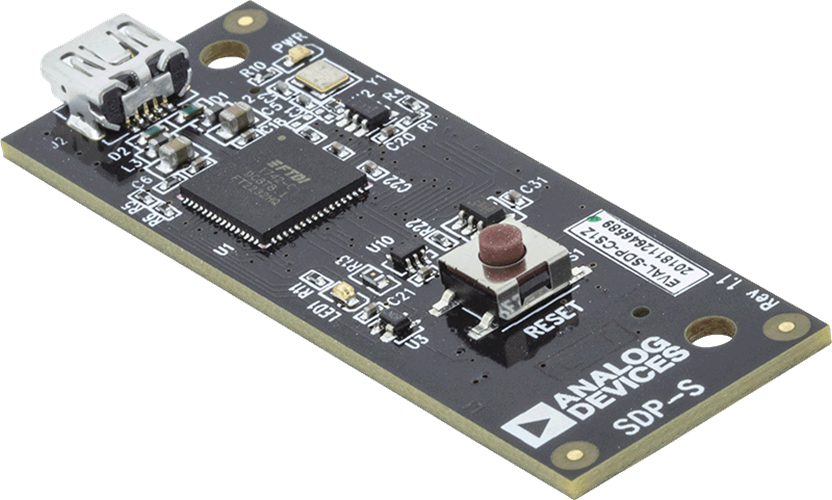

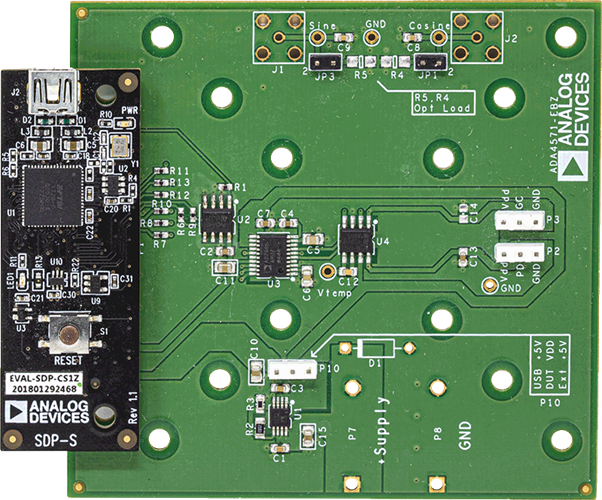

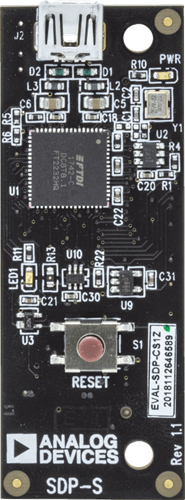

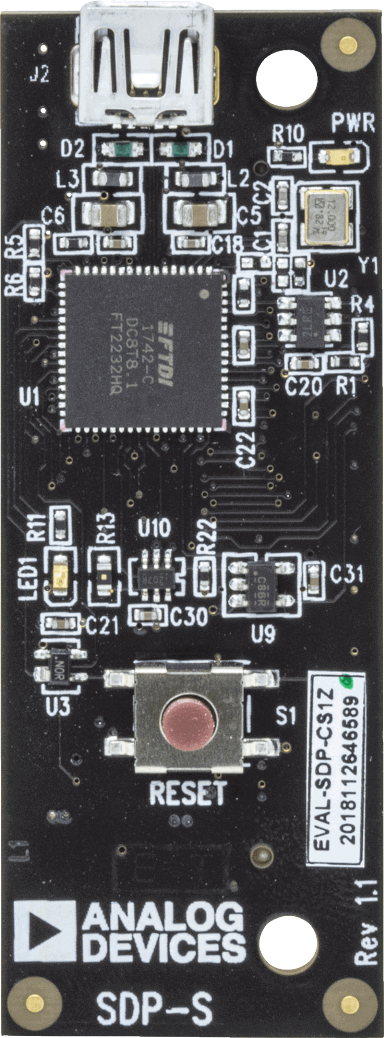

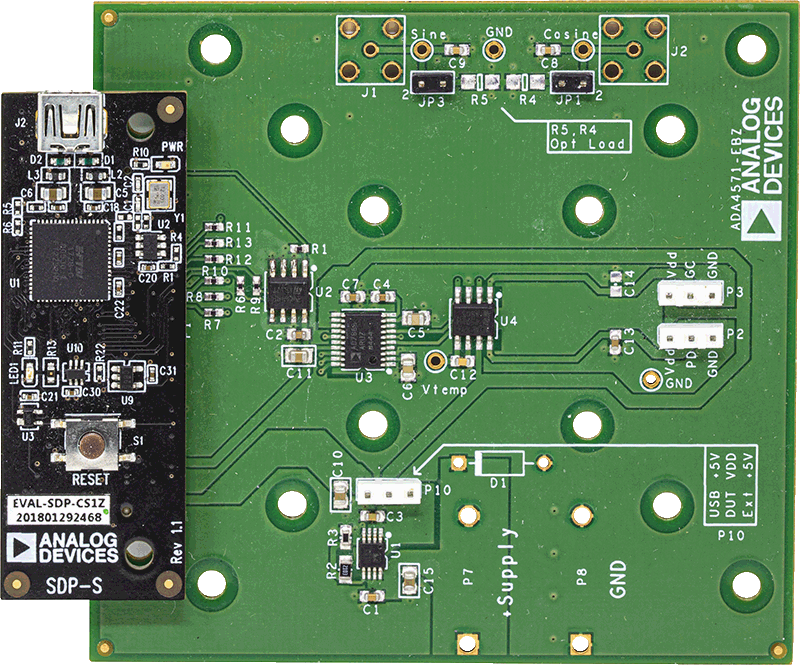

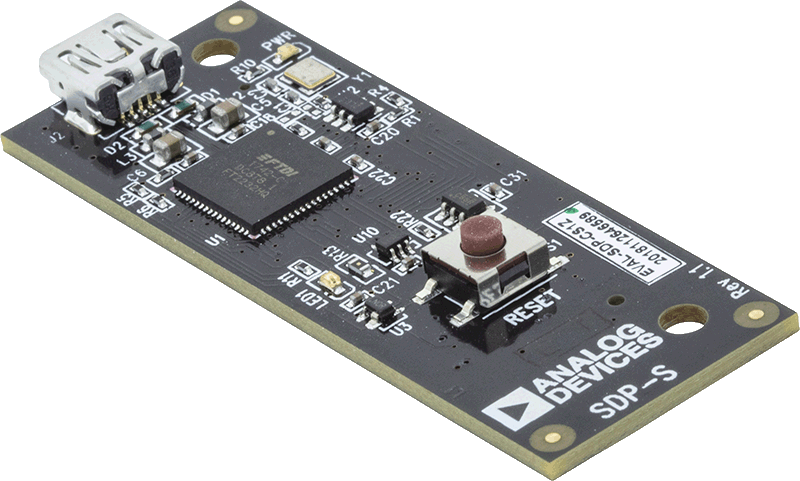

SDP-S是系统演示平台的控制板。SDP-S板基于USB-串口引擎，通过USB 2.0高速端口与PC建立连接。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。SDP-S有一个120引脚连接器，可连接串行接口外设到相连的SDP兼容型子板。SDP-S具有可配置的SPI、I2C和GPIO通信线路。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab™参考电路提供。
SDP-S提供SDP-B的一部分功能。SDP-S的连接器引脚排列与SDP-B相同，但不提供该连接器不支持的外设引脚。电源和接地引脚也相同。
系统演示平台由一系列控制器板、内插器板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示主页：www.analog.com/sdp。
系统需求
- Windows XP SP2、Windows Vista™ 32 位和 64 位、Windows 7 Business/Enterprise/Ultimate 32 位和 64 位，或 Windows 10 32 位和 64 位版本。
- Intel Pentium® 处理器（x86 兼容），1 GHz 或更快
- 512 MB RAM 和 2 GB 可用硬盘空间
- NET 3.5 框架
